 Eesti |

129

Bosch Power Tools

2 609 006 764 | (18.1.13)

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.

Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012

Montaaž

Kaitseseadiste paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Märkus:

Juhul kui lihvketas töötamise ajal murdub või kui ket-

takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.

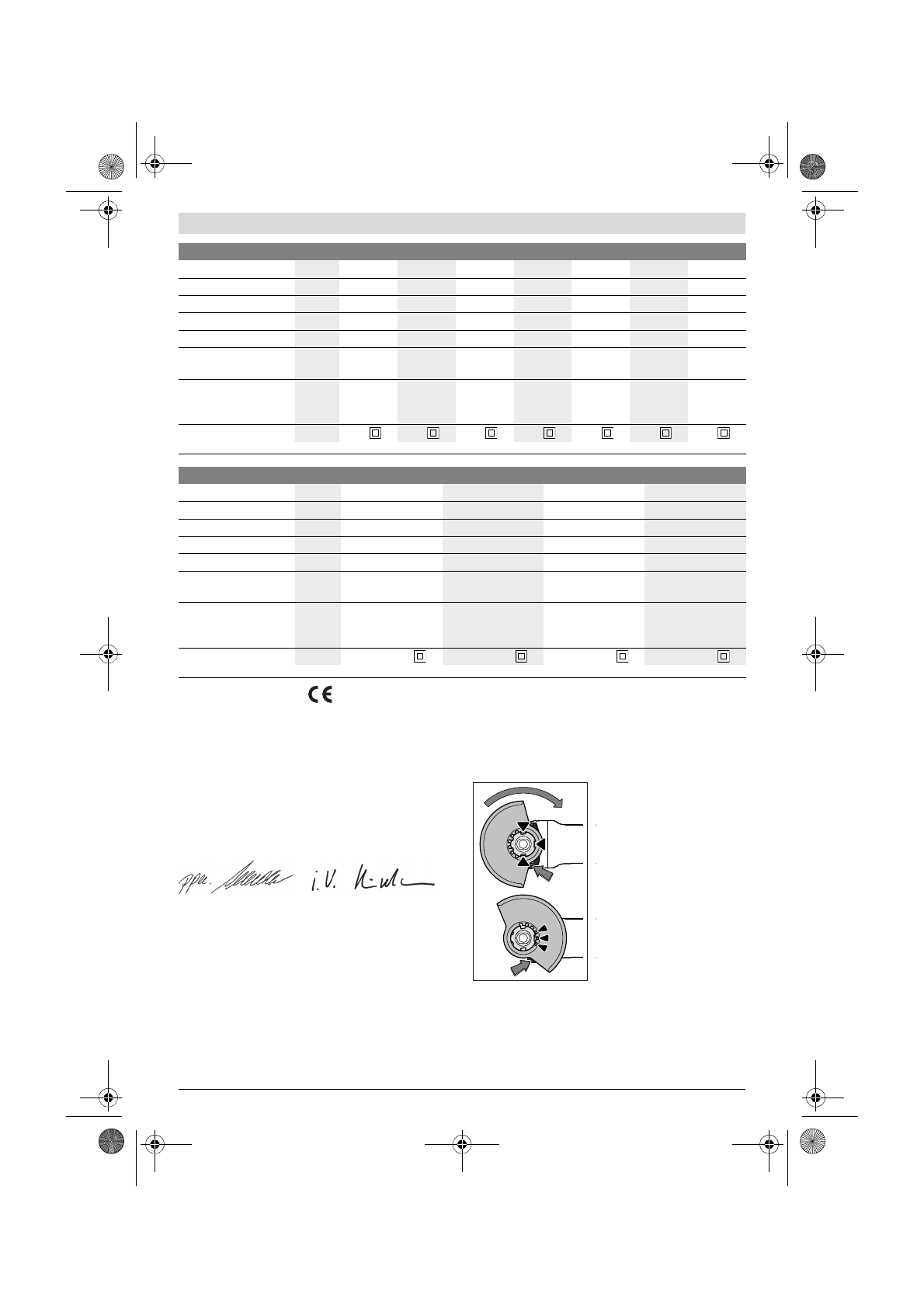

Kettakaitse lihvimiseks

Asetage kettakaitse

6

 seadme

alusele nii, et kettakaitsme kood-
nukid on alusega kohakuti. See-
juures vajutage sisse vabastus-
hoob

1

 ja hoidke seda sees.

Suruge kettakaitset

6

 spindlikae-

lale, kuni kettakaitse on kindlalt
kohal, ja keerake kettakaitset, ku-
ni see kuuldavalt kohale fiksee-
rub.

Reguleerige kettakaitse

6

 asendit

vastavalt antud tööoperatsiooni
nõudmistele. Lükake vabastus-
hoob

1

 üles ja pöörake kettakait-

se

6

 soovitud asendisse.



Reguleerige kettakaitse 6 alati sellisesse asendisse, et
kõik 3 nukki vabastushooval 1 haakuvad kettakaitse 6
vastavatesse avadesse.

Nurklihvmasin

PWS ...

700-115

720-115

730-115

750-115

750-125

75-115

7500

Tootenumber

3 603 ...

CA2 4 ..

CA2 4 ..

CA2 4 ..

CA2 4 ..

CA2 4 ..

CA2 4..

CA2 4..

Nimivõimsus

W

701

720

730

750

750

750

750

Nimipöörded

min

-1

12000

12000

12000

12000

12 000

12000

12000

max lihvketta läbimõõt

mm

115

115

115

115

125

115

125

Spindli keere

M 14

M 14

M 14

M 14

M 14

M 14

M 14

Spindli keerme max pik-
kus

mm

21

21

21

21

21

21

21

Kaal EPTA-Procedure
01/2003 järgi standard-
se lisakäepidemega

kg

1,8

1,8

1,8

1,8

1,8

1,8

1,8

Kaitseaste

/

II

/

II

/

II

/

II

/

II

/

II

/

II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Nurklihvmasin

PWS ...

780-125

7800

850-115

850-125

Tootenumber

3 603 ...

CA2 7..

CA2 7..

CA2 7..

CA2 7..

Nimivõimsus

W

780

780

850

850

Nimipöörded

min

-1

12 000

12 000

12 000

12 000

max lihvketta läbimõõt

mm

125

125

115

125

Spindli keere

M 14

M 14

M 14

M 14

Spindli keerme max pik-
kus

mm

21

21

21

21

Kaal EPTA-Procedure
01/2003 järgi standard-
se lisakäepidemega

kg

1,8

1,8

1,8

1,8

Kaitseaste

/

II

/

II

/

II

/

II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
