24

 | Česky

2 609 006 764 | (18.1.13)

Bosch Power Tools

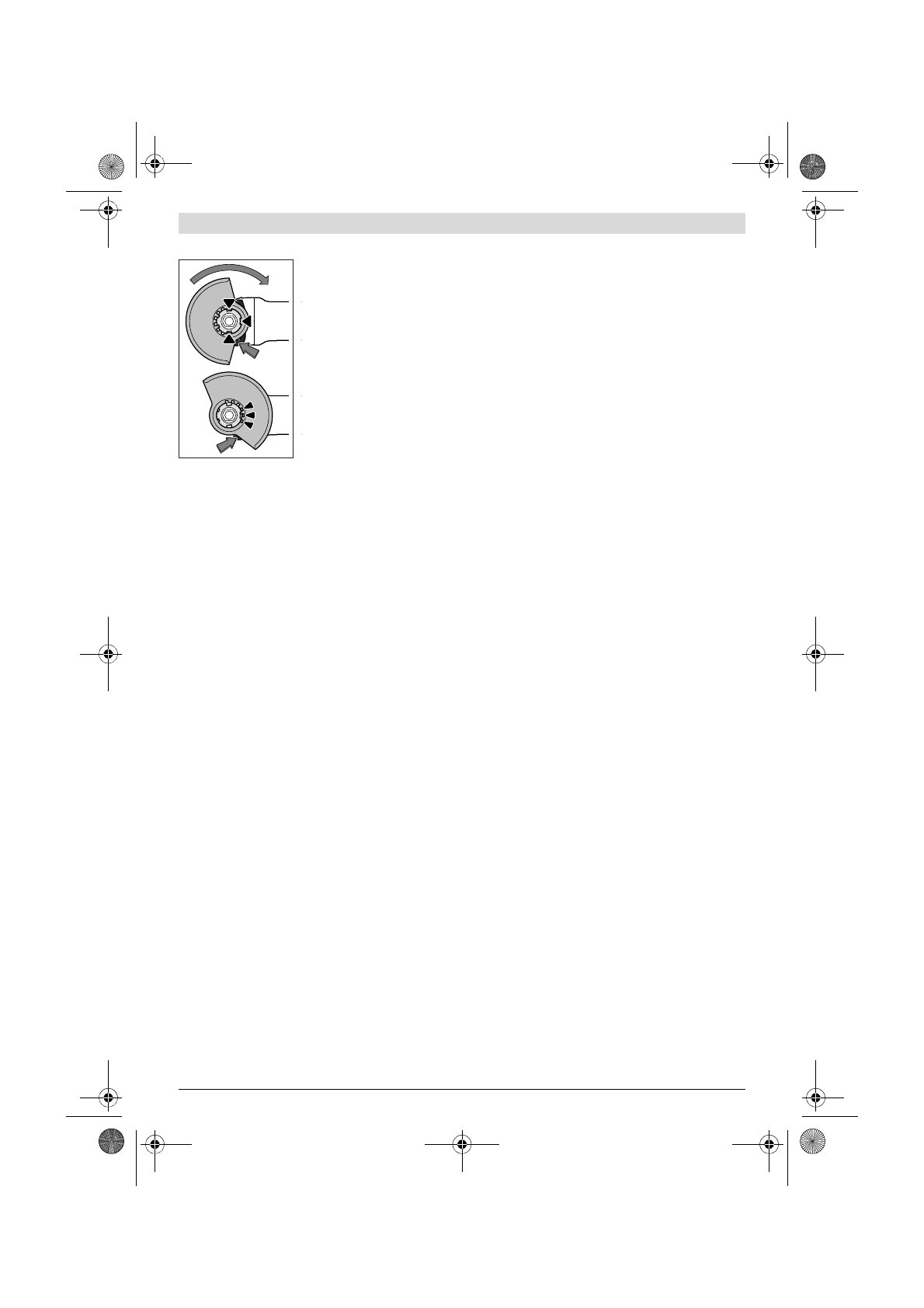

Ochranný kryt pro broušení

Ochranný kryt

6

 položte na upína-

cí místo na elektronářadí tak, až
kódovací výstupek ochranného
krytu souhlasí s upínacím mís-
tem. Přitom stlačte a podržte od-
jišťovací páčku

1

.

Zatlačte ochranný kryt

6

 na krku

vřetene až nákružek ochranného
krytu dosedne na přírubu elektro-
nářadí a ochranný kryt otočte až
zřetelně slyšitelně zaskočí.

Polohu ochranného krytu

6

 při-

způsobte potřebám pracovního
procesu. K tomu stlačte odjišťo-

vací páčku

1

 nahoru a ochranný kryt

6

 otočte do požadované

polohy.



Ochranný kryt 6 vždy nastavte tak, aby všechny 3 čer-
vené výstupky odjišťovací páčky 1 zasahovaly do pří-
slušných vybrání ochranného krytu 6.



Ochranný kryt 6 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.



Ochranný kryt 6 se smí nechat přetočit jen za ovládání
odjišťovací páčky 1! V opačném případě nesmí být
elektronářadí žádným způsobem dále používáno a musí
být předáno do zákaznického servisu.

Upozornění:

 Kódovací výstupky na ochranném krytu

6

 zajiš-

ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.

Ochranný kryt pro dělení



Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 10.



Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.

Ochranný kryt pro dělení

10

 se namontuje jako ochranný kryt

pro broušení

6

.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi

17

 se namontuje

jako ochranný kryt pro broušení

6

.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 4.

Přídavnou rukojeť

4

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

Ochrana ruky



Pro práce s pryžovým brusným talířem 13 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 12.

Ochranu ruky

12

 upevněte pomocí přídavné rukojeti

4

.

Montáž brusných nástrojů



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.

Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno

5

 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene

2

, aby se brusné vřeteno zaaretovalo.



Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.

Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.

Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte upínací
matici

9

 a utáhněte ji klíčem se dvěma čepy.



Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 12.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 13 namontujte
vždy ochranu ruky 12.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

15

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 12.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.

Dovolený počet otáček [min

-1

] resp. obvodová rychlost [m/s]

použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.

Dbejte proto dovoleného

počtu otáček resp. obvodové

rychlosti

 na etiketě brusného nástroje.
