 Magyar |

45

Bosch Power Tools

2 609 006 764 | (18.1.13)

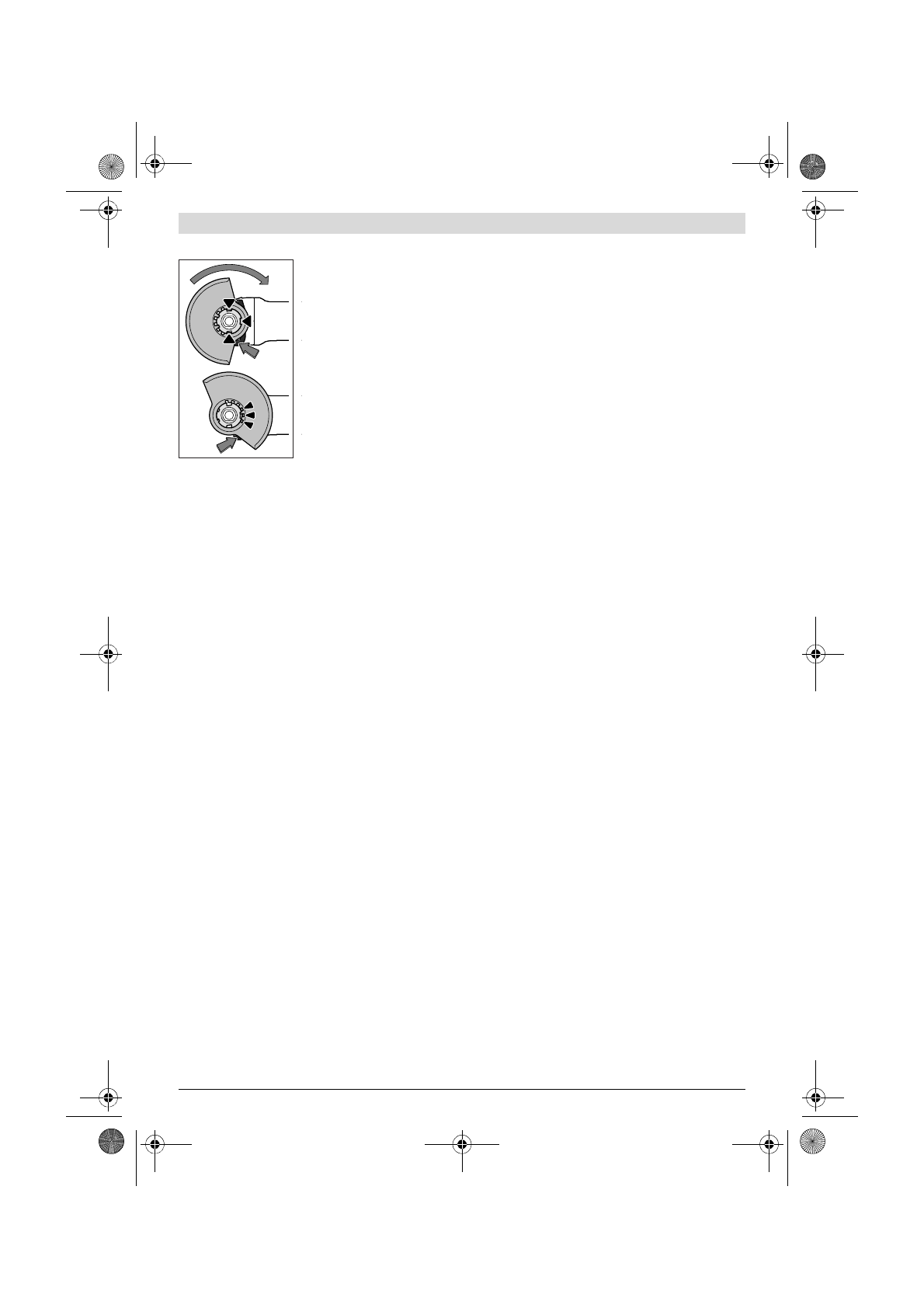

Védőbúra csiszoláshoz

Tegye fel a

6

 védőbúrát az elekt-

romos kéziszerszámon a megfele-
lő helyre, amíg a védőbúra kódo-
lóbütykei egybe nem esnek a rög-
zítő egység megfelelő bemélye-
déseivel. Nyomja le és tartsa le-
nyomva az

1

 reteszelésfeloldó

kart.

Nyomja rá a

6

 védőbúrát az orsó-

nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyé-
re.

A

6

 védőbura helyzetét a munka adottságainak megfelelően

kell megválasztani. Nyomja el ehhez felfelé az

1

 reteszelés fel-

oldó kart és fordítsa el a

6

 védőburát a kívánt helyzetbe.



Mindig úgy állítsa be a 6 védőbúrát, hogy a 1 reteszelés
kioldó kar mind a három piros bütyke benyúljon a 6 vé-
dőbúra megfelelő bemélyedésébe.



Állítsa úgy be a 6 védőbúrát, hogy a kezelő irányába ne
repülhessen ki szikra.



A 6 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.

Tájékoztató:

 A

6

 védőbúrán található kódoló bütykök gon-

doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 10 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

10

 védőbúrát a csiszolásra szolgáló

6

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

17

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

6

 védőbúrához hasonlóan kell felszerelni.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 4
pótfogantyúval együtt szabad használni.

Csavarja be a

4

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 13 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 12.

Rögzítse a

12

 kézvédőt a

4

 pótfogantyúval.

A csiszolószerszámok felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek.

Munka közben a tárcsák erősen felhevül-

nek.

Tisztítsa meg az

5

 csiszolóorsót és valamennyi felszerelésre

kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a

2

 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-

lótengelyt.



A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni!

Ellenkező esetben az elektromos kéziszerszám meg-

rongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló-/darabolókorong rögzítéséhez csavarja fel, majd a
körmöskulccsal szorítsa meg a

9

 rögzítőanyát.



A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

Legyezőlapos tárcsa



A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 12 kézvédőt.

Gumi csiszolótányér



A 13 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 12 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a

15

 hengeres anyát.

Csészealakú kefe/kefés tárcsa



A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 12 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú ke-
fét/kefés tárcsát.

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban megadott vala-
mennyi csiszolószerszám alkalmazható.
