68

 | Nederlands

u

Stel de beschermkap

(7)

zodanig in dat er geen von-

ken in de richting van de gebruiker vliegen.

u

De beschermkap

(7)

mag alleen bij bediening van de

ontgrendelingshendel (1)

verdraaid kunnen worden!

Anders mag u het elektrische gereedschap in geen ge-
val verder gebruiken, maar moet u het opsturen naar
de klantenservice.

Aanwijzing:

De codeernokken op de beschermkap

(7)

 zor-

gen ervoor dat uitsluitend een bij het elektrische gereed-
schap passende beschermkap gemonteerd kan worden.

Beschermkap voor doorslijpen

u

Gebruik bij het doorslijpen met gebonden slijpmidde-
len altijd de beschermkap voor doorslijpen

(9)

.

u

Zorg bij het doorslijpen van steen voor voldoende
stofafzuiging.

De beschermkap voor doorslijpen

(9)

 wordt net als de be-

schermkap voor slijpen

(7)

 gemonteerd.

Stofafzuigkap voor doorslijpen met geleidebeugels

De stofafzuigkap voor doorslijpen met geleidebeugels

(18)

wordt net als de beschermkap voor slijpen

(7)

 gemonteerd.

Extra handgreep

u

Gebruik uw elektrische gereedschap alleen met de ex-
tra handgreep

(6)

.

Schroef de extra handgreep

(6)

 afhankelijk van de werkwijze

rechts of links van de machinekop vast.

Handbescherming

u

Monteer voor het werken met de komstaalborstel/
schijfborstel

(15) of de diamantboorkroon

(20) altijd

de handbescherming

(14).

Bevestig de handbescherming

(14)

 met de extra handgreep

(6)

.

Slijpgereedschappen monteren en demonteren

u

Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.

u

Raak de (door)slijpschijven niet aan, voordat ze afge-
koeld zijn.

 De schijven worden bij het werken erg heet.

u

Gebruik uitsluitend originele X-LOCK-inzetgereedschap-
pen die het X-LOCK-logo dragen. Alleen bij originele X-
LOCK-inzetgereedschappen is gewaarborgd dat de span-
dikte van max. 1,6 mm is aangehouden. Een hogere span-
dikte kan resulteren in een onbetrouwbare bevestiging,
als gevolg waarvan het inzetgereedschap los zou kunnen
raken.

u

Voor X-LOCK-inzetgereedschappen zijn geen extra span-
en steunflens nodig.

u

Let erop dat het inzetgereedschap en de opname niet ver-
vormd en vrij van vuil en deeltjes zijn.

Let op de afmetingen van de slijpgereedschappen.
Zorg ervoor dat

beide

 X-LOCK-vergrendelpunten geopend

zijn (zie onderstaande afbeelding), voordat u het X-LOCK-in-
zetgereedschap monteert.
Reinig eventueel het gedeelte tussen de beide X-LOCK-ver-
grendelpunten.

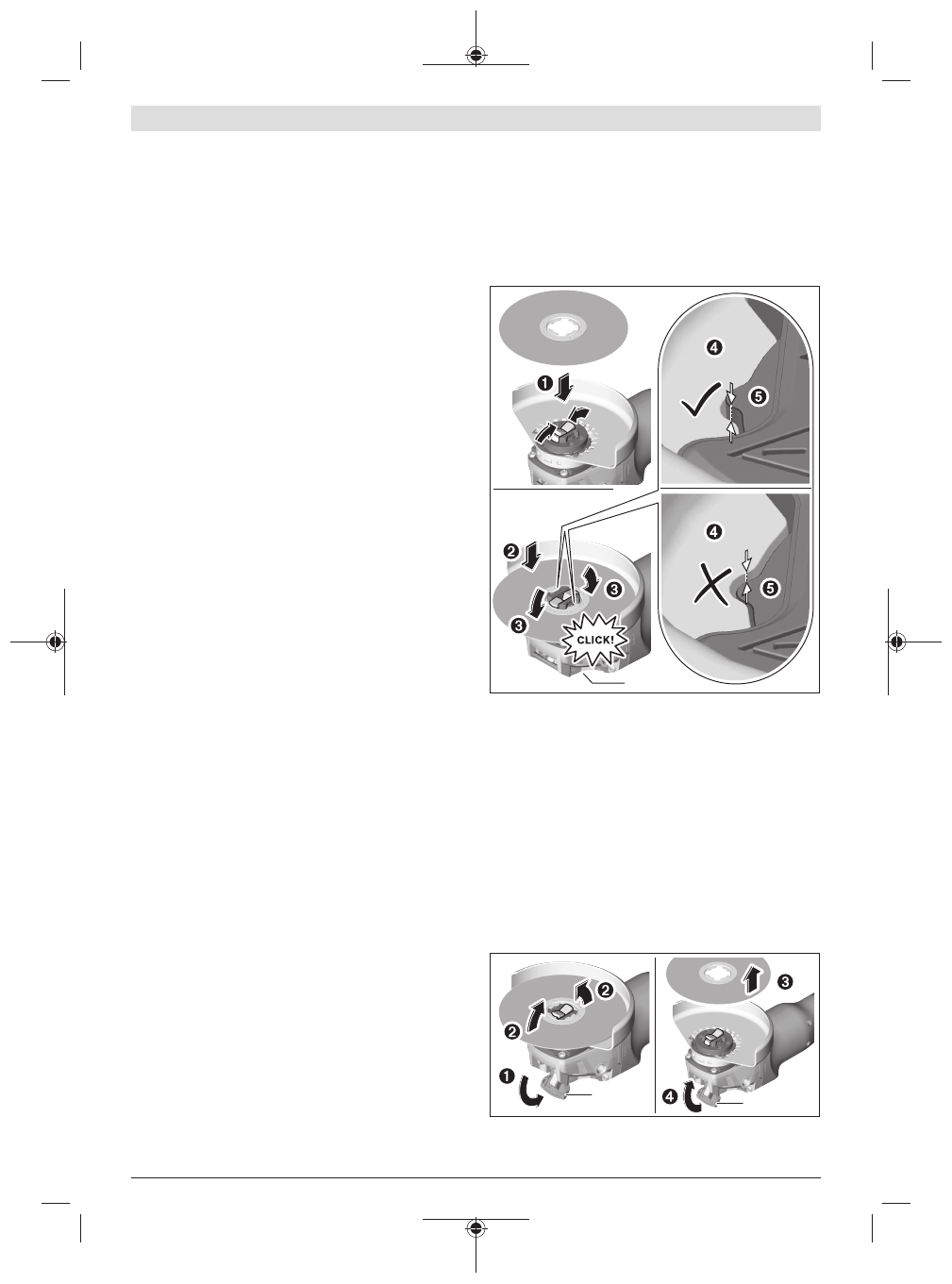

Slijpgereedschap monteren

➊

Leg de (door)slijpschijf/lamellenschuurschijf gecen-
treerd en parallel aan het steunvlak evenals met de juis-
te zijde naar boven op de X-LOCK-opname.

➋

Druk de schijf in de richting van de opname.

➌

De schijf klikt hoorbaar vast. Bedien daarbij niet de hen-
del

(3)

.

(3)

u

Controleer na de montage of de kant van het slijpge-
reedschap (

➍

) niet hoger dan het referentievlak (

➎

)

en zodoende correct gemonteerd is. Als de kant hoger
ligt, dan moet de opname worden schoongemaakt of
het slijpgereedschap mag niet worden gebruikt.

Vóór de demontage van de (door)slijpschijf/lamellen-
schuurschijf:

 zorg ervoor dat het elektrische gereedschap

tot stilstand is gekomen.

Slijpgereedschap demonteren

➊

Open de hendel

(3)

.

➋

De (door)slijpschijf/lamellenschuurschijf gaat loszitten.

➌

De (door)slijpschijf/lamellenschuurschijf kan worden
weggenomen.

(3)

(3)
