Português |

49

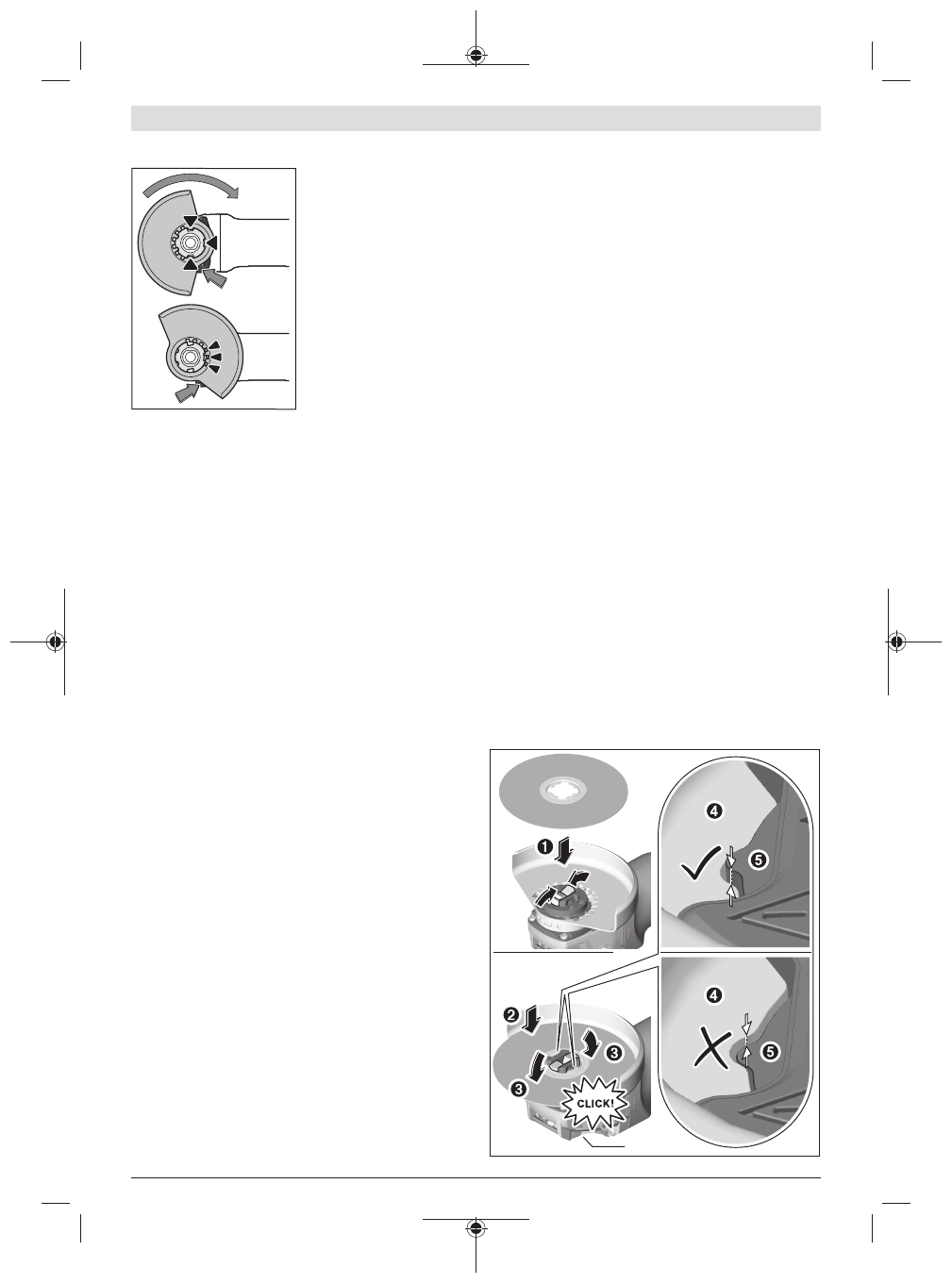

Tampa de proteção para lixar

Coloque a tampa de
proteção

(7)

 no encaixe na

ferramenta elétrica até as
saliências de codificação da
tampa de proteção
coincidirem com o encaixe.
Para tal, prima e segure a
alavanca de destravamento

(1)

.

Pressione a tampa de
proteção

(7)

 na gola do

veio até o colar da tampa de
proteção assentar no flange
da ferramenta elétrica e
rode a tampa de proteção,

até esta encaixar de forma audível.
Ajuste a posição da tampa de proteção

(7)

 de acordo com os

requisitos da operação. Para tal, prima a alavanca de
destravamento

(1)

 para cima e rode a tampa de proteção

(7)

 para a posição desejada.

u

Ajuste a tampa de proteção

(7)

sempre de forma a que

os 3 cames vermelhos da alavanca de destravamento
(1)

 encaixe nos entalhes da tampa de proteção (7)

.

u

Ajuste a tampa de proteção

(7)de modo a evitar que

voem faíscas na direção do operador.

u

A tampa de proteção

(7)

não pode rodar quando se

aciona a alavanca de destravamento (1)

! Caso

contrário, não deverá de modo algum continuar a
utilizar a ferramenta elétrica, mas enviá-la ao serviço
pós-venda.

Nota:

As saliências de codificação nas tampas de proteção

(7)

asseguram que só é montada a tampa de proteção

adequada na ferramenta elétrica.

Tampa de proteção para cortar

u

Para cortar com produtos abrasivos ligados utilize
sempre uma tampa de proteção especial para o corte
(9)

.

u

Ao cortar em pedra assegure uma aspiração de pó
suficiente.

A tampa de proteção para cortar

(9)

 é montada como a

tampa de proteção para lixar

(7)

.

Tampa de aspiração para cortar com patim de guia

A tampa de aspiração para cortar com patim de guia

(18)

 é

montada como a tampa de proteção para lixar

(7)

.

Punho adicional

u

Utilize a ferramenta elétrica apenas com o punho
adicional

(6)

.

Dependendo do modo de operação, enrosque o punho
adicional

(6)

 à direita ou à esquerda na cabeça do

mecanismo de acionamento.

Proteção das mãos

u

Para os trabalhos com a catrabucha tipo tacho/
catrabucha em disco

(15) ou a broca de coroa de

diamante

(20) monte sempre a proteção das mãos

(14).

Fixe a proteção das mãos

(14)

 com o punho adicional

(6)

.

Montar e desmontar as ferramentas de lixar

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

u

Não tocar nos discos abrasivos e de corte, antes que
arrefeçam.

 Os discos tornam‑se extremamente quentes

durante o trabalho.

u

Use apenas ferramentas de trabalho X-LOCK originais que
ostentam o logótipo X-LOCK. Só nas ferramentas de
trabalho X-LOCK originais é garantido que a espessura
tensora de no máx. 1,6 mm é mantida. Uma espessura
tensora maior pode provocar uma fixação não segura e,
consequentemente, que a ferramenta se solte.

u

As ferramentas de trabalho X-LOCK não necessitam de
flanges tensores e de apoio adicionais.

u

Certifique-se de que o acessório, assim como o encaixe,
não está deformado, nem tem sujidade e partículas.

Observe as dimensões das ferramentas de lixar.
Certifique-se de que

ambos

 os entalhes X-LOCK estão

abertos (ver figura seguinte), antes de montar a ferramenta
de trabalho X-LOCK.
Se necessário, limpe a área entre os dois entalhes X-LOCK.

Montar ferramenta de lixar

➊

Coloque o disco de lixa/de corte/de lixa em lamelas
centrado e paralelo à superfície de apoio, assim como
com o lado direito para cima no encaixe X-LOCK.

➋

Pressione o disco no sentido do encaixe.

➌

O disco engata de forma audível. Não acione a alavanca

(3)

.

(3)
