138

 | Čeština

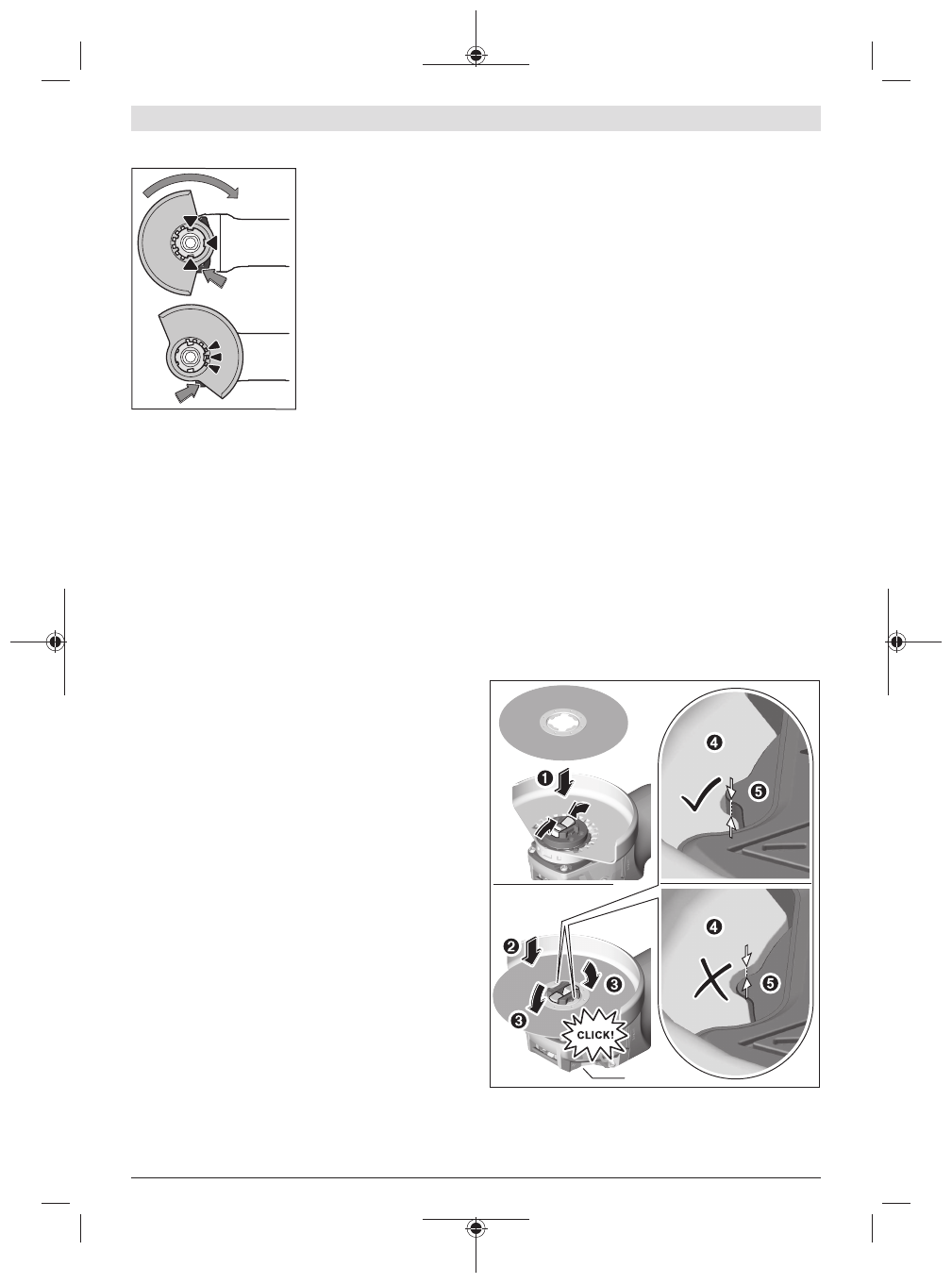

Ochranný kryt pro broušení

Nasaďte ochranný kryt

(7)

pro upínání na
elektronářadí tak, aby
kódovací výstupky
ochranného krytu
souhlasily s upínáním.
Stiskněte a držte přitom
stisknutou odjišťovací
páčku

(1)

.

Přitlačte ochranný kryt

(7)

na krk vřetena tak, aby
nákružek ochranného krytu
dosedal k přírubě
elektronářadí a otáčejte
ochranným krytem, dokud

slyšitelně nezaskočí.
Nastavte polohu ochranného krytu

(7)

 podle požadavků

příslušné práce. Odjišťovací páčku

(1)

 stiskněte nahoru

a otočte ochranný kryt

(7)

 do požadované polohy.

u

Ochranný kryt

(7)

nastavte vždy tak, aby všechny tři

červené výstupky odjišťovací páčky (1)

zapadly do

příslušných otvorů v ochranném krytu (7).

u

Ochranný kryt

(7)

nastavte tak, aby jiskry nelétaly

směrem k pracovníkovi.

u

Ochranným krytem

(7)

smí být možné otáčet pouze po

stisknutí odjišťovací páčky (1)! V opačném případě se
nesmí elektronářadí v žádném případě nadále
používat a musí se dát do servisu.

Upozornění:

Kódovací výstupky na ochranném krytu

(7)

zabezpečují, že lze namontovat pouze ochranný kryt, který je
vhodný pro toto elektronářadí.

Ochranný kryt pro dělení

u

Při dělení s brusivem s pojivem používejte vždy
ochranný kryt pro dělení

(9)

.

u

Při dělení kamene zajistěte dostatečné odsávání
prachu.

Ochranný kryt pro dělení

(9)

 se montuje stejně jako

ochranný kryt pro broušení

(7)

.

Odsávací kryt pro dělení s vodicími saněmi

Odsávací kryt pro dělení s vodicími saněmi

(18)

 se montuje

stejně jako ochranný kryt pro broušení

(7)

.

Přídavná rukojeť

u

Elektrické nářadí používejte pouze s přídavnou
rukojetí

(6)

.

Přídavnou rukojeť

(6)

 našroubujte na hlavu převodovky

v závislosti na způsobu práce vpravo nebo vlevo.

Ochrana rukou

u

Při práci s hrncovým kartáčem / kotoučovým
kartáčem

(15) nebo diamantovou vrtací korunkou

(20) vždy namontujte ochranu rukou

(14).

Ochranu rukou

(14)

 upevněte pomocí přídavné rukojeti

(6)

.

Montáž a demontáž brusných nástrojů

u

Před každou prací na elektronářadí vytáhněte
zástrčku ze zásuvky.

u

Nedotýkejte se brusných a rozbrušovacích kotoučů,
dokud nevychladnou.

 Kotouče se při práci silně

zahřívají.

u

Používejte pouze originální nástroje X-LOCK, které mají
logo X-LOCK. Pouze u originálních nástrojů X-LOCK je
zaručeno, že je dodržená upínací šířka max. 1,6 mm.
Větší upínací šířka může způsobit nespolehlivé upnutí,
což by mohlo vést k uvolnění upnutého nástroje.

u

Pro nástroje X-LOCK nejsou nutné žádné další upínací
a opěrné příruby.

u

Dbejte na to, aby použité nářadí i upínání nebyly
zdeformované a byly bez nečistot a částic prachu.

Dbejte na rozměry brusných nástrojů.
Zajistěte, aby byly

obě

 aretační západky X-LOCK otevřené

(viz následující obrázek), než budete montovat nástroj X-
LOCK.
V případě potřeby vyčistěte prostor mezi oběma aretačními
západkami.

Montáž brusného nástroje

➊

Položte brusný/dělicí/vějířový brusný kotouč
vystředěně a rovnoběžně s dosedací plochou
a správnou stranou nahoru na upínání X-LOCK.

➋

Přitlačte kotouč směrem k upínání.

➌

Kotouč slyšitelně zaskočí. Nestiskávejte přitom páčku

(3)

.

(3)

u

Po montáži zkontrolujte, zda hrana brusného nástroje
(

➍

) není vyšší než referenční plocha (

➎

), a nástroj je

tedy správně namontovaný. Pokud je hrana vyšší,
musí se upínání vyčistit nebo se nástroj nesmí použít.
