tu svrhu pritisnite polugu za deblokiranje

(1)

 prema gore i

okrenite štitnik

(7)

 u željeni položaj.

u

Namjestite štitnik

(7)

uvijek tako da se sva 3 crvena

utora na poluzi za deblokiranje (1)

uglave u

odgovarajuće otvore na štitniku (7)

.

u

Štitnik

(7)

namjestite tako da se spriječi iskrenje u

smjeru osobe koja radi s kutnom brusilicom.

u

Štitnik

(7)

se smije zakrenuti samo pritiskom na

polugu za deblokiranje (1)

! Inače se električni alat ni

u kojem slučaju ne smije dalje koristiti i treba ga
odnijeti na popravak u ovlašteni servis.

Napomena:

Kodirni izdanci na štitniku

(7)

 osiguravaju da je

moguća montaža samo štitnika koji odgovara električnom
alatu.

Štitnik za rezanje

u

Kod rezanja s kompozitnim brusnim sredstvima uvijek
koristite štitnik za rezanje

(9)

.

u

Kod rezanja kamena treba osigurati dovoljno
usisavanje prašine.

Štitnik za rezanje

(9)

 montira se kao i štitnik za brušenje

(7)

.

Usisni poklopac za rezanje s kliznom vodilicom

Usisni poklopac za rezanje s kliznom vodilicom

(18)

 montira

se kao i štitnik za brušenje

(7)

.

Dodatna ručka

u

Koristite svoj električni alat samo s dodatnom ručkom
(6)

.

Dodatnu ručku

(6)

 uvrnite na glavu prijenosnika desno ili

lijevo ovisno o načinu rada.

Štitnik za ruku

u

Za radove s lončastom četkom/pločastom četkom
(15) ili dijamantnom krunom za bušenje

(20) uvijek

montirajte štitnik za ruku

(14).

Štitnik za ruku

(14)

 pričvrstite s dodatnom ručkom

(6)

.

Montaža i demontaža brusnih alata

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

u

Ne dirajte brusne i rezne ploče dok se ne ohlade.

Rezne ploče se jako zagriju tijekom rada.

u

Koristite samo originalne radne alate X-LOCK koji imaju
logotip X-LOCK. Samo kod originalnih radnih alata X-
LOCK je osigurano pridržavanje debljine stezanja od
maks. 1,6 mm. Veća debljina stezanja može uzrokovati
nesigurnije pritezanje uslijed čega bi se stezni alat mogao
otpustiti.

u

Radnim alatima X-LOCK nije potrebna dodatna stezna i
potporna prirubnica.

u

Pazite da električni alat i prihvat nisu deformirani i da na
njima nema prljavštine i čestica.

Pridržavajte se dimenzija brusnih alata.
Provjerite jesu li otvorena

oba

 razdjelna elementa X-LOCK

(pogledajte sljedeću sliku) prije montaže radnog alata X-
LOCK.

Eventualno očistite područje između dva razdjelna elementa
X-LOCK.

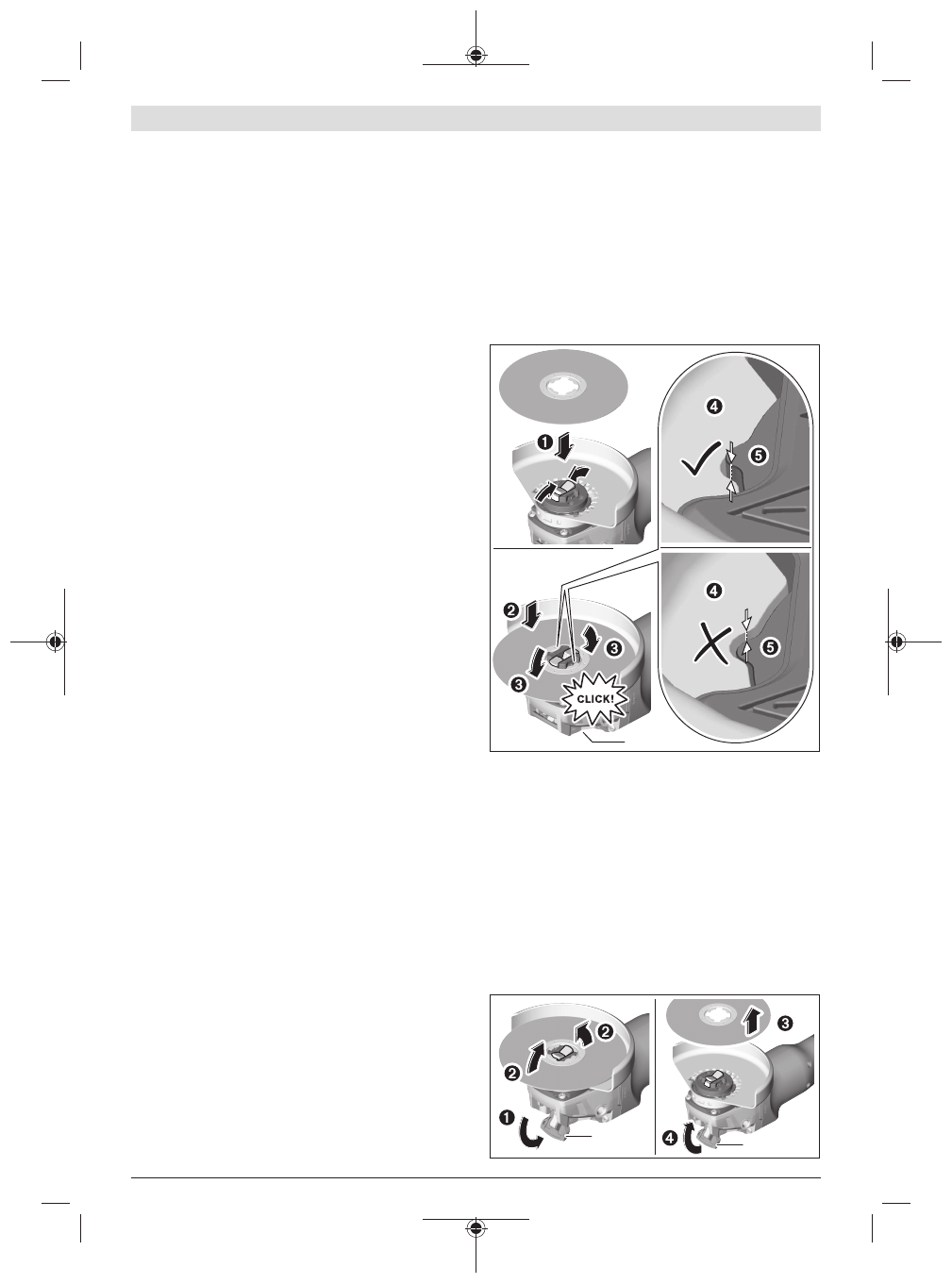

Montaža brusnog alata

➊

Stavite brusnu ploču/reznu ploču/lepezastu brusnu
ploču tako da je centrirana i paralelna s podlogom te s
pravom stranom okrenutom prema gore na prihvat X-
LOCK.

➋

Pritisnite ploču u smjeru prihvata.

➌

Ploča se čujno uglavi. Pritom nemojte pritisnuti polugu

(3)

.

(3)

u

Nakon montaže provjerite da rub brusnog alata (

➍

)

nije viši od referentne površine (

➎

) i da je ispravno

montiran. Ako je rub viši, treba očistiti prihvat ili se
brusni alat ne smije koristiti.

Prije demontaže brusne ploče/rezne ploče/lepezaste
brusne ploče:

 Provjerite je li se električni alat zaustavio.

Demontaža brusnog alata

➊

Otvorite polugu

(3)

.

➋

Brusna ploča/rezna ploča/lepezasta brusna ploča se
otpušta.

➌

Brusna ploča/rezna ploča/lepezasta brusna ploča može
se skinuti.

(3)

(3)
