Paigaldus

Kaitseseadise paigaldamine

u

Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Märkus:

Juhul kui lihvketas töötamise ajal murdub või kui

kettakaitse/elektrilise tööriista kinnitusseadised saavad
kahjustada, tuleb elektriline tööriist toimetada viivitamatult
hoolduskeskusse; aadressid on toodud jaotises
“Klienditeenindus ja nõustamine".

Kaitsekate lihvimiseks

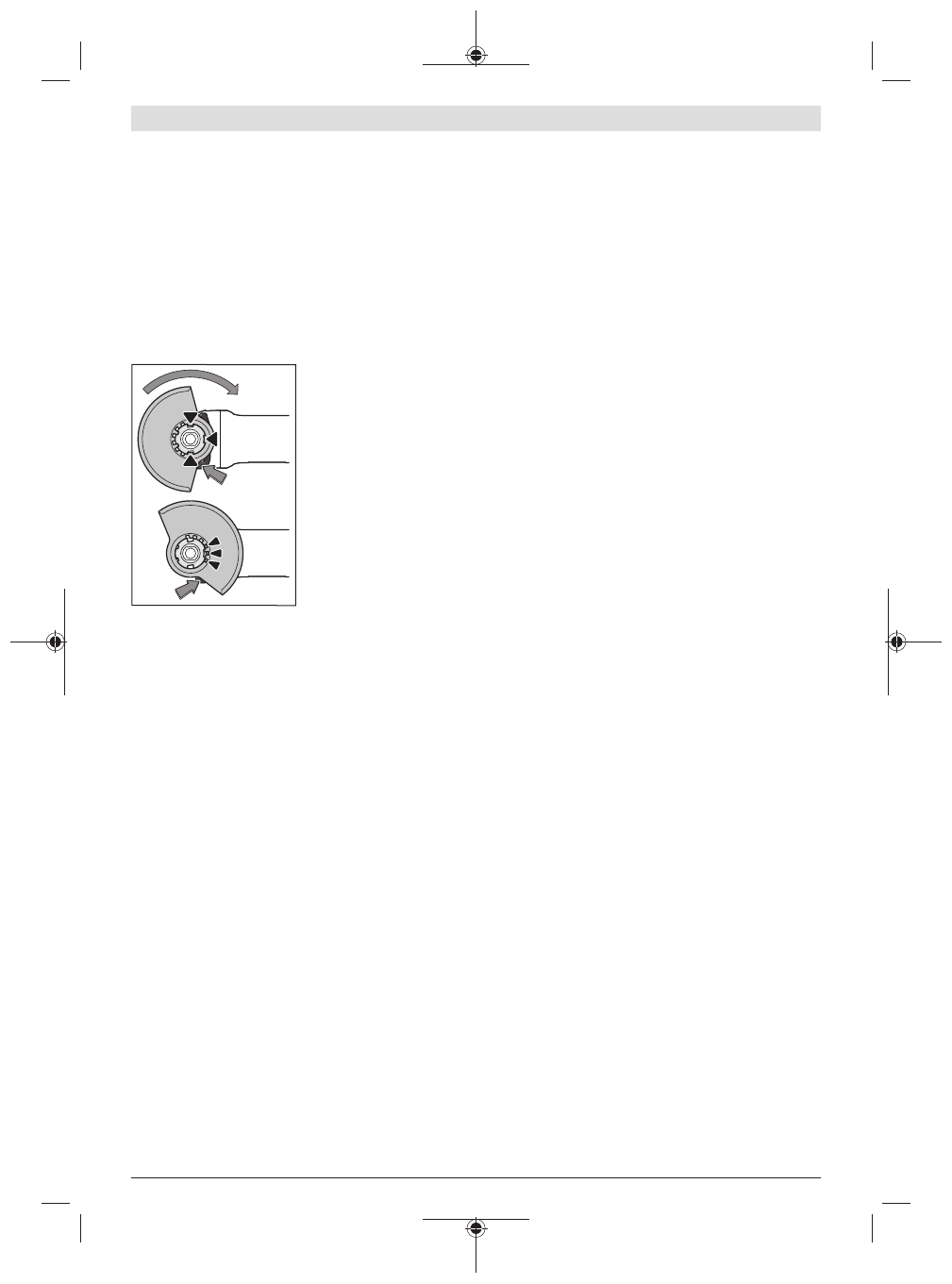

Asetage kaitsekate

(7)

elektrilisel tööriistal olevale
hoidikule, nii et kaitsekatte
kodeerimisnagad kattuvad
hoidikuga. Vajutage
sealjuures ja hoidke
vajutatult lukustuse
vabastamishooba

(1)

.

Vajutage kaitsekate

(7)

spindlikaelale, kuni
kaitsekatte ühenduskoht
toetub elektrilise tööriista
äärikule ja pöörake
kaitsekatet, nii et see
selgelt kuuldavalt fikseerub.

Sobitage kaitsekate

(7)

 tööoperatsiooni nõuetega. Suruge

selleks lukustuse vabastamishoob

(1)

 üles ja pöörake

kaitsekate

(7)

 soovitud asendisse.

u

Seadke kaitsekate

(7)

alati nii, et kõik kolm punast

naga lukustuse vabastamishooval(1)

haarduksid

kaitsekatte(7)

vastavate väljalõigetega.

u

Reguleerige kaitsekate

(7)

välja nii, et sädemeid ei

lendu kasutaja suunas.

u

Kaitsekatet

(7)

tohib olla võimalik pöörata ainult

allavajutatud lukustuse vabastamishoova(1)

korral!

Vastasel korral ei tohi elektrilist tööriista mitte mingil
juhul edasi kasutada ja see tuleb üle anda
klienditeenindusele.

Suunis:

Kodeerimisnagad kaitsekattel

(7)

 tagavad, et

elektrilisele tööriistale saab paigaldada ainult sobiva
kaitsekatte.

Kaitsekate lõikamiseks

u

Seotud lihvimistarvikutega lõikamiseks kasutage alati
lõikamiseks ette nähtud kaitsekatet (9)

.

u

Kivi lõikamisel tuleb tagada piisavalt tõhus
tolmuimemine.

Kaitsekate lõikamiseks

(9)

 paigaldatakse samamoodi nagu

kaitsekate lihvimiseks

(7)

.

Juhtkelguga kaitsekate lõikamiseks

Juhtkelguga kaitsekate lõikamiseks

(18)

 paigaldatakse

samamoodi nagu kaitsekate lihvimiseks

(7)

.

Lisakäepide

u

Kasutage elektrilist tööriista alati koos
lisakäepidemega (6)

.

Keerake lisakäepide

(6)

 olenevalt tööviisist reduktori pea

suhtes paremale või vasakule küljele.

Käekaitse

u

Kaussharjaga/ketasharjaga(15) või
teemantkroonpuuriga(20) töötamiseks paigaldage
alati käekaitse

(14).

Kinnitage käekaitse

(14)

 lisakäepidemega

(6)

.

Lihvimistööriistade paigaldamine ja
eemaldamine

u

Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

u

Ärge puudutage lihv- ja lõikekettaid enne, kui need on
jahtunud.

 Kettad lähevad töötamisel väga kuumaks.

u

Kasutage ainult originaalseid, X-LOCK logoga X-LOCK
vahetatavaid tööriistu. Ainult originaalsetel X-LOCK
vahetatavatel tööriistadel on tagatud kinnituspaksus max
1,6 mm. Suurem kinnituspaksus võib põhjustada
ebakindlat kinnitust, mille tagajärjel võib kinnitatav
tööriist lahti pääseda.

u

X-LOCK vahetatavad tööriistad vajavad täiendavat
kinnitus- ja tugiäärikut.

u

Jälgige, et nii vahetatav tööriist kui kinnitus ei oleks
deformeerunud ega määrdunud ja nendele ei oleks
kinnitunud võõrosakesi.

Pöörake tähelepanu lihvimistööriistade mõõtmetele.
Kontrollige enne X-LOCK vahetatava tööriista paigaldamist,
et

mõlemad

 X-LOCK-fikseerimisnagad on avatud (vaata

järgmist joonist).
Puhastage vajaduse korral kahe X-LOCK-fikseerimisnaga
vaheline piirkond.

Lihvimistööriista paigaldamine

➊

Asetage lihvimis-/lõikeketas/lamell-lihvketas
keskmestatult ja paralleelselt tugipinnaga ning õige
küljega ülespoole X-LOCK-kinnitusele.

➋

Suruge ketast kinnituse suunas.

➌

Ketas fikseerub kuuldavalt. Ärge vajutage sealjuures
hooba

(3)

.
