166

 | Русский

Отрегулируйте положение защитного кожуха

(7)

 в соот-

ветствии с требованиями рабочего процесса. Для этого
прижмите рычаг разблокировки

(1)

 вверх и поверните

защитный кожух

(7)

 в требуемое положение.

u

Устанавливайте защитный кожух

(7)

всегда таким

образом, чтобы все 3 красных кулачка рычага раз-
блокировки (1)

зашли в соответствующие отвер-

стия защитного кожуха (7)

.

u

Устанавливайте защитный кожух

(7)

таким об-

разом, чтобы он предотвращал полет искр в
направлении пользователя.

u

Защитный кожух

(7)

должен поворачиваться толь-

ко при приведении в действие рычага разблоки-
ровки (1)

! В противном случае продолжать работу

с электроинструментом нельзя, его необходимо
отдать в сервисную мастерскую.

Указание:

Кодирующие кулачки на защитном кожухе

(7)

предотвращают возможность монтажа на электрический
инструмент не предусмотренных для него защитных ко-
жухов.

Защитный кожух для резки

u

Для резки с помощью отрезных кругов всегда ис-
пользуйте защитный кожух для резки

(9)

.

u

Для резки камня необходимо обеспечить доста-
точное удаление пыли.

Защитный кожух для резки

(9)

 монтируется так же, как и

защитный кожух для шлифования

(7)

.

Защитный кожух для резки с направляющими
салазками

Защитный кожух для резки с направляющими салазками

(18)

 монтируется так же, как и защитный кожух для шли-

фования

(7)

.

Дополнительная рукоятка

u

Работайте с электроинструментом только с допол-
нительной рукояткой

(6)

.

Привинтите дополнительную рукоятку

(6)

 справа или

слева от редукторной головки в зависимости от способа
работы.

Защитный щиток руки

u

Для работ с чашечной щеткой/дисковой щеткой
(15) или алмазной сверлильной коронкой

(20) все-

гда устанавливайте защитный щиток для руки

(14).

Закрепляйте защитный щиток

(14)

 дополнительной руко-

яткой

(6)

.

Монтаж и демонтаж шлифовальной оснастки

u

Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

u

Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

 Круги сильно нагреваются

во время работы.

u

Используйте только оригинальные рабочие инстру-
менты X-LOCK с логотипом X-LOCK. Только в ориги-
нальных рабочих инструментах X-LOCK гарантируется

толщина зажима не более 1,6 мм. Большая толщина
зажима может привести к ненадежному зажатию, в ре-
зультате чего инструмент может высвободиться.

u

Рабочие инструменты X-LOCK не требуют дополни-
тельных зажимных или опорных фланцев.

u

Следите за тем, чтобы на сменном рабочем инстру-
менте и патроне не было деформаций, загрязнений и
частиц.

Примите во внимание размеры шлифовальной оснастки.
Убедитесь, что

оба

 фиксатора X-LOCK открыты (см. сле-

дующий рисунок) перед монтажом рабочего инструмента
X-LOCK.
При необходимости очистите зону между фиксаторами X-
LOCK.

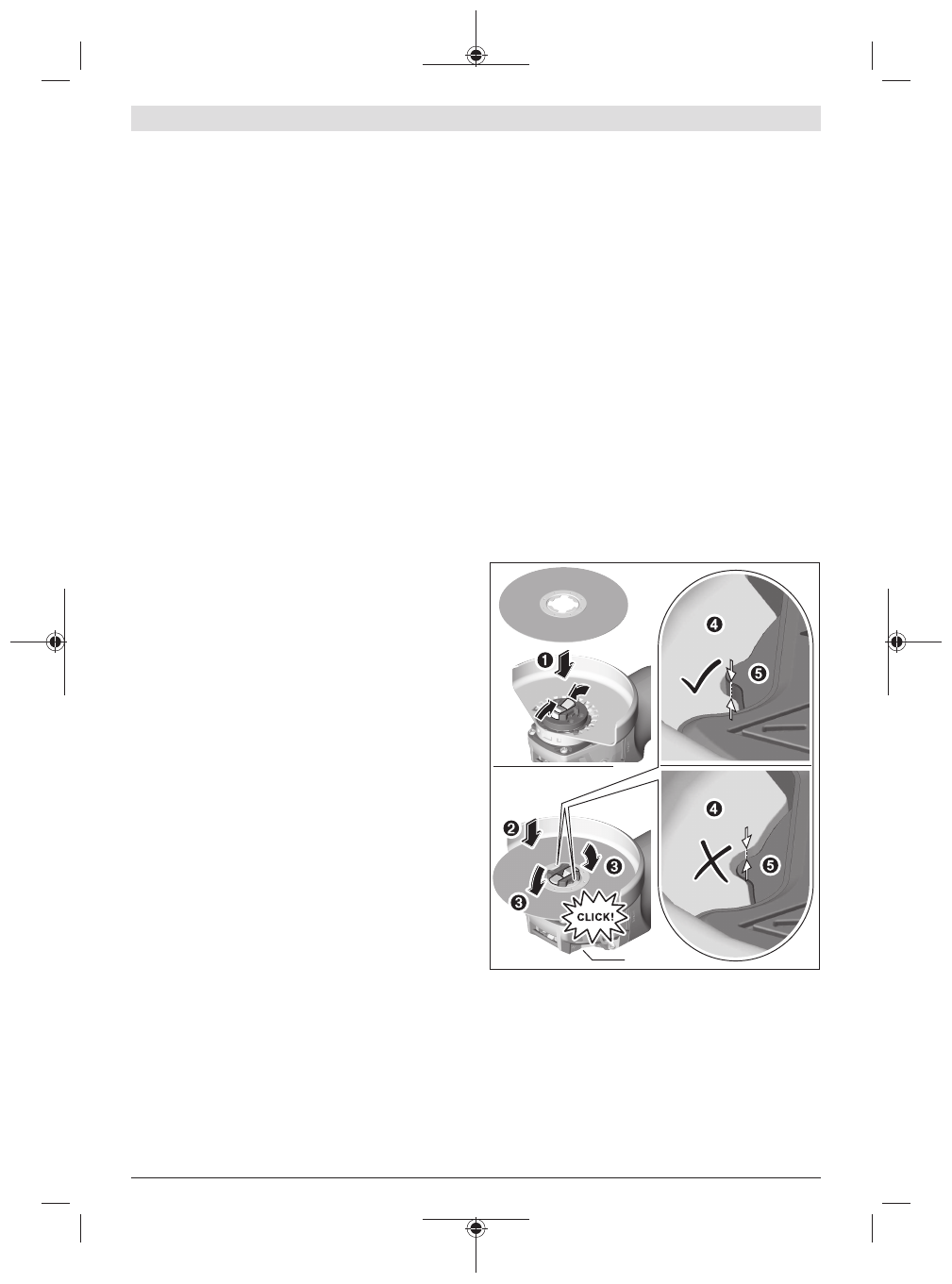

Монтаж шлифовальной оснастки

➊

Уложите шлифовальный/отрезной/лепестковый
шлифовальный круг по центру и параллельно опор-
ной поверхности, а также правильной стороной
вверх на крепление X-LOCK.

➋

Прижмите круг в направлении крепления.

➌

Круг отчетливо входит в зацепление. Не нажимайте
при этом на рычаг

(3)

.

(3)

u

После монтажа убедитесь, что край шлифовальной
оснастки (

➍

) не выступает выше контрольной по-

верхности (

➎

), т.е оснастка правильно монтирова-

на. Если край выступает, крепление необходимо
очистить или шлифовальную оснастку использо-
вать нельзя.

Перед демонтажем шлифовального/отрезного/ле-
песткового шлифовального круга:

 Убедитесь, что элек-

троинструмент полностью остановился.

1 609 92A 4FA | (21.01.2019)

Bosch Power Tools
