90

 |

Українська

1 619 P08 850 | (12.3.10)

Bosch Power Tools

Захисний кожух для розрізання

¢

Для розрізання за допомогою зв’язаного
абразиву використовуйте завжди
спеціальний захисний кожух для
розрізання 14.

¢

Для розрізання каменю забезпечуйте
достатнє відсмоктування пилу.

Захисний ковпак для розрізання

14

монтується так само, як і захисний ковпак для
шліфування

7

.

Витяжний ковпак для розрізання з люнетним
супортом

Витяжний ковпак для розрізання з люнетним
супортом

21

 монтується так само, як і

захисний ковпак для шліфування

7

.

Додаткова рукоятка

¢

Користуйтеся приладом лише з додатко-
вою рукояткою 5.

Прикрутіть додаткову рукоятку

5

 в залежності

від способу роботи праворуч або ліворуч від
головки редуктора.

Захист для руки

¢

Для роботи з гумовою опорною
шліфувальною тарілкою 17 або з
чашковою щіткою/дисковою
щіткою/віялоподібним кругом завжди
монтуйте захист для рук 16.

Закріплюйте захист для рук

16

 за допомогою

додаткової рукоятки

5

.

Монтаж шліфувальних інструментів

¢

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з
розетки.

¢

Шліфувальні і відрізні круги під час
роботи дуже нагріваються; не торкайтеся
до них, поки вони не вихолонуть.

Прочистіть шліфувальний шпиндель

6

 і всі

деталі, що будуть монтуватися.

При монтажі і демонтажі шліфувальних
інструментів натисніть на фіксатор шпинделя

1

, щоб зафіксувати шліфувальний шпиндель.

¢

Перш, ніж натискати на фіксатор шпин-
деля, зачекайте, поки шліфувальний
шпиндель не зупиниться!

В противному

разі електроприлад може пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних
інструментів. Отвір за своїм діаметром має
пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків
слідкуйте за тим, щоб стрілка напрямку
обертання на алмазному відрізному диску
відповідала напрямку обертання
електроприладу (див. стрілку напрямку
обертання на головці редуктора).

Послідовність монтажу показана на сторінці з
малюнком.

Для закріплення шліфувального/відрізного
круга накрутіть затискну гайку

11

 і закрутіть її

за допомогою гайкового ключа, див. розділ
«Швидкозатискна гайка».

¢

Після монтажу шліфувального
інструмента, перш ніж вмикати прилад,
перевірте, чи правильно вмонтований
шліфувальний інструмент і чи вільно він
може обертатися. Впевніться, що
шліфувальний інструмент не зачіпає
захисний кожух або інші деталі.

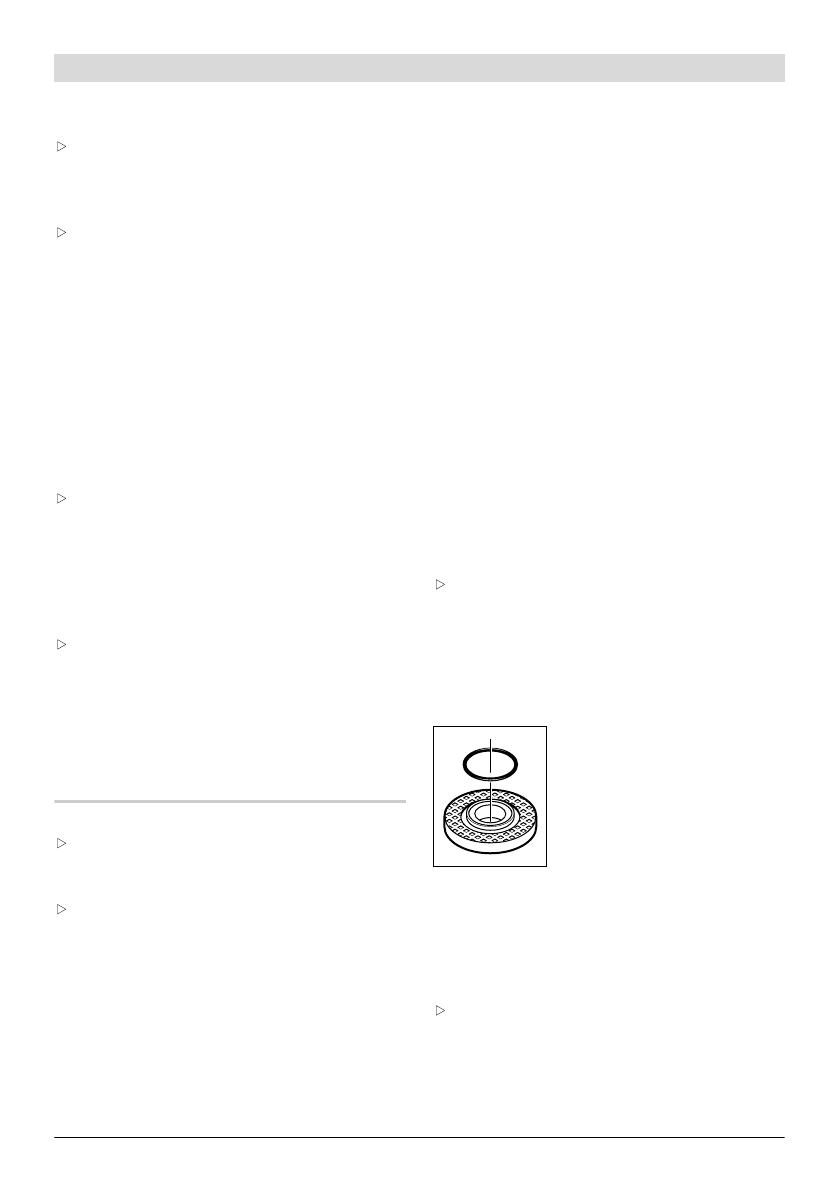

Опорний фланець для
шліфувального шпинделя
M 14:

В опорному фланці

9

 на

центруючому пояску знахо-
диться пластмасова деталь
(кільце круглого перерізу).

Якщо кільця круглого
перерізу нема або якщо

воно пошкоджене,

 його обов’язково треба

поставити/поміняти (товарний номер
1 600 210 039), перш ніж монтувати опорний
фланець

9

.

Віялоподібний шліфувальний круг

¢

Для роботи з віялоподібним кругом
завжди монтуйте захист для рук 16.
