Česky

 |

29

Bosch Power Tools

1 619 P08 850 | (12.3.10)

¢

Při oddělování v kameni se postarejte o
dostatečné odsávání prachu.

Ochranný kryt pro dělení

14

 se namontuje jako

ochranný kryt pro broušení

7

.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi

21

 se

namontuje jako ochranný kryt pro broušení

7

.

Přídavná rukojeť

¢

Používejte Vaše elektronářadí pouze s
přídavnou rukojetí 5.

Přídavnou rukojeť

5

 našroubujte podle způsobu

práce vpravo nebo vlevo na hlavu převodovky.

Ochrana ruky

¢

Pro práce s pryžovým brusným talířem 17
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 16.

Ochranu ruky

16

 upevněte pomocí přídavné

rukojeti

5

.

Montáž brusných nástrojů

¢

Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.

¢

Brusné a dělící kotouče jsou při práci velmi
horké, nedotýkejte se jich dříve, než
zchladnou.

Očistěte brusné vřeteno

6

 a všechny montované

díly.
Pro upnutí a uvolnění brusných nástrojů stlačte
aretační tlačítko vřetene

1

, aby se brusné

vřeteno zaaretovalo.

¢

Aretační tlačítko vřetene ovládejte jen za
stavu klidu brusného vřetene.

Jinak se může

elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr
otvoru musí lícovat s upínací přírubou.
Nepoužívejte žádné adaptéry nebo redukce.
Při používání diamantových dělících kotoučů
dbejte na to, aby šipka směru otáčení na
diamantovém dělícím kotouči a směr otáčení
elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče
našroubujte upínací matici

11

 a upněte ji

pomocí klíče se dvěma čepy, viz odstavec

„

Rychloupínací matice

“

.

¢

Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

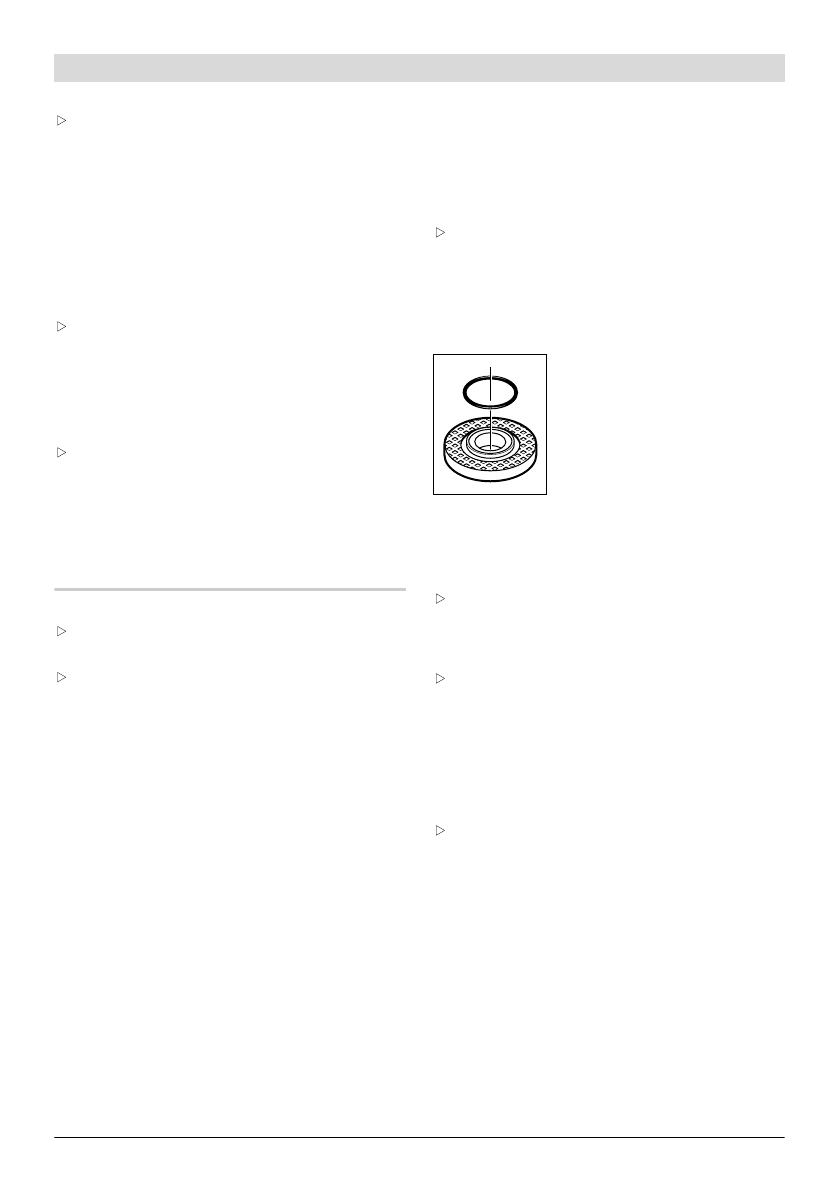

Upínací příruba pro brusné
vřeteno M 14:

V upínací

přírubě

9

 je okolo středícího

osazení nasazen díl z umělé
hmoty (o-kroužek).

Pokud

o-kroužek chybí nebo je
poškozen,

 musí být nezbytně

nahrazen (obj. číslo

1 600 210 039) dříve, než se namontuje upínací
příruba

9

.

Lamelový brusný kotouč

¢

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 16.

Pryžový brusný talíř

¢

Pro práce s pryžovým brusným talířem 17
namontujte vždy ochranu ruky 16.

Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici

19

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

¢

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 16.

Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.
