Русский

 |

75

Bosch Power Tools

1 619 P08 850 | (12.3.10)

Навинтите круглую гайку

19

 и затяните ее

ключом для круглых гаек с 2-мя торцовыми
отверстиями.

Чашечная щетка/дисковая щетка

¢

Для работ с чашечной щеткой всегда
устанавливайте защиту руки 16.

Последовательность монтажа показана на
странице с иллюстрациями.

Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните
чашечную/дисковую щетку вилкообразным
ключом.

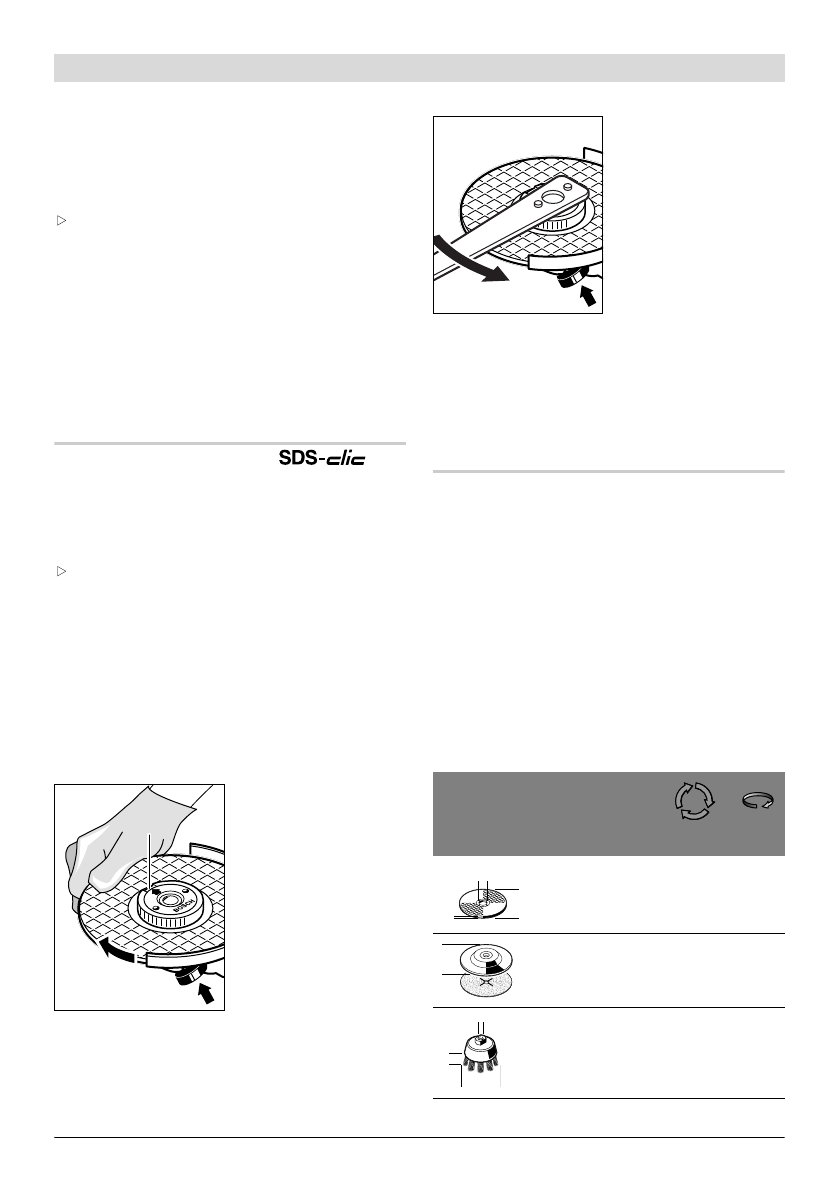

Быстрозажимная гайка

Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки

11

быстрозажимную гайку

12

.

¢

Быстрозажимную гайку 12 разрешается
использовать только для шлифовальных и
отрезных кругов.

Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
12.

При навинчивании следите за тем, чтобы
сторона гайки с надписью 12 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 24.

Для фиксирования
шлифовального
шпинделя нажмите
кнопку фиксирования
шпинделя

1

. Для

затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.

Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.

Никогда не

отворачивайте прочно сидящую
быстрозажимную гайку клещами, а
пользуйтесь ключом для гаек с двумя
торцовыми отверстиями.

 Накладывайте ключ

для гаек с двумя торцовыми отверстиями
согласно рисунку.

Допускаемый к применению
шлифовальный инструмент

Вы можете применять все названные в этом
руководстве шлифовальные инструменты.

Допустимое число оборотов [мин

-1

] или

окружная скорость [м/с] применяемых
шлифовальных инструментов должны быть по
крайней мере не менее значений, указанных
в нижеследующей таблице.

Учитывайте поэтому допустимое

число

оборотов или допустимую окружную
скорость

 на наклейке шлифовального

инструмента.

24

макс.

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

100
115
125

6
6
6

16,0
22,2
22,2

11 000
11 000
11 000

80
80
80

100
115
125

–
–
–

–
–
–

11 000
11 000
11 000

80
80
80

70
75

30
30

M 10
M 14

11 000
11 000

45
45

b

d

D

D

D

b

d
