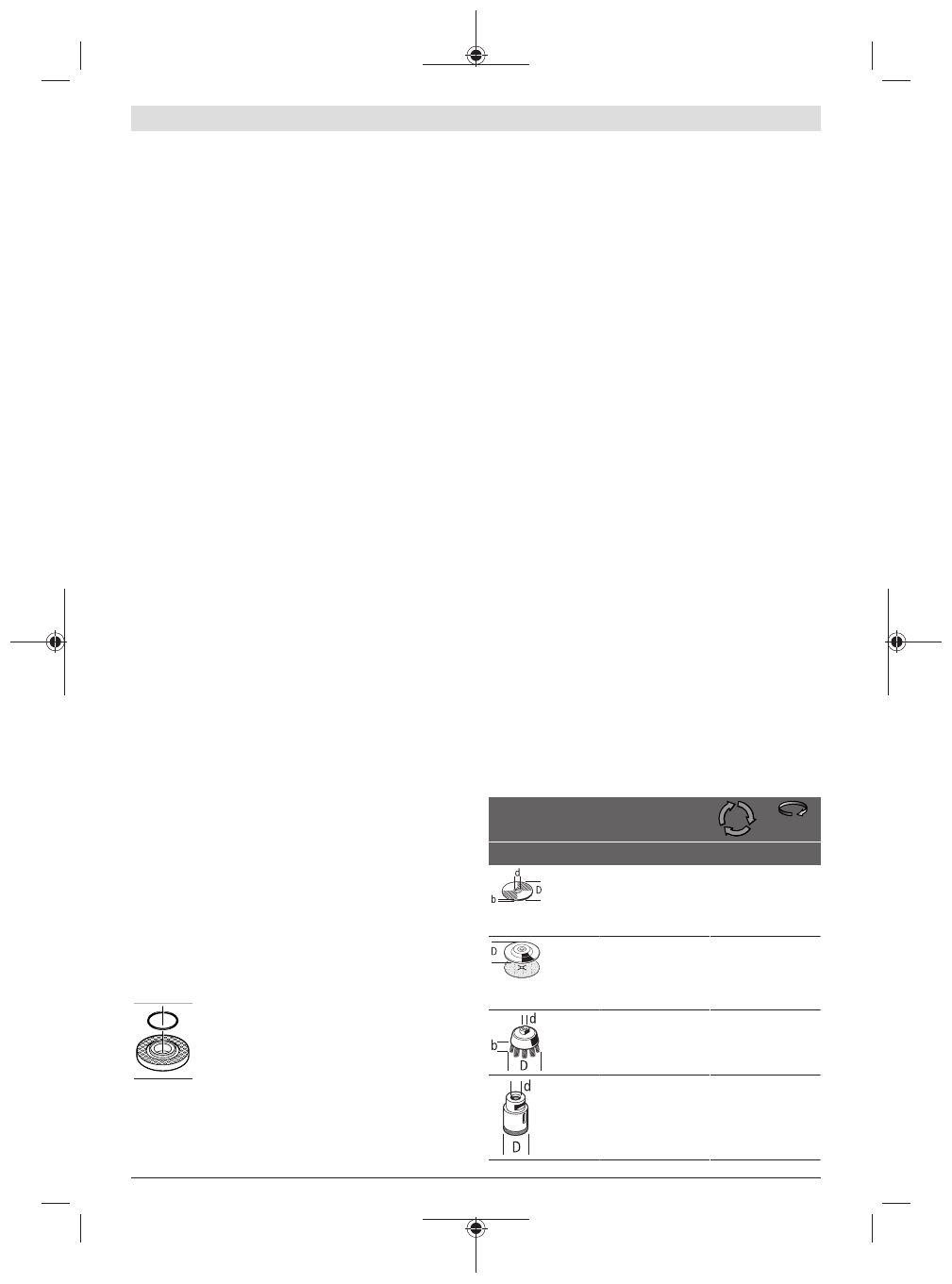

64

 | Italiano

dotta e quindi di lavorare in modo più piacevole e sicuro.

u

Non eseguire mai nessuna modifica all’impugnatura
supplementare.

Non continuare mai ad utilizzare un’impugnatura supple-
mentare danneggiata.

Protezione per le mani

u

Per operazioni con il platorello in gomma

(17)

o con la

spazzola a tazza/la spazzola a disco/il disco lamellare,
montare sempre la protezione per le mani

(16)

.

Fissare la protezione per le mani

(16)

 con l’impugnatura

supplementare

(7)

.

Montaggio degli accessori di levigatura

u

Prima di qualsiasi intervento sull’elettroutensile (ad
es. interventi di manutenzione, sostituzione dell’ac-
cessorio ecc.), prelevare la batteria, anche nel caso in
cui occorra trasportarlo o conservarlo.

 In caso di azio-

namento accidentale dell’interruttore di avvio/arresto
sussiste pericolo di lesioni.

u

Non afferrare i dischi di levigatura e di taglio con le
mani prima che si siano raffreddati.

 Durante il lavoro, i

dischi raggiungono temperature molto elevate.

Pulire il mandrino portamola

(15)

 e tutte le parti da montare.

Per fissare e sbloccare gli accessori di levigatura, premere il
pulsante di bloccaggio dell’alberino

(3)

, in modo da bloccare

il mandrino portamola.

u

Premere il pulsante di bloccaggio dell’alberino esclusi-
vamente a mandrino portamola fermo.

In caso contra-

rio, l’elettroutensile potrebbe subire dei danni.

Mola abrasiva/mola da taglio

Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di at-
tacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole diamantate, accertarsi che la frec-
cia del senso di rotazione sulla mola stessa ed il senso di ro-
tazione dell’elettroutensile (vedere la freccia del senso di ro-
tazione sulla testa ingranaggi) coincidano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/mola da taglio avvitare il dado di
serraggio

(11)

 e serrarlo con l’apposita chiave a due perni.

u

Dopo il montaggio dell’utensile abrasivo, verificare
prima dell’accessione se l’utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l’utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.

Flangia di montaggio per mandrino porta-
mola M 14:

 Nella flangia di montaggio

(9)

 at-

torno al collare di centraggio, è inserito un ele-
mento in plastica (O-Ring).

Qualora l’O-ring

risultasse assente o danneggiato,

 prima del

riutilizzo sarà fondamentale sostituire la flangia di montaggio

(9)

.

Disco lamellare

u

Per operazioni con il disco lamellare, montare sempre
la protezione per le mani

(16)

.

Platorello in gomma

u

Per operazioni con il platorello in gomma

(17), monta-

re sempre la protezione per le mani (16).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Spingere il platorello in gomma

(17)

 sul mandrino portamola

(15)

.

Premere saldamente il foglio abrasivo

(18)

 sul lato inferiore

del platorello in gomma

(17)

.

Avvitare il dado cilindrico

(19)

 e serrarlo con una chiave a

due perni.

Spazzola a tazza/spazzola a disco

u

Per operazioni con la spazzola a tazza o la spazzola a
disco, montare sempre la protezione per le mani

(16).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
La spazzola a tazza/la spazzola a disco dovrà potersi avvitare
sul mandrino portamola fino a farla poggiare saldamente sul-
la flangia del mandrino stesso, all’estremità della filettatura
del mandrino. Serrare saldamente la spazzola a tazza/la
spazzola a disco con una chiave fissa.

Accessori di levigatura ammessi

È consentito utilizzare tutti gli accessori di levigatura menzio-
nati nelle presenti istruzioni d’uso.
Il numero di giri [min

-1

] ammesso, oppure la velocità periferi-

ca [m/s] ammessa per gli accessori di levigatura utilizzati,
dovranno corrispondere ai dati riportati nella tabella di se-
guito.
Occorrerà, pertanto, attenersi al valore ammesso

per il nu-

mero di giri o per la velocità periferica

, riportato sull’eti-

chetta dell’accessorio di levigatura.

max. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

100

115

125

7

7

7

16

22,2

22,2

11000

11000

11000

80

80

80

100

115

125

–

–

–

–

–

–

11000

11000

11000

80

80

80

75

30

M 14

11000

45

82

–

M 14

11000

80
