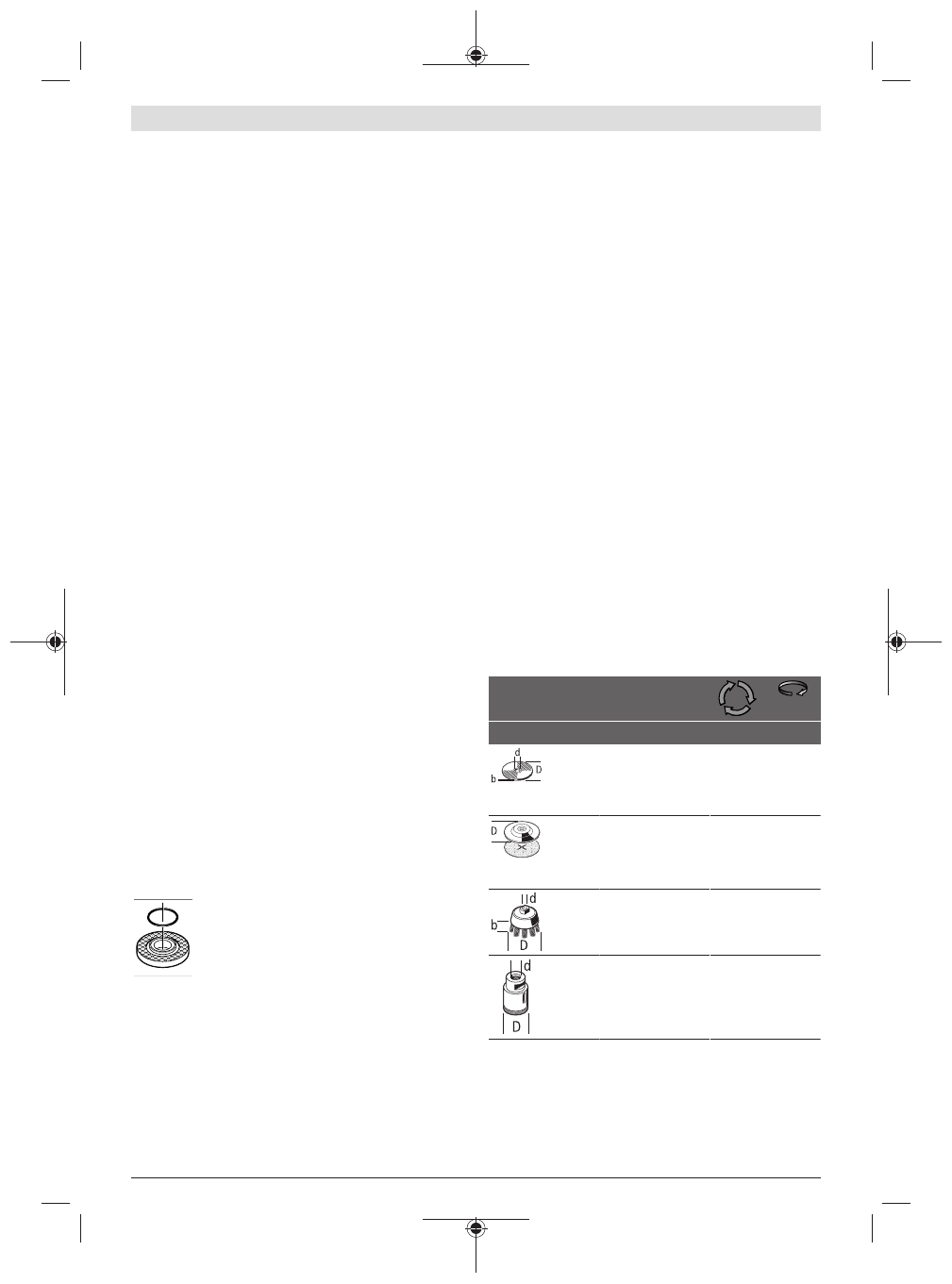

Українська |

195

Монтаж шліфувальних робочих інструментів

u

Перед усіма маніпуляціями з електроінструментом
(напр., технічним обслуговуванням, заміною
робочого інструмента тощо), а також при його
транспортуванні і зберіганні виймайте
акумуляторну батарею з електроінструменту.

 При

ненавмисному включенні вимикача існує небезпека
поранення.

u

Не торкайтеся шліфувальних або відрізних кругів,
поки вони не охолонуть.

 Круги сильно нагріваються

під час роботи.

Очистіть шліфувальний шпиндель

(15)

 і всі призначені

для монтажу деталі.
При монтажі і демонтажі шліфувальних робочих
інструментів натисніть на фіксатор шпинделя

(3)

, щоб

зафіксувати шліфувальний шпиндель.

u

Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В іншому разі електроінструмент може

пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних робочих
інструментів. Отвір за діаметром має пасувати до
опорного фланця. Не використовуйте адаптери або
перехідники.
При використанні алмазних відрізних кругів слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному крузі відповідала напрямку обертання
електроінструмента (див. стрілку напрямку обертання на
головці редуктора).
Послідовність монтажу зображена на сторінці з
малюнками.
Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

(11)

 і затягніть її за допомогою

ріжкового ключа під два отвори.

u

Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що
шліфувальний інструмент не зачіпає захисний
кожух або інші деталі.

Опорний фланець шліфувального
шпинделя M 14:

 В опорному фланці

(9)

 на

центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу).

Якщо кільця круглого перерізу

нема або воно пошкоджене,

 опорний фланець

(9)

необхідно обов’язково замінити перед подальшим
використанням.

Віялоподібний шліфувальний круг

u

Для роботи з віялоподібним кругом завжди
монтуйте захист для рук

(16)

.

Гумовий тарілчаcтий шліфувальний круг

u

Для робіт з гумовим тарілчастим шліфувальним
кругом

(17)

завжди монтуйте захист для рук (16).

Послідовність монтажу зображена на сторінці з
малюнками.
Надіньте гумову опорну шліфувальну тарілку

(17)

 на

шліфувальний шпиндель

(15)

.

Притисніть шліфувальну шкурку

(18)

 міцно до нижнього

боку гумової опорної шліфувальної тарілки

(17)

.

Накрутіть круглу гайку

(19)

 і затягніть її за допомогою

ріжкового ключа під два отвори.

Чашкова/дискова щітка

u

Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук

(16).

Послідовність монтажу зображена на сторінці з
малюнками.
Чашкову/дискову щітку потрібно накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Міцно затягніть чашкову/дискову щітку вилковим
гайковим ключем.

Дозволені шліфувальні інструменти

Дозволяється використовувати усі названі в цій інструкції
шліфувальні інструменти.
Допустима частота обертання [хвил.

-1

] або колова

швидкість [м/с] використовуваних шліфувальних
інструментів має принаймні відповідати даним,
зазначеним в нижчеподаній таблиці.
З цієї причини зважайте на допустиму

частоту обертання

або колову швидкість

, зазначені на етикетці

шліфувального інструмента.

макс. [мм]

[мм]

D

b

d

[хвил.

-1

]

[м/с]

100

115

125

7

7

7

16

22,2

22,2

11000

11000

11000

80

80

80

100

115

125

–

–

–

–

–

–

11000

11000

11000

80

80

80

75

30

M 14

11000

45

82

–

M 14

11000

80

Повертання головки редуктора

u

Перед усіма маніпуляціями з електроінструментом
(напр., технічним обслуговуванням, заміною
робочого інструмента тощо), а також при його
транспортуванні і зберіганні виймайте
