Per rimuovere la batteria

(5)

, premere il tasto di sbloccaggio

(6)

 ed estrarre verso l’alto la batteria dall’elettroutensile.

Durante tale operazione, non esercitare forza.

Indicatore del livello di carica della batteria

I LED verdi dell’apposito indicatore indicano il livello di cari-
ca della batteria. Per ragioni di sicurezza, il livello di carica si
può verificare esclusivamente ad elettroutensile fermo.
Per visualizzare il livello di carica, premere il tasto dell’indi-
catore livello di carica della batteria   o

. Ciò sarà possibi-

le anche a batteria rimossa.
Se premuto il tasto dell’indicatore livello di carica della batte-
ria non si illumina alcun LED, ciò significa che la batteria è di-
fettosa e che deve essere sostituita.

Tipo di batteria GBA 18V...

LED

Autonomia

Luce fissa, 3 LED verdi

60−100 %

Luce fissa, 2 LED verdi

30−60 %

Luce fissa, 1 LED verde

5−30 %

Luce lampeggiante, 1 LED verde

0−5 %

Tipo di batteria ProCORE18V...

LED

Autonomia

Luce fissa, 5 LED verde

80−100 %

Luce fissa, 4 LED verde

60−80 %

Luce fissa, 3 LED verdi

40−60 %

Luce fissa, 2 LED verdi

20−40 %

Luce fissa, 1 LED verde

5−20 %

Luce lampeggiante, 1 LED verde

0−5 %

Montaggio del dispositivo di sicurezza

u

Prima di qualsiasi intervento sull’elettroutensile (ad
es. interventi di manutenzione, sostituzione dell’ac-
cessorio ecc.), prelevare la batteria, anche nel caso in
cui occorra trasportarlo o conservarlo.

 In caso di azio-

namento accidentale dell’interruttore di avvio/arresto
sussiste pericolo di lesioni.

Avvertenza:

dopo una rottura della mola abrasiva durante il

funzionamento, oppure in caso di danni ai dispositivi di al-
loggiamento sulla cuffia di protezione/sull’elettroutensile,
l’elettroutensile andrà immediatamente inviato al Servizio
Clienti post-vendita. Per gli indirizzi, vedere il paragrafo
«Servizio di assistenza e consulenza tecnica».

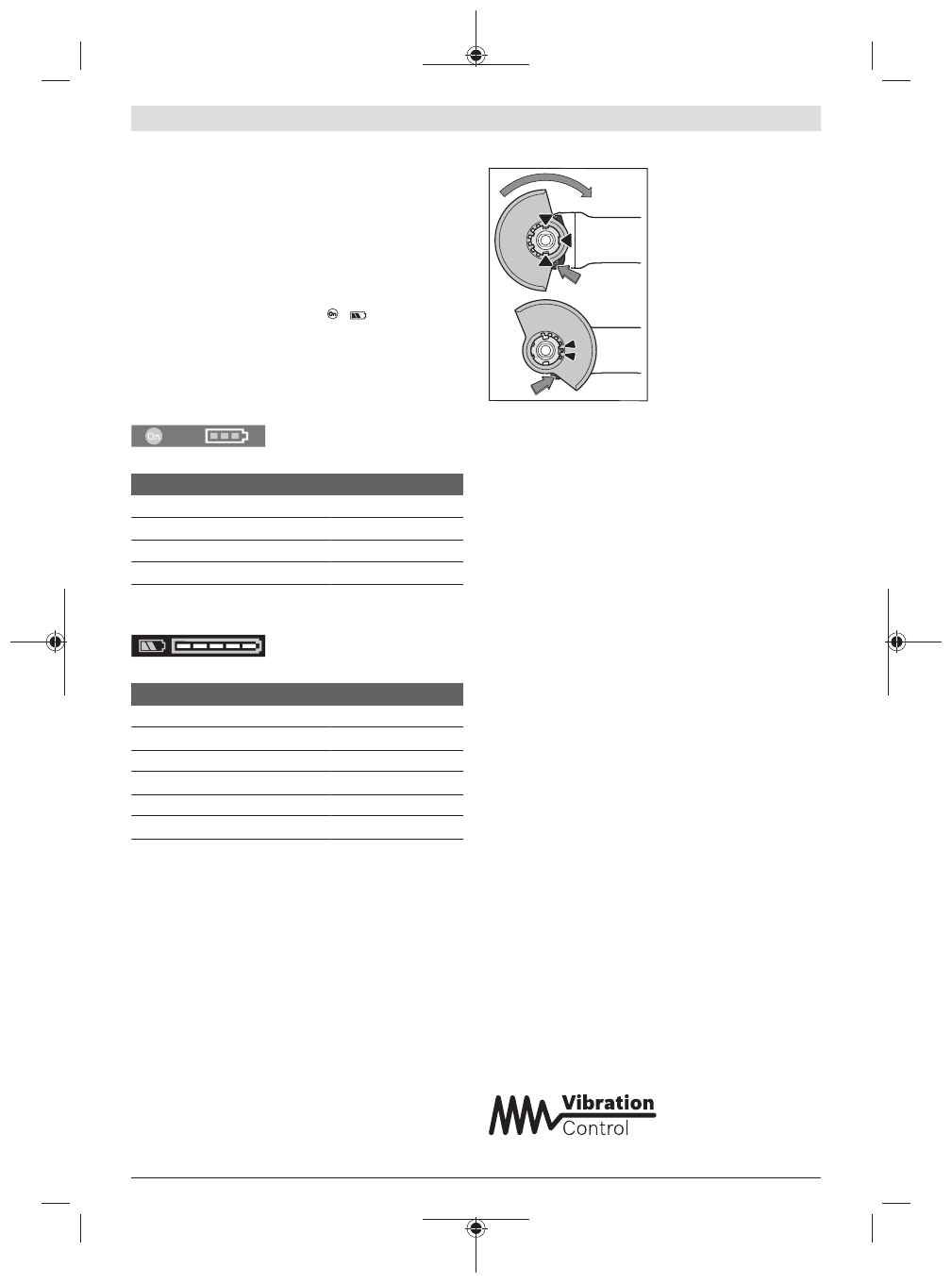

Cuffia di protezione per levigatura

Applicare la cuffia di prote-
zione

(8)

 nell’alloggiamento

dell’elettroutensile, sino a
quando le camme di codifica
della cuffia stessa coincidano
con l’alloggiamento. A tale
scopo, premere e mantenere
premuta la leva di sbloccag-
gio

(1)

.

Spingere la cuffia di protezio-
ne

(8)

 sul collare dell’alberi-

no, sino a quando la fascia
della cuffia di protezione si
trovi sulla flangia dell’elet-
troutensile e ruotare la cuffia

di protezione sino a farla scattare udibilmente in posizione.
Adattare la posizione della cuffia di protezione

(8)

 in base al-

la lavorazione da eseguire. A tale scopo, spingere la leva di
sbloccaggio

(1)

 verso l’alto e ruotare la cuffia di protezione

(8)

 nella posizione desiderata.

u

Regolare sempre la cuffia di protezione

(8)

in modo

che entrambe le camme della levatta di sbloccaggio

(1)

si innestino negli appositi incavi della cuffia di

protezione

(8).

u

Regolare la cuffia di protezione

(8)

in modo da impedi-

re proiezioni di scintille in direzione dell’operatore.

u

La cuffia di protezione

(8)

dovrà potersi ruotare sol-

tanto azionando la leva di sbloccaggio (1). In caso con-
trario, l’elettroutensile non andrà più utilizzato e an-
drà inviato al Servizio Assistenza Clienti.

Avvertenza:

Le camme di codifica sulla cuffia di protezione

(8)

 garantiscono che si possa montare soltanto una cuffia di

protezione compatibile con l’elettroutensile del caso.

Cuffia di protezione per taglio

u

Per il taglio con abrasivi legati, utilizzare sempre la
cuffia di protezione per taglio

(12)

.

u

Per il taglio nella pietra, provvedere ad un’adeguata
aspirazione della polvere.

La cuffia di protezione per taglio

(12)

 andrà montata analo-

gamente alla cuffia di protezione per levigatura

(8)

.

Cuffia di aspirazione per taglio con slitta di guida

La cuffia di aspirazione per taglio con slitta di guida

(22)

 an-

drà montata analogamente alla cuffia di protezione per levi-
gatura

(8)

.

Impugnatura supplementare

u

Impiegare l’elettroutensile esclusivamente con l’impu-
gnatura supplementare

(7)

.

Avvitare l’impugnatura supplementare

(7)

 a destra o a sini-

stra della testata ingranaggi, in base alla modalità di lavoro.

Impugnatura supplementare antivibrazioni

L’impugnatura supplemen-
tare antivibrazioni permette
di lavorare a vibrazione ri-
