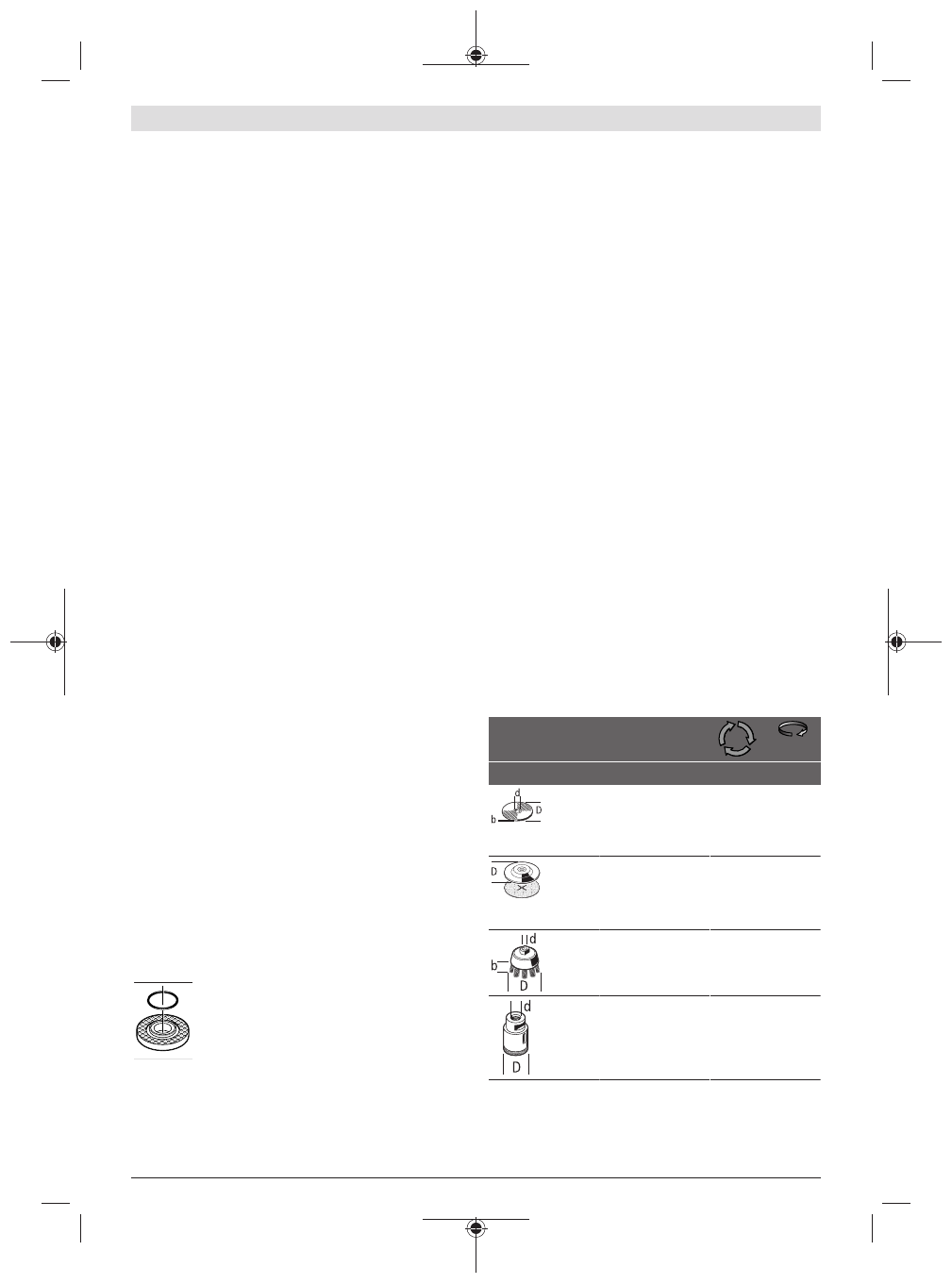

Deutsch |

13

u

Nehmen Sie keinerlei Veränderungen am Zusatzgriff
vor.

Verwenden Sie einen beschädigten Zusatzgriff nicht wei-
ter.

Handschutz

u

Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler

(17)

oder mit der Topfbürste/Scheibenbürste/Fä-

cherschleifscheibe immer den Handschutz

(16)

.

Befestigen Sie den Handschutz

(16)

 mit dem Zusatzgriff

(7)

.

Schleifwerkzeuge montieren

u

Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

 Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

u

Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

 Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

(15)

 und alle zu montieren-

den Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerk-
zeuge die Spindel-Arretiertaste

(3)

, um die Schleifspindel

festzustellen.

u

Betätigen Sie die Spindel-Arretiertaste nur bei still-
stehender Schleifspindel.

Das Elektrowerkzeug kann

sonst beschädigt werden.

Schleif- /Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

(11)

 auf und spannen diese mit dem Zweiloch-

schlüssel.

u

Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

Aufnahmeflansch für Schleifspindel M 14:

Im Aufnahmeflansch

(9)

 ist um den Zentrier-

bund ein Kunststoffteil (O-Ring) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt,

muss der Aufnahmeflansch

(9)

 vor der Weiter-

verwendung unbedingt ersetzt werden.

Fächerschleifscheibe

u

Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz

(16)

.

Gummi-Schleifteller

u

Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler

(17)

immer den Handschutz (16).

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schieben Sie den Gummischleifteller

(17)

 auf die Schleif-

spindel

(15)

.

Drücken Sie das Schleifblatt

(18)

 fest auf die Unterseite des

Gummischleiftellers

(17)

 auf.

Schrauben Sie die Rundmutter

(19)

 auf und spannen Sie

diese mit einem Zweilochschlüssel.

Topfbürste/Scheibenbürste

u

Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz

(16).

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige

Drehzahl bzw. Um-

fangsgeschwindigkeit

 auf dem Etikett des Schleifwerkzeu-

ges.

max. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

100

115

125

7

7

7

16

22,2

22,2

11000

11000

11000

80

80

80

100

115

125

–

–

–

–

–

–

11000

11000

11000

80

80

80

75

30

M 14

11000

45

82

–

M 14

11000

80

Getriebekopf drehen

u

Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
