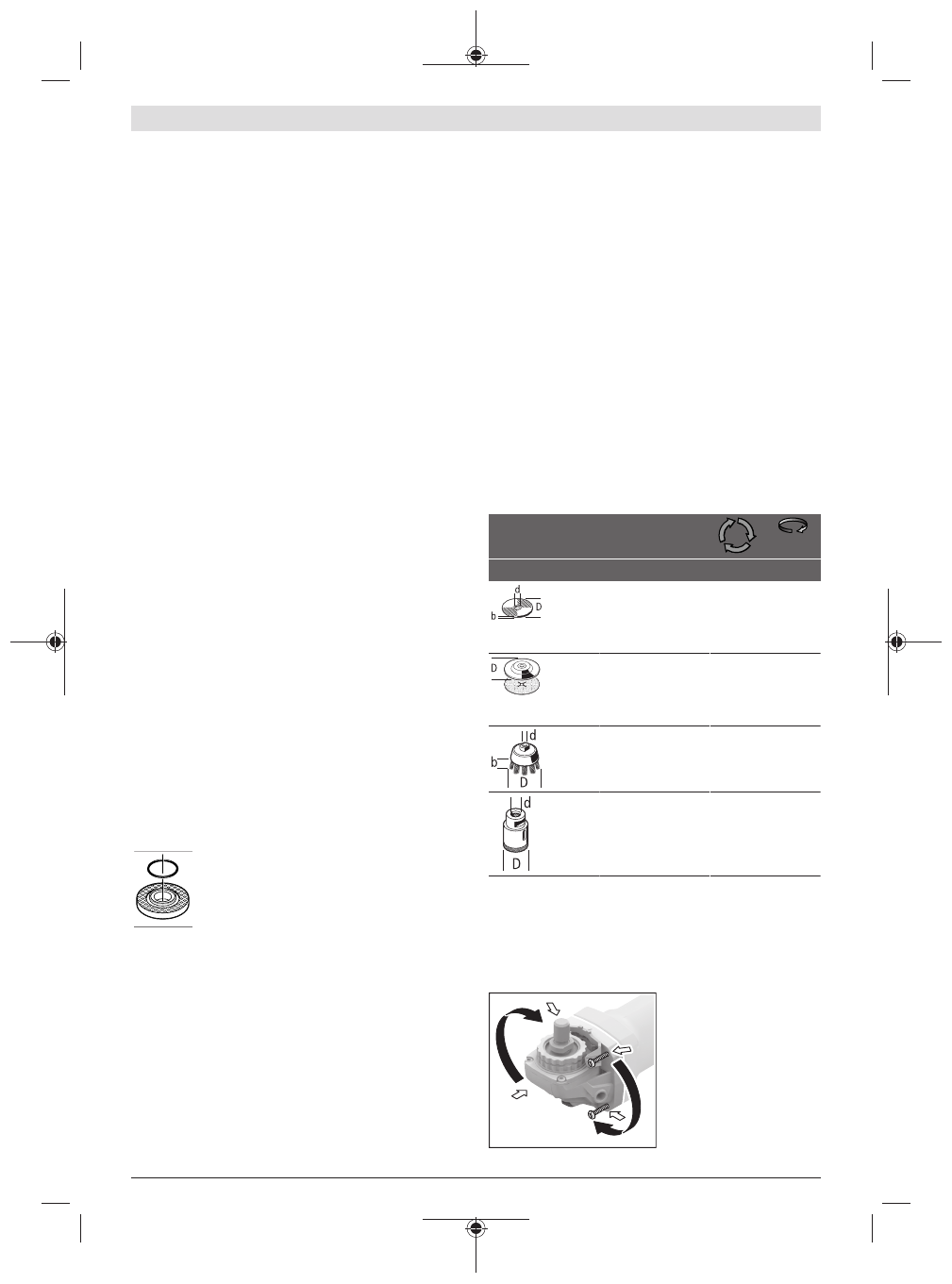

152

 | Čeština

Ochrana rukou

u

Pro práci s gumovým brusným talířem

(17)

nebo

s hrncovým kartáčem / kotoučovým kartáčem /
vějířovým brusným kotoučem vždy namontujte
ochranu rukou

(16)

.

Ochranu rukou

(16)

 upevněte pomocí přídavné rukojeti

(7)

.

Montáž brusných nástrojů

u

Před každou prací na elektronářadí (např. údržba,
výměna nástrojů) a při jeho přepravě a uskladnění
vyjměte akumulátor.

 Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

u

Nedotýkejte se brusných a rozbrušovacích kotoučů,
dokud nevychladnou.

 Kotouče se při práci silně

zahřívají.

Vyčistěte brusné vřeteno

(15)

 a všechny díly, které budete

montovat.
Pro upnutí a uvolnění brusných nástrojů stiskněte aretační
tlačítko vřetena

(3)

, abyste brusné vřeteno zablokovali.

u

Aretační tlačítko vřetena ovládejte, jen když je brusné
vřeteno zastavené.

Jinak se může elektronářadí

poškodit.

Brusný/dělicí kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí
odpovídat upínací přírubě. Nepoužívejte adaptéry ani
redukce.
Při používání diamantových dělicích kotoučů dbejte na to,
aby se šipka směru otáčení na diamantovém dělicím kotouči
shodovala se směrem otáčení elektrického nářadí (viz šipka
směru otáčení na hlavě převodovky).
Pořadí při montáži je vyobrazené na stránce s obrázky.
Pro upevnění brusného/dělicího kotouče našroubujte
upínací matici

(11)

 a utáhněte ji kolíkovým klíčem.

u

Po montáži brusného nástroje před zapnutím
zkontrolujte, zda je brusný nástroj správně
namontovaný a zda se může volně otáčet. Zajistěte,
aby se brusný nástroj nedotýkal ochranného krytu
nebo dalších dílů.

Upínací příruba pro brusné vřeteno M 14:

V upínací přírubě

(9)

 je okolo středicího

nákružku nasazený plastový díl (těsnicí
kroužek).

Pokud těsnicí kroužek chybí nebo

je poškozený

, musí se upínací příruba

(9)

před dalším používáním bezpodmínečně vyměnit.

Vějířový brusný kotouč

u

Při práci s vějířovým brusným kotoučem vždy
namontuje ochranu rukou

(16)

.

Gumový brusný talíř

u

Při práci s gumovým brusným talířem

(17)

vždy

namontuje ochranu rukou (16).

Pořadí při montáži je vyobrazené na stránce s obrázky.
Nasaďte gumový brusný talíř

(17)

 na brusné vřeteno

(15)

.

Pevně přitlačte brusný papír

(18)

 na spodní stranu

gumového brusného talíře

(17)

.

Našroubujte kruhovou matici

(19)

 a utáhněte ji kolíkovým

klíčem.

Hrncový kartáč / kotoučový kartáč

u

Při práci s hrncovým kartáčem nebo kotoučovým
kartáčem vždy namontuje ochranu rukou

(16).

Pořadí při montáži je vyobrazené na stránce s obrázky.
Hrncový kartáč / kotoučový kartáč musí být možné na brusné
vřeteno našroubovat natolik, aby pevně doléhal k přírubě
brusného vřetena na konci závitu brusného vřetena.
Utáhněte hrncový kartáč / kotoučový kartáč stranovým
klíčem.

Schválené brusné nástroje

Můžete používat všechny brusné nástroje uvedené v tomto
návodu k obsluze.
Přípustné otáčky [ot/min], resp. přípustná obvodová
rychlost [m/s] použitých brusných nástrojů musí odpovídat
minimálně údajům v následující tabulce.
Zohledněte proto přípustné

otáčky, resp. obvodovou

rychlost

 na etiketě brusného nástroje.

max. [mm]

[mm]

D

b

d

[min

–1

]

[m/s]

100

115

125

7

7

7

16

22,2

22,2

11 000

11 000

11 000

80

80

80

100

115

125

–

–

–

–

–

–

11 000

11 000

11 000

80

80

80

75

30

M 14

11 000

45

82

–

M 14

11 000

80

Otočení převodové hlavy

u

Před každou prací na elektronářadí (např. údržba,
výměna nástrojů) a při jeho přepravě a uskladnění
vyjměte akumulátor.

 Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

Hlavu převodovky můžete
otáčet v krocích po 90°. Tím
lze dosáhnout toho, že
vypínač bude při zvláštních
pracovních situacích
v příhodnější poloze pro
manipulaci, např. pro
leváky.
Úplně vyšroubujte
4 šrouby. Opatrně otočte

1 609 92A 5GT | (14.06.2021)

Bosch Power Tools
