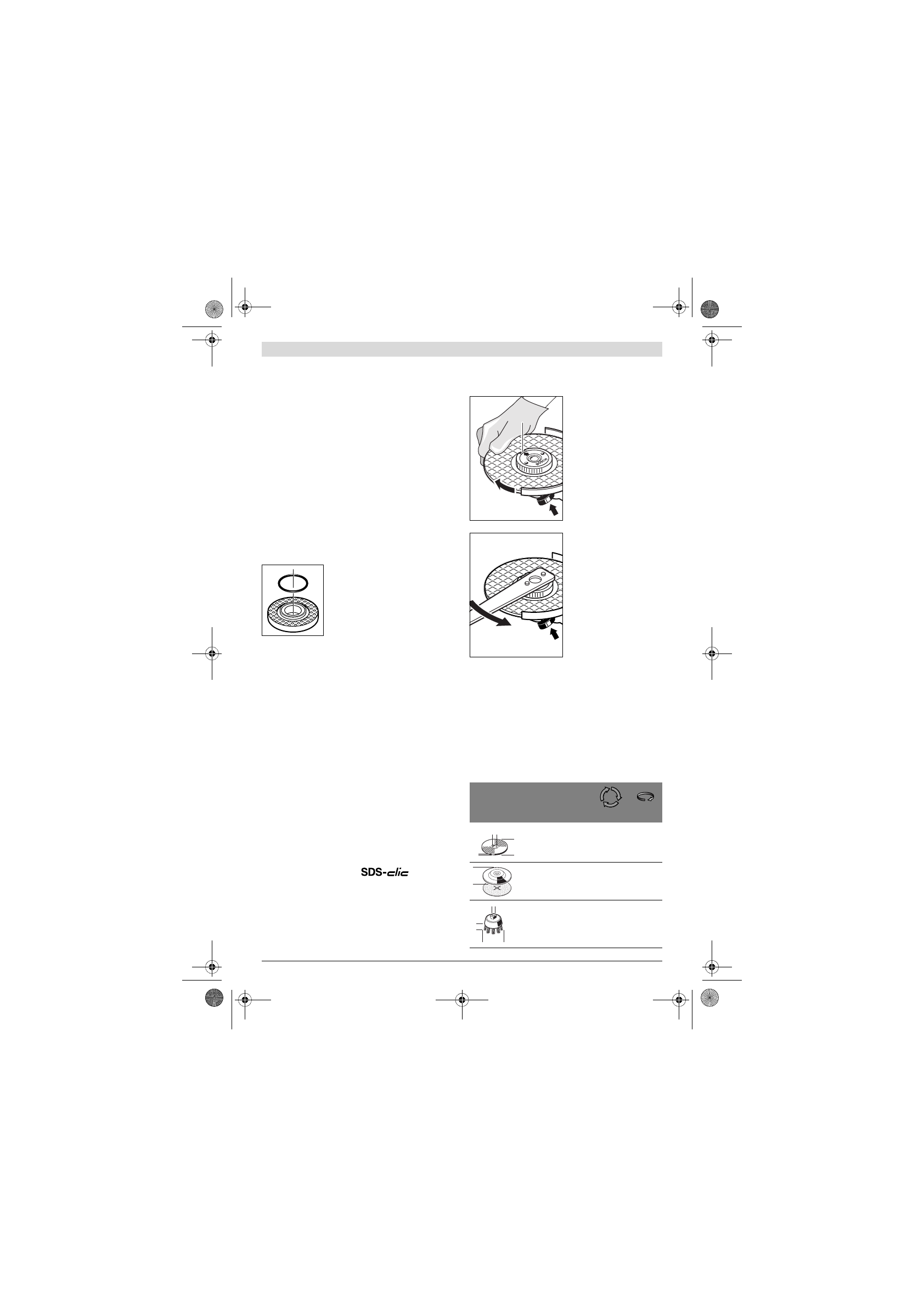

 | Français

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Disque à meuler/à tronçonner

Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.

Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).

L’ordre du montage est indiqué sur la page des graphiques.

Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

10

 et serrez-le à l’aide de la clé à ergots, voir cha-

pitre « Ecrou de serrage rapide ».



Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque

8

.

Au cas où cette

rondelle élastique fasse défaut ou
qu’elle soit endommagée,

 il faut abso-

lument remplacer la flasque d’entraîne-
ment

8

 avant de continuer à l’utiliser

l’outil.

Plateau à lamelles



Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 16.

Plateau de ponçage en caoutchouc



Lors de travaux avec le plateau de ponçage en caout-
chouc 17, montez toujours le protège-main 16.

L’ordre du montage est indiqué sur la page des graphiques.

Montez l’écrou cylindrique

19

 et serrez-le à l’aide de la clé à

ergots.

Brosse boisseau/brosse circulaire



Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 16.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.

Ecrou de serrage rapide

Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide

11

 au lieu de l’écrou de serrage

10

.



L’écrou de serrage rapide 11 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.

N’utilisez qu’un écrou de serrage rapide 11 en parfait état.

Lors du vissage, veillez à ce que la face avec le marquage
de l’écrou de serrage rapide 11 ne soit pas dirigée vers la
meule; la flèche doit être dirigée vers la marque 25.

Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche

2

. Afin de serrer

l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.

Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.

Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clé à
ergots.

 Positionnez la clé à

ergots conformément à la fi-
gure.

Outils de meulage autorisés

Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.

La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.

En conséquence, respectez la

vitesse de rotation ou la vi-

tesse circonférentielle

 admissible figurant sur l’étiquette de

l’outil de meulage.

max.

[mm]

[mm]

D

b

d

[tr/min]

[m/s]

115
125
150

7
7
7

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

25

b

d

D

D

D

b

d
