182

 | Русский

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Заявление о соответствии

Мы заявляем под нашу единоличную ответственность, что
описанный в разделе «Tехнические данные» продукт от-
вечает всем соответствующим положениям Директив
2011/65/EU, до 19 апреля 2016: 2004/108/EС, начиная
с 20 апреля 2016: 2014/30/EU, 2006/42/EС, включая их
изменения, а также следующим нормам:
EN 60745-1, EN 60745-2-3.

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 16.02.2015

Сборка

Установка защитных устройств



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Указание:

При поломке шлифовального круга во время

работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

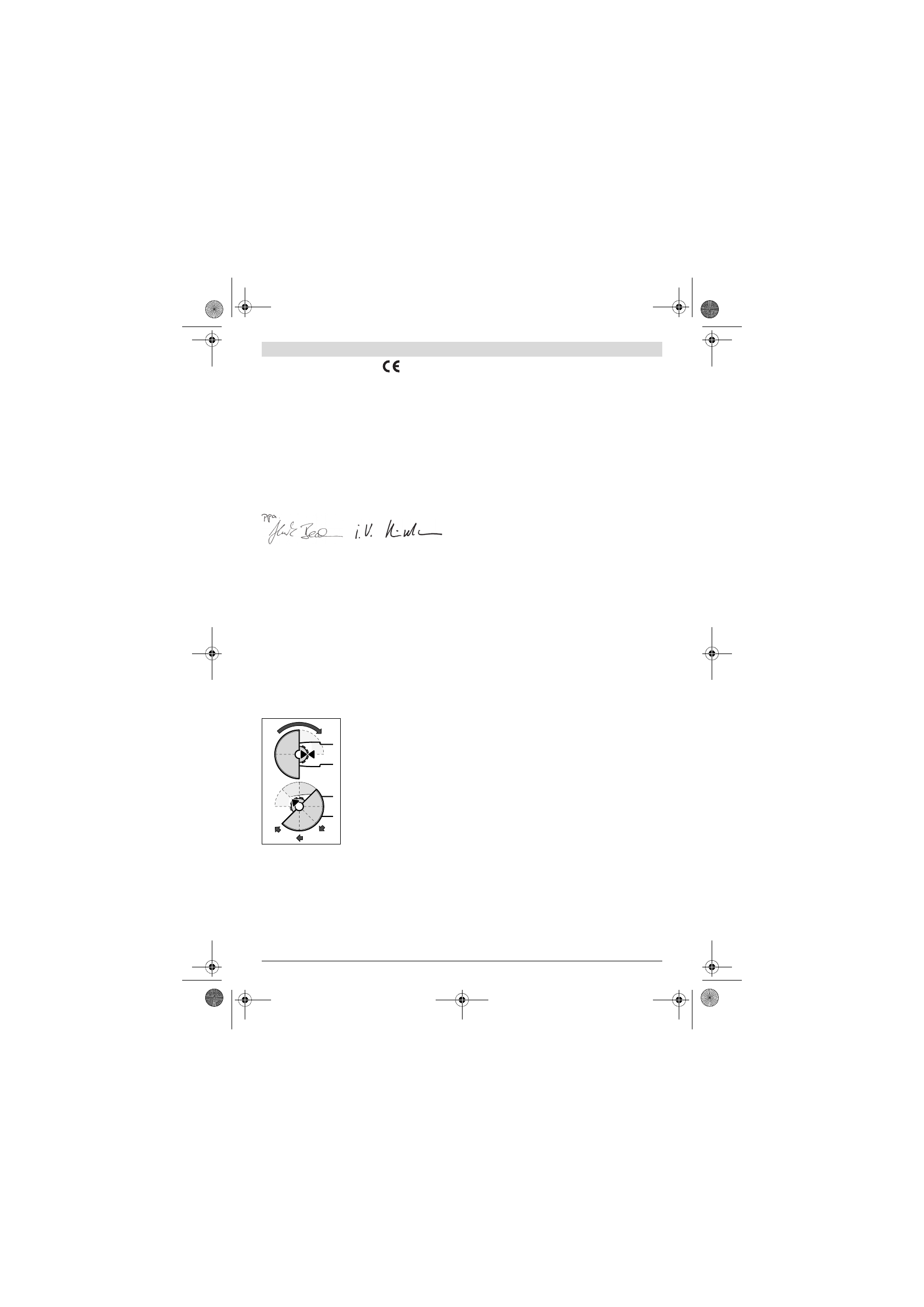

Защитный кожух для шлифования

Насадите защитный кожух

12

 на

шейку шпинделя согласно ри-
сунку. Треугольные метки за-
щитного кожуха должны совпа-
дать с соответствующими мет-
ками на головке редуктора.

Прижав, посадите защитный ко-
жух

12

 на шейку шпинделя, что-

бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.

Установите защитный кожух

12

в соответствии с требованиями рабочего процесса. Для
этого придавите рычаг разблокировки

1

 вверх и поверни-

те защитный кожух

12

 в желаемое положение.



Установите защитный кожух 12 так, чтобы исклю-
чался выброс искр в направлении оператора.



Защитный кожух 12 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.

Указание:

 Кулачки кодирования

12

 гарантируют установ-

ку только подходящего к электроинструменту защитного
кожуха.

Защитный кожух для отрезания



Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 14.



Для резки камня обеспечьте достаточный отсос пы-
ли.

Защитный кожух для отрезания

14

 монтируется так же,

как и защитный кожух для шлифования

12

.

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

21

 монтируется так же, как и защитный кожух для

шлифования

12

.

Вытяжной колпак для шлифования

Для шлифования без выделения пыли слоев краски, ла-
ков и пластмасс с помощью твердосплавного чашечного
шлифовального круга

9

 или резиновой шлифовальной та-

релки

17

 со шлифовальной шкуркой

18

 Вы можете ис-

пользовать вытяжной колпак

7

. Вытяжной колпак

7

 не

пригоден для обработки металла.

К вытяжному колпаку

7

 можно подключить подходящий

пылесос фирмы Bosch.

Вытяжной колпак

7

 устанавливается как и защитный ко-

жух

12

. Щетки по кругу можно менять.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 5.

Привинтите дополнительную рукоятку

5

 справа или слева

от редукторной головки в зависимости от способа работы.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 17
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 16.

Закрепляйте защитный щиток

16

 дополнительной рукоят-

кой

5

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

6

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

2

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
