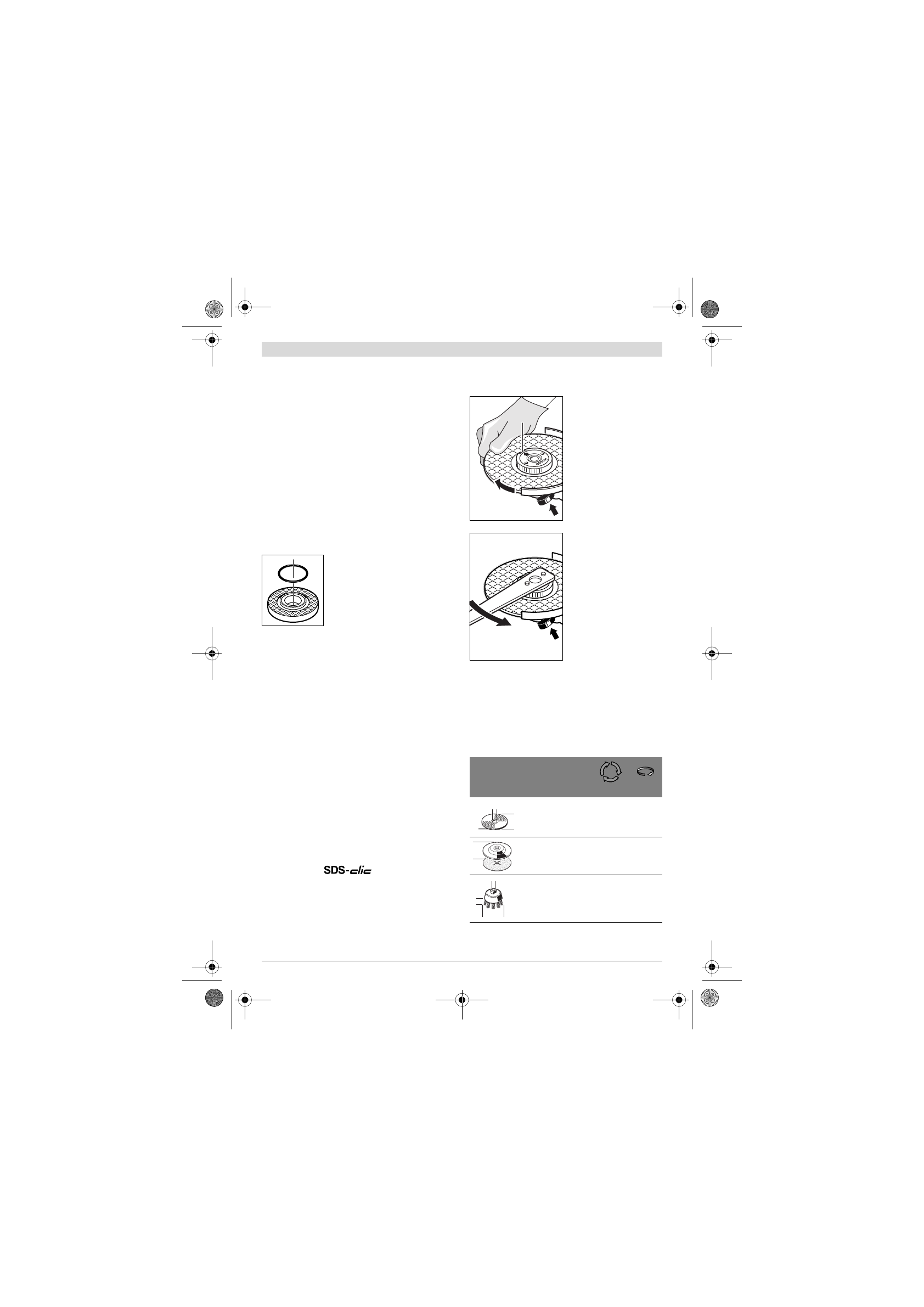

 Nederlands |

75

Bosch Power Tools

1 609 92A 16W | (12.2.15)

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gatdia-
meter moet bij de opnameflens passen. Gebruik geen adap-
ters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draairich-
ting van het elektrische gereedschap (zie draairichtingpijl op
de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u
de spanmoer

10

 op de as en spant u de spanmoer met de pen-

sleutel, zie het gedeelte „Snelspanmoer ”.



Controleer na de montage van het slijpgereedschap en
vóór het inschakelen of het slijpgereedschap correct is
gemonteerd en vrij kan draaien. Controleer dat het
schuurgereedschap de beschermkap of andere delen
niet raakt.

In de opnameflens

8

 is rondom de cen-

treerkraag een kunststof onderdeel (O-
ring) ingezet.

Als de O-ring ontbreekt

of beschadigd is,

 moet de opna-

meflens

8

 beslist worden vervangen

voordat het gereedschap verder wordt
gebruikt.

Lamellenschijf



Monteer voor werkzaamheden met de lamellenschijf
altijd de handbescherming 16.

Rubber steunschijf



Monteer voor werkzaamheden met de rubber steun-
schijf 17 altijd de handbescherming 16.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Schroef de ronde moer

19

 op de as en span deze met de pen-

sleutel.

Komstaalborstel of vlakstaalborstel



Monteer voor werkzaamheden met de komstaal- of
vlakstaalborstel altijd de handbescherming 16.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uit-
gaande as kunnen worden geschroefd, dat deze nauw aan-
sluit op de flens aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlakstaalborstel met
een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereedschappen zonder
hulpgereedschap kunt u in plaats van de spanmoer

10

 de

snelspanmoer

11

 gebruiken.



De snelspanmoer 11 mag alleen worden gebruikt voor
slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die
helemaal in orde is.

Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 11 niet naar de slijpschijf
wijst. De pijl moet naar de indexmarkering 25 wijzen.

Druk op de asblokkeerknop

2

om de uitgaande as vast te
zetten. Om de snelspanmoer
vast te draaien, draait u de
slijpschijf krachtig met de wij-
zers van de klok mee.

Een op de juiste manier be-
vestigde en onbeschadigde
snelspanmoer kunt u los-
draaien door de kartelring te-
gen de wijzers van de klok in
met de hand los te draaien.

Draai een vastzittende snel-
spanmoer nooit met een
tang los, maar gebruik de
pensleutel.

 Plaats de pen-

sleutel zoals op de afbeelding
getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze ge-
bruiksaanwijzing worden genoemd.

Het toegestane toerental [min

-1

] en de omtreksnelheid [m/s]

van de gebruikte slijpgereedschappen moeten minstens even
hoog zijn als de in de volgende tabel aangegeven waarden.

Let daarom op

het toegestane toerental resp. de toegesta-

ne omtreksnelheid

 op het etiket van het slijpgereedschap.

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125
150

7
7
7

22,2
22,2
22,2

11 000
11 000

9 300

80
80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

25

b

d

D

D

D

b

d
