 | Polski

1 609 92A 16W | (12.2.15)

Bosch Power Tools

Pokrywa odsysająca do szlifowania

Do bezpyłowego szlifowania farb, lakierów i tworzyw sztucz-
nych, przy użyciu tarczy garnkowej pokrytej węglikami spie-
kanymi

9

 lub gumowego talerza szlifierskiego

17

 z papierem

ściernym,

18

 można zastosować pokrywę ssącą

7

. Pokrywa

ssąca

7

 nie nadaje się do obróbki metalu.

Do pokrywy ssącej

7

 można podłączyć odpowiedni odkurzacz

firmy Bosch.

Montaż pokrywy ssącej

7

 odbywa się tak samo jak montaż

osłony tarczy

12

. Wieniec szczotkowy jest wymienny.

Uchwyt dodatkowy



Urządzenie należy używać jedynie z uchwytem dodat-
kowym 5.

Uchwyt dodatkowy

5

 należy zamocować –  w zależności od

rodzaju pracy –  po prawej lub lewej stronie głowicy elektro-
narzędzia.

Osłona ręki



Przed rozpoczęciem obróbki gumową tarczą szlifierską
17 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 16.

Osłonę ręki

16

 mocuje się za pomocą uchwytu dodatkowego

5

.

Montaż narzędzi szlifierskich



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną.

Tarcze rozgrzewają się podczas pracy do bar-

dzo wysokich temperatur.

Wrzeciono szlifierki

6

 i wszystkie części, które mają zostać za-

montowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady

2

, unieruchomiającego wrzeciono szlifier-

ki.



Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome.

W

przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.

Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).

Kolejność montażu ukazana jest na stronach graficznych.

Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić
nakrętkę mocującą

10

, a następnie zamocować ją za pomocą

klucza dwutrzpieniowego, zob. rozdział „Szybkozaciskowa
śruba mocująca “.



Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

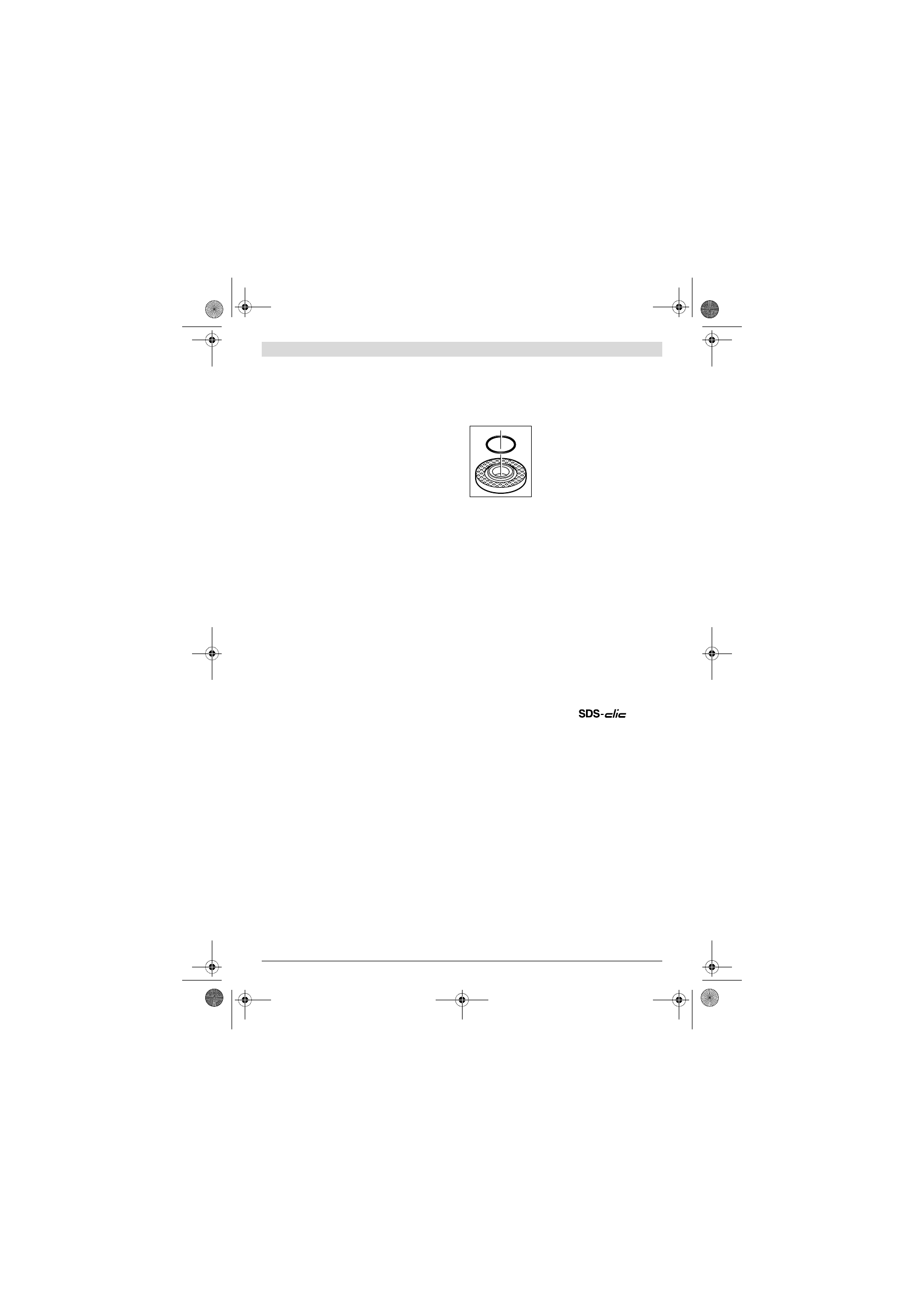

W kołnierzu

8

, w podtoczeniu znajduje

się okrągły pierścień uszczelniający
(tzw. o-ring).

Jeżeli brakuje tej

uszczelki, lub jest ona uszkodzona,

kołnierz mocujący

8

 należy koniecznie

wymienić przed przystąpieniem do dal-
szej eksploatacji narzędzia.

Ściernica wachlarzowa



Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 16.

Tarcza gumowa



Do pracy przy użyciu gumowego talerza szlifierskiego
17 należy zawsze montować osłonę rąk 16.

Kolejność montażu ukazana jest na stronach graficznych.

Nałożyć nakrętkę okrągłą

19

 i dokręcić ją kluczem dwutrzpie-

niowym.

Szczotka garnkowa/Szczotka tarczowa



Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 16.

Kolejność montażu ukazana jest na stronach graficznych.

Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej

10

 zastosować nakrętkę

szybkomocującą

11

.



Nakrętkę szybkomocującą 11 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 11 musi być w nie-
nagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta strona na-
krętki szybkomocującej 11, na której znajduje się napis
nie była skierowana w stronę tarczy szlifierskiej; strzałka
musi pokrywać się ze wskaźnikiem 25.
