84

 | Română

1 609 92A 3AZ | (8.3.17)

Bosch Power Tools

Introducerea accesoriului (vezi figura A)

Puneţi accesoriul pe o suprafaţă plană. Inscripţia accesoriului
trebuie să fie lizibilă de sus.

Rotiţi accesoriul, aducându-l într-o poziţie de lucru avantajoa-
să pentru lucrarea respectivă. Sunt posibile douăsprezece
poziţii decalate cu 30 °.

Apăsaţi scula electrică în unghiul dorit pe accesoriu, până
când acesta se fixează cu un zgomot perceptibil.



Verificaţi fixarea sigură a accesoriului.

Accesoriile fixa-

te greşit sau nesigur se pot desprinde în timpul funcţionării
sculei electrice şi vă pot pune în pericol.

Extragerea accesoriului (vezi figura B)

Deschideţi în acest scop, până la punctul de oprire, pârghia
AutoClic

1

. Accesoriul este aruncat afară.

Montarea şi ajustarea limitatorului de reglare a adâncimii

Limitatorul de reglare a adâncimii

14

 poate fi folosit în timpul

lucrului cu pânze de ferăstrău segmentate.

Dacă este necesar, extrageţi un accesoriu deja montat.

Împingeţi limitatorul de reglare a adâncimii

14

 până la punctul

de oprire, cu partea inscripţionată îndreptată în sus, trecân-
du-l peste sistemul de de prindere accesorii

9

 şi montaţi-l pe

capul angrenajului sculei electrice.

Limitatorul de reglare a adâncimii este prevăzut pentru urmă-
toarele adâncimi de tăiere:
– Cu pânze de ferăstrău segmentate ACZ 85 .. cu diametrul

de 85 mm: adâncimi de tăiere de 8 mm, 10 mm, 12 mm şi
14 mm (inscripţionate pe limitatorul de reglare a adâncimii
cu caractere mai mari şi fără paranteze).

– Cu pânze de ferăstrău segmentate ACZ 100 .. cu diametru

de100 mm: adâncimi de tăiere de14 mm, 16 mm, 18 mm
şi 20 mm (inscripţionate pe limitatorul de reglare a adânci-
mii cu caractere mai mici şi între paranteze).

Montaţi pânza de ferăstrău segmentată potrivită pentru adân-
cimea de tăiere dorită. Împingeţi limitatorul de reglare a adân-
cmii

14

 de pe sistemul de prindere accesorii

9

 în direcţia ac-

cesoriului, până când îl puteţi roti liber. Rotiţi asfel limitatorul
de reglare a adâncimii

14

, încât adâncimea de tăiere dorită să

se afle deasupra porţiunii pânzei de ferăstrău care este folosi-
tă la tăiere. Împingeţi din nou limitatorul de reglare a adânci-
mii

14

 până la punctul de oprire de pe capul angrenajului scu-

lei electrice.

Demontaţi limitatorul de reglare a adâncimii

14

 pentru toate

celelalte adâncimi de tăiere şi pentru lucrul cu alte accesorii.
Extrageţi în acest scop accesoriul şi demontaţi limitatorul de
reglare a adâncimii de pe capul angrenajului.

Montarea mânerului suplimentar
(accesorii opţionale)

Mânerul suplimentar cu amortizor de vibraţii face posibil
lucrul mai plăcut şi mai sigur.

Înşurubaţi mânerul suplimentar în funcţie de modul de lucru,
în partea stângă sau dreaptă a capului angrenajului.



Nu mai continuaţi să folosiţi scula electrică dacă mâne-
rul suplimentar este deteriorat. Nu aduceţi niciun fel de
modificări mânerului suplimentar.

Montarea/schimbarea foii abrazive de pe placa de
şlefuit

Placa de şlefuit

12

 este prevăzută cu o ţesătură tip arici, pen-

tru ca dumneavoatră să puteţi fixa pe aceasta, repede şi sim-
plu, foile abrazive cu prindere tip arici.

Scuturaţi prin batere ţesătura tip arici a plăcii de şlefuit

12

înainte de aşezarea foii abrazive

13

, pentru a permite aderen-

ţa optimă.

Puneţi foaia abrazivă

13

 coliniar pe o latură a plăcii de şlefuit

12

, apoi aplicaţi foaia abrazivă pe placa de şlefuit şi fixaţi-o bi-

ne prin presare.

Pentru asigurarea aspirării optime a prafului, aveţi grijă ca de-
cupajele foile abrazive să se suprapună pe orificiile plăcii de
şlefuit.

Pentru scoaterea foii abrazive

13

 apucaţi-o pe aceasta de un

vârf şi trageţi-o jos de pe placa de şlefuit

12

.

Puteţi folosi toate foile abrazive, pâslele de lustruit şi de pos-
tavurile de curăţat cu dimensiunea de 93 mm, pentru şlefui-
toare Delta ale programului de accesorii Bosch.

Accesoriile de şlefuit ca postavul/pâsla de lustruit se fixează
în acelaşi mod pe placa de şlefuit.

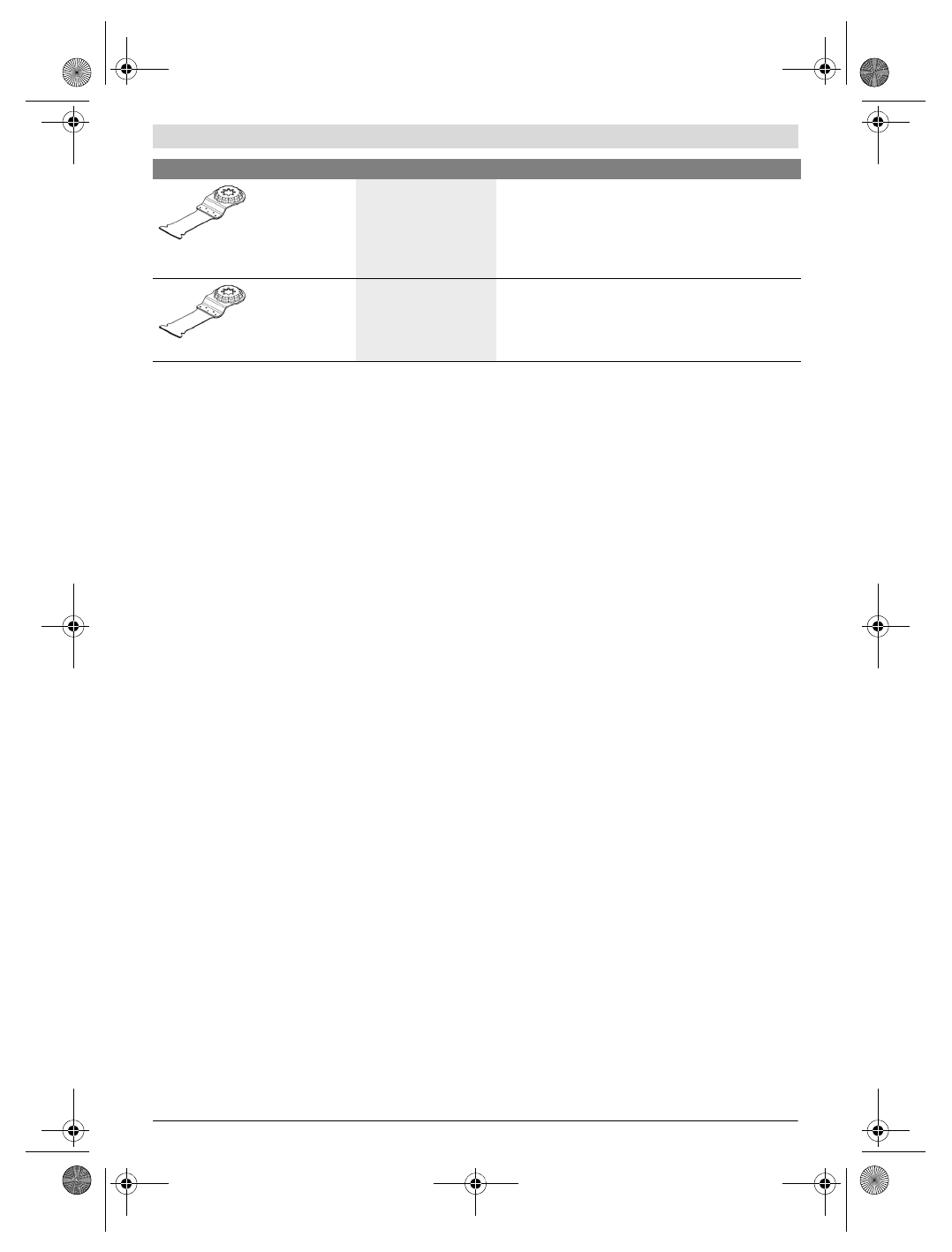

Pânză de ferăstrău
bimetal cu intrare
directă în mate-
rial, pentru metal

lemn,
materiale lemnoase abra-
zive,
materiale plastice,
cuie şi şuruburi călite,
ţevi din metale neferoase

Tăieri rapide şi adânci, cu intrare directă în lemn, materiale
lemnoase abrazive şi materiale plastice;
exemplu: debitarea rapidă a ţevilor din metale neferoase şi
a profilelor de dimensiuni mai mici, tăierea uşoară a cuielor,
şuruburilor necălite şi a profilelor din oţel de dimensiuni mai
mici

Pânză de ferăstrău
HCS pentru lemn,
tăiere cu pene-
trare directă în
material

lemn de esenţă moale,
dibluri,
cepuri,
elemente de mobilier

Tăieri rapide şi adânci de separare şi cu intrare directă în
material; şi pentru tăierea în apropierea marginilor în colţuri
şi sectoare greu accesibile;
exemplu: tăiere adâncă, cu intrare directă în lemn de esenţă
moale pentru montarea unui grătar de ventilaţie

Accesoriu

Material

Utilizare
