Установка рабочего инструмента (см. рис. А)

Положите рабочий инструмент на ровную поверхность.
Маркировка на рабочем инструменте должна быть видна
сверху.

Поверните рабочий инструмент в удобное для текущей ра-
боты положение. Для этого имеются двенадцать положе-
ний с интервалом 30 °.

Прижмите электроинструмент под желаемым углом на
рабочий инструмент так, чтобы он заметно вошел в заце-
пление.



Проверяйте прочную посадку рабочего инструмен-
та.

Неправильно или ненадежно закрепленные рабо-

чие инструменты могут во время работы разболтаться и
подвергнуть Вас опасности.

Изъятие инструмента из патрона (см. рис. В)

Откройте рычаг AutoClic

1

 до упора. Рабочий инструмент

отбрасывается.

Монтаж и настройка ограничителя глубины

Ограничитель глубины

14

 можно использовать при рабо-

тах с сегментными полотнами.

Выньте возможно уже установленный рабочий инструмент.

Наденьте ограничитель глубины

14

 стороной с маркиров-

кой вверх через патрон

9

 до упора на головку редуктора

электроинструмента.

Ограничитель глубины рассчитан на следующую глубину
пропила:
– при сегментных пильных полотнах ACZ 85 .. с диаме-

тром 85 мм: глубина пропила 8 мм, 10 мм, 12 мм и
14 мм (она указана на ограничителе глубины большим
шрифтом, без скобок).

– при сегментных пильных полотнах ACZ 100 .. с диаме-

тром 100 мм: глубина пропила 14 мм, 16 мм, 18 мм и
20 мм (она указана на ограничителе глубины в скобках
маленьким шрифтом).

Установите подходящее сегментированное пильное по-
лотно для нужной глубины распиливания. Переместите ог-
раничитель глубины распиливания

14

 в направлении от

патрона

9

 к сменному рабочему инструменту, чтобы рабо-

чий инструмент свободно проворачивался. Поверните ог-
раничитель глубины распиливания

14

 так, чтобы нужная

глубина распиливания находилась над тем участком пиль-
ного полотна, которым Вы будете производить распилива-
ние. Снова переместите ограничитель глубины распили-
вания

14

 до упора на головку редуктора

электроинструмента.

Снимайте ограничитель глубины

14

 при распиловке с дру-

гой глубиной пропила и для работы с другими сменными
рабочими инструментами. Для этого демонтируйте смен-
ный рабочий инструмент и снимите ограничитель глубины
с головки редуктора.

Установка дополнительной рукоятки
(варианты оснастки)

Гасящая вибрацию дополнительная рукоятка обеспечива-
ет удобную и надежную работу.

Привинтите дополнительную рукоятку справа или слева
от редукторной головки в зависимости от способа работы.



Не продолжайте пользоваться электроинструмен-
том, если повреждена дополнительная рукоятка. Не
производите никаких изменений на дополнитель-
ной рукоятке.

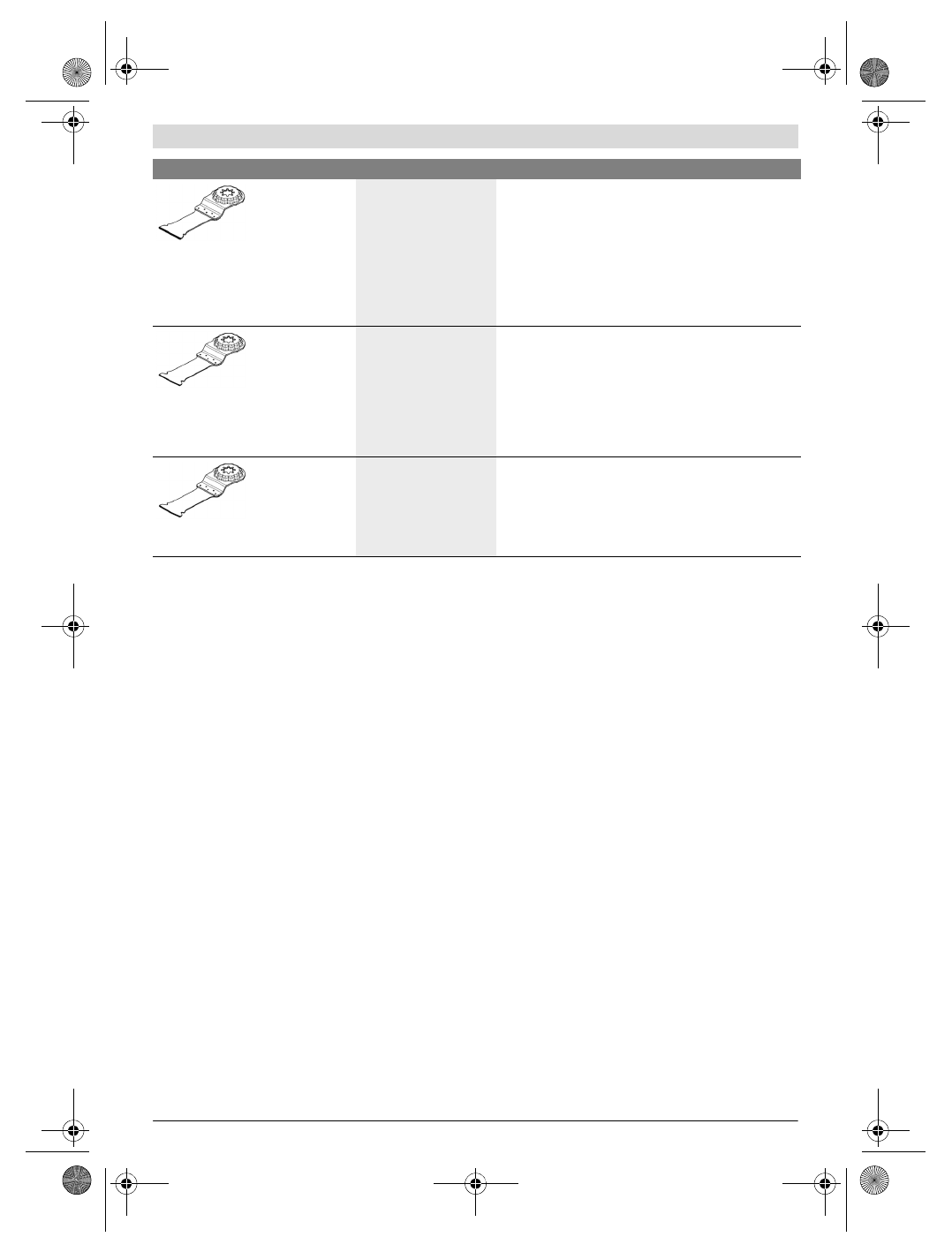

Твердосплавное
полотно для
пиления с погру-
жением в
металле

нержавеющая сталь
(Inox),
шурупы и гвозди,
эпоксидная смола,
армированная стеклово-
локном пластмасса,
стекловолокно,
гипсокартон,
пористый бетон

Быстрое и глубокое пиление с погружением в высокоа-
бразивных материалах или металле;
пример: быстрая резка кухонных фасадов, простая
резка закаленных шурупов, гвоздей и нержавеющей
стали

Биметалли-
ческое полотно
для пиления с
погружением

древесина,
абразивные древесные
материалы,
пластмассы,
закаленные гвозди и
шурупы,
трубы из цветных метал-
лов

Быстрое и глубокое пиление с погружением в древе-
сине, абразивных древесных материалах и пластмассе;
пример: быстрое отрезание труб из цветных металлов и
профилей малого размера, простое резание незакален-
ных гвоздей, шурупов и стальных профилей малого раз-
мера

Высокоуглеро-
дистое пильное
полотно (HCS)
для пиления дре-
весины с погру-
жением

мягкие породы древе-
сины,
дюбели,
штифты,
элементы мебели

Быстрое и глубокое отрезание и пиление с погруже-
нием; также пиление вблизи края заготовки, в углах и
труднодоступных местах;
пример: глубокое пиление с погружением в мягкой дре-
весине для установки вентиляционной решетки

Рабочий инструмент

Материал

Применение
