42

 | Magyar

1 609 92A 3AZ | (8.3.17)

Bosch Power Tools

A betétszerszám behelyezése (lásd az „A” ábrát)

Tegye a betétszerszámot egy sima alátétre. A betétszerszám
feliratának felülről olvashatónak kell lennie.

Forgassa el a betétszerszámot az adott munka elvégzéséhez
legelőnyösebb helyzetbe. Összesen tizenkettő, egymáshoz
képest 30 °-kal eltolt helyzetre van lehetőség.

Nyomja rá az elektromos kéziszerszámot a kívánt szögben a
betétszerszámra, amíg az jól hallhatóan bepattan a helyére.



Ellenőrizze, szorosan be van-e fogva a betétszerszám.

Hibás vagy nem biztonságosan rögzített betétszerszámok
üzem közben kilazulhatnak és baleseteket okozhatnak.

A betétszerszám kivétele (lásd a „B” ábrát)

Nyissa ki ütközésig az

1

 AutoClic-kart. A betétszerszám kilö-

késre kerül.

A mélységi ütköző felszerelése és beállítása

A

14

 mélységi ütközőt szegmens fűrészlappal végzett mun-

kákhoz lehet használni.

Szükség esetén vegye ki a már beszerelt betétszerszámot.

Tolja rá a

14

 mélységi ütközőt a feliratos felével felfelé ütközé-

sig a

9

 szerszámbefogó egységen át az elektromos kéziszer-

szám hajtóműfejére.

A mélységi ütköző a következő vágási mélységekhez van elő-
irányozva:
– 85 mm átmérőjű ACZ 85 .. szegmensfűrészlapoknál: 8 mm,

10 mm, 12 mm és 14 mm vágási mélység (a mélységi ütkö-
zőn nagyobb betűkkel, zárójelek nélkül van megadva).

– 100 mm átmérőjű ACZ 100 .. szegmensfűrészlapoknál:

14 mm, 16 mm, 18 mm és 20 mm vágási mélység (a mély-
ségi ütközőn kisebb betűkkel, zárójelekben van megadva).

Állítsa be a kívánt vágási mélységnek megfelelően a hozzáillő
szegmensfűrészlapot. Tolja el a mélységi ütközőt

14

 a szer-

számbefogó egységtől

9

, a betétszerszám irányába, amíg sza-

badon lehet forgatni. Forgassa el úgy a mélységi ütközőt

14

,

hogy a kívánt vágási mélység a fűrészlap azon szakasza felett
feküdjön, amelyet a fűrészeléshez használni akar. Tolja el is-
mét a mélységi ütközőt

14

 ütközésig az elektromos kéziszer-

szám hajtóműfejéhez.

Az összes többi vágási mélységhez és más betétszerszámok-
kal végzett munkákhoz távolítsa el a

14

 mélységi ütközőt. Eh-

hez vegye le a betétszerszámot és húzza le a mélységi ütközőt
a hajtóműfejről.

A pótfogantyú felszerelése
(opcionálisan választható tartozékok)

A rezgéscsillapító pótfogantyú kellemesebb és biztonságos
munkavégzést tesz lehetővé.

Csavarja be a pótfogantyút a munkának megfelelő helyzetben
a hajtómű jobb vagy bal oldalába.



Ha a pótfogantyú megrongálódott, ne használja tovább
az elektromos kéziszerszámot. A pótfogantyún nem
szabad változtatásokat végrehajtani.

A csiszolólap felhelyezése a csiszolótalpra/kicserélése

A

12

 csiszolótalp egy tépőzáras szövettel van ellátva, amelyen

a tépőzáras rögzítéssel ellátott csiszolólapokat gyorsan és
egyszerűen lehet rögzíteni.

Ütögesse ki a

12

 csiszolótalp tépőzáras szövetét, mielőtt fel-

helyezné arra a

13

 csiszolólapot, hogy az optimálisan ráta-

padjon a csiszolótalpra.

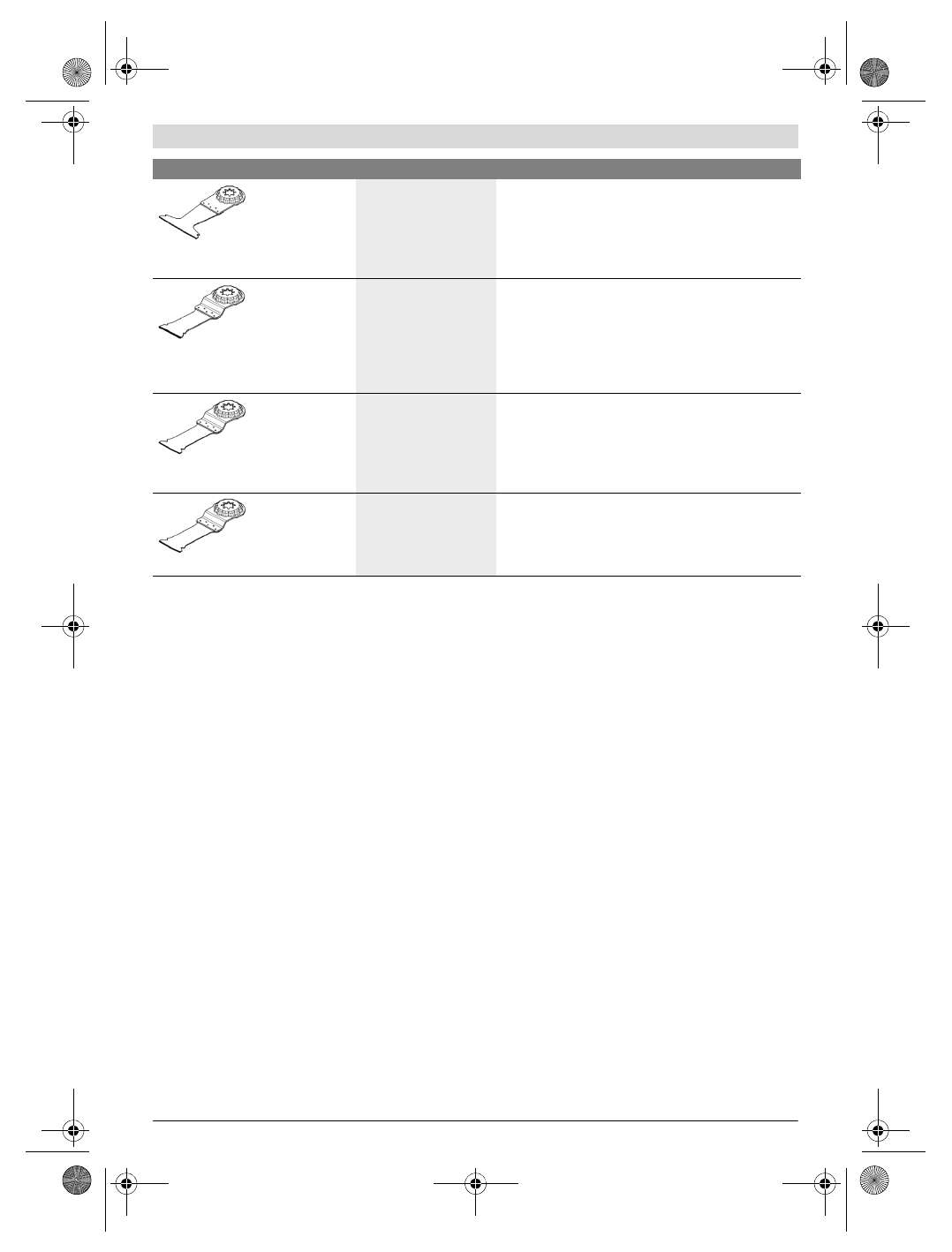

Süllyeszthető
bimetáll fűrészlap
fa és fém

Puhafa,
Keményfa,
Furnérozott lemezek,
Műanyag borítású lemezek,
Nem edzett szögek és csa-
varok

Gyors és mély beszúró vágások fában és fémekben;
Példa: szögeket tartalmazó fa gyors elvágása, mély beszúró
vágások rétegelt lemezekben és ajtótokok pontos lerövidí-
tése

HM beszúró
fűrészlap, fém

Rozsdamentes acél (Inox),
Csavarok és szögek,
Epoxigyanta,
Üvegszálas műanyagok,
Üveggyapot,
Gipszkarton,
Porózus beton

Erősen koptató anyagokban vagy fémekben végrehajtott
gyors és mély beszúró vágások;
Példa: konyhai homloklemezek vágása, edzett csavarok,
szögek és rozsdamentes acél tárgyak egyszerű átvágása-

Süllyeszthető
bimetáll fűrészlap
fa és fém

Fa,
Koptató faanyagok,
Műanyagok,
Keményített szögek és
csavarok,
Nemvas csövek

Fában, koptató faanyagokban és műanyagokban végzett
gyors és mély beszúró vágások;
Példa: Kisebb méretű nemvas csövek és profilok gyors
darabolása, nem edzett szögek, csavarok és kisebb méretű
acélprofilok egyszerű vágása

HCS süllyeszthető
fűrészlap, fa

Puhafa,
Dübel,
Csapok,
Bútorelemek

Gyors és mély daraboló és beszúró vágások; sarkokban és
nehezen hozzáférhető területeken, az anyag széléhez közeli
vágásokhoz;
Példa: mély beszúró vágás puhafában egy szellőző rács
beszereléséhez

Betétszerszám

Anyag

Alkalmazás
