 Slovensko |

123

Bosch Power Tools

1 609 92A 3AZ | (8.3.17)

Vstavljanje orodja (glejte sliko A)

Nastavek položite na ravno podlago. Napis na nastavku mora
biti berljiv z zgornje strani.

Nastavek obrnite v položaj, primeren za delo, ki ga opravljate.
Mogočih je dvanajst položajev z zamiki po 30  °.

Električno orodje pod želenim kotom pritisnite na nastavek,
da se slišno zaskoči.



Preverite vsadno orodje ali je pravilno nasedlo.

Če je

vsadno orodje napačno pritrjeno ali če ni varno pritrjeno,
lahko slednje med obratovanjem popusti in vas lahko po-
škoduje.

Odstranitev vstavnega orodja (glejte sliko B)

Odprite ročico AutoClic

1

 do prislona. Nastavek bo izskočil.

Namestitev in nastavitev omejevalnika globine

Pri delu s segmentnimi žaginimi listi lahko uporabljate omeje-
valnik globine

14

.

Če je vstavno orodje že montirano, ga snemite.

Potisnite globinsko omejilo

14

 do prislona in z napisom ozna-

čeno stranjo obrnjeno navzgor čez prijemalo orodja

9

 na glavo

gonila električnega orodja.

Globinsko omejilo je predvideno za naslednje globine rezov:
– S segmentnimi žaginimi listi ACZ 85 .. s premerom 85 mm:

globine rezov 8 mm, 10 mm, 12 mm in 14 mm (podatek na
globinskem omejilu v večji pisavi in brez oklepajev).

– S segmentnimi žaginimi listi ACZ 100 .. s premerom

100 mm: globine rezov 14 mm, 16 mm, 18 mm in 20 mm
(podatek na globinskem omejilu v manjši pisavi in v okle-
pajih).

Vstavite ustrezen segmentni žagin list za želeno globino reza.
Potisnite omejevalnik globine

14

 z vpenjala orodja

9

 proti na-

stavku, da ga boste lahko prosto vrteli. Omejevalnik globine

14

 obrnite tako, da bo želena globina rezanja nad tistim de-

lom žaginega lista, s katerim nameravate žagati. Omejevalnik
globine

14

 ponovno potisnite do prislona na glavo gonila ele-

ktričnega orodja.

Snemite globinsko omejilo

14

 za vse druge rezalne globine in

za delo z drugimi vstavnimi orodji. V ta namen snemite vstav-
no orodje in vzemite globinsko omejilo z glave gonila.

Montaža dodatnega ročaja (dodatni pribor)

Dodatni ročaj z blaženjem tresljajev omogoča udobno in var-
no delo.

Odvisno od delovnega postopka privijte dodatni ročaj na de-
sno ali levo stran glave gonila.



Ne uporabljajte električnega orodja, če je dodatni ročaj
poškodovan. Ne spreminjajte dodatnega ročaja.

Namestitev/zamenjava brusilnega lista na brusilno
ploščo

Brusilna plošča

12

 je opremljena s sprijemalno tkanino, ki

omogoča hitro in enostavno pritrjevanje brusilnih listov.

Potrkajte po sprijemalni tkanini brusilne plošče

12

 preden na-

mestite brusilni list

13

 in tako zagotovite optimalno oprijema-

nje.

Brusilni list

13

 poravnajte z eno stranjo brusilne plošče

12

,

nato položite brusilni list na brusilno ploščo in ga dobro priti-
snite.

Zaradi zagotovitve optimalnega odsesavanja prahu pazite, da
se bodo odprtine v brusilnem listu ujemale z luknjami na bru-
silni plošči.

Brusilni list

13

 odstranite tako, da primete na enem koncu in

ga potegnete z brusilne plošče

12

.

Lahko uporabljate vse brusilne liste, polirne in čistilne kopre-
ne serije Delta 93 mm iz programa pribora Bosch.

Brusilni pribor, kakršna sta na primer koprena/polst za polira-
nje se na enak način pritrdijo na brusilni kolut.

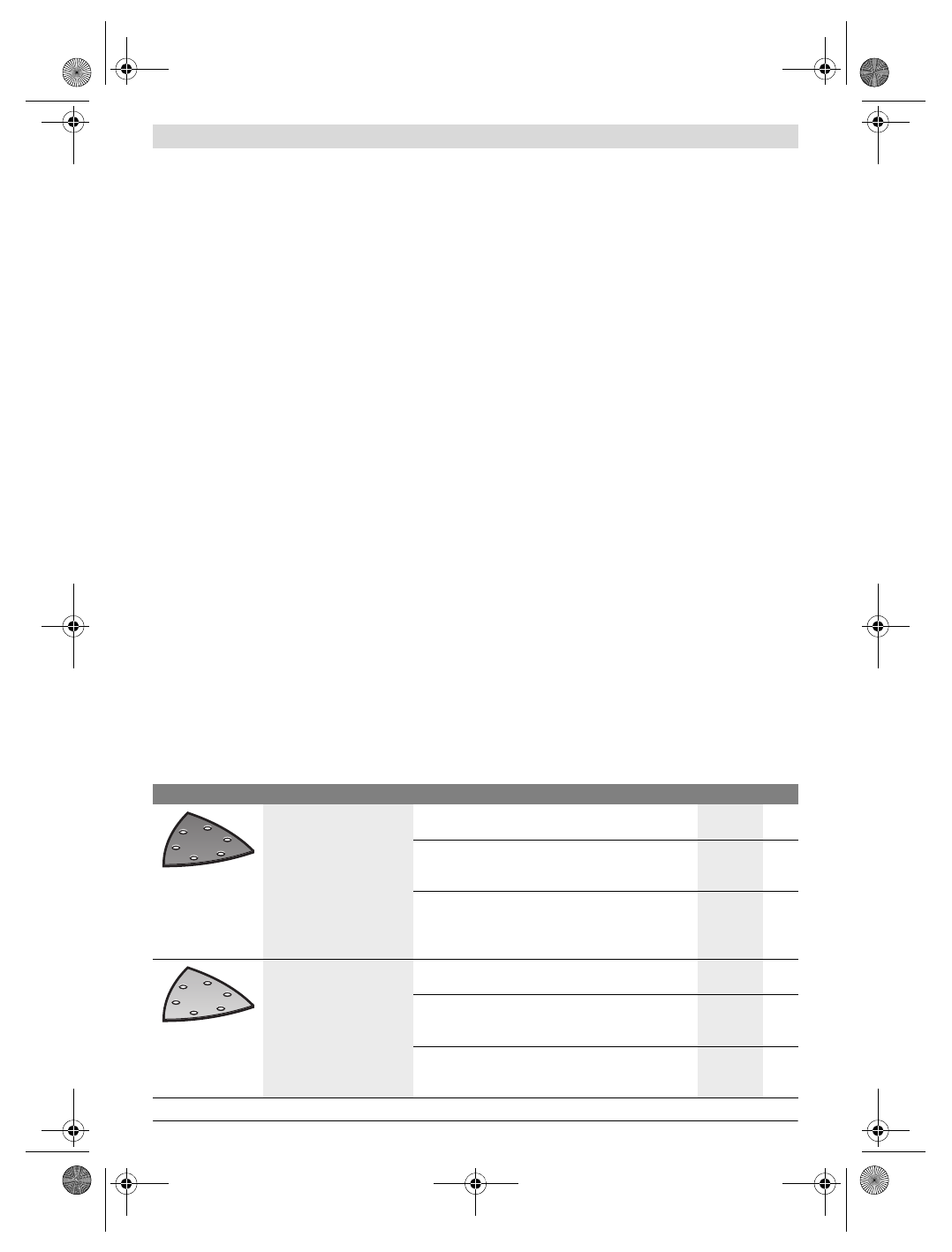

Izbira brusilnega lista

Odvisno od materiala, ki se bo obdeloval in želene količine odstranjevanja zgornje površine so na voljo različni brusilni listi:

Brusilni list

Material

Uporaba

Granulacija

rdeča kakovost

– Vsi  lesni  materiali  (npr.

trdi les, mehki les, iverice,
gradbene plošče)

– Kovinski materiali

Za predbrušenje, na primer grobih, nepooblanih tra-
mov in desk

groba

40
60

Za plano brušenje in poravnavanje manjših neravnih
površin

srednja

80

100
120

Za dokončno in fino brušenje lesa

fino

180
240
320
400

bela kakovost

– Barva
– Lak
– Polnilnik
– Lopatica

Za brušenje barve

groba

40
60

Za brušenje predhodnega nanosa barve (npr. odstrani-
tev črt čopiča, kapelj in iztekajoče barve)

srednja

80

100
120

Za končno brušenje temeljne barve pred lakiranjem

fino

180
240
320
