 Česky |

23

Bosch Power Tools

1 609 92A 3AZ | (8.3.17)

Nasazení nástroje (viz obr. A)

Položte nástroj na rovný podklad. Popis nástroje musí být
shora čitelný.

Otočte nástroj do polohy vhodné pro příslušnou práci. Je
k dispozici dvanáct poloh posunutých o 30 °.

Přitlačte elektronářadí v požadovaném úhlu na nástroj, až sly-
šitelně zaskočí.



Zkontrolujte nasazený nástroj na pevné dosednutí.

Špatně nebo nespolehlivě upevněné nástroje se mohou
během provozu uvolnit a ohrozit Vás.

Odejmutí nástroje (viz obr. B)

Povolte až nadoraz páčku AutoClic

1

. Nástroj vyskočí.

Montáž a nastavení hloubkového dorazu

Hloubkový doraz

14

 lze používat při práci se segmentovými

pilovými listy.

Případně odejměte již namontovaný nasazovací nástroj.

Hloubkový doraz

14

 nasuňte popsanou stranou nahoru přes

nástrojový držák

9

 až na doraz na hlavu převodovky elektro-

nářadí.

Hloubkový doraz je určený pro následující hloubky řezu:
– Se segmentovými pilovými listy ACZ 85 .. s průměrem

85 mm: hloubky řezu 8 mm, 10 mm, 12 mm a 14 mm (údaj
na hloubkovém dorazu ve větším písmu a bez závorek).

– Se segmentovými pilovými listy ACZ 100 .. s průměrem

100 mm: hloubky řezu 14 mm, 16 mm, 18 mm a 20 mm
(údaj na hloubkovém dorazu v menším písmu a v závor-
kách).

Nasaďte vhodný segmentový pilový list pro požadovanou
hloubku řezu. Posuňte hloubkový doraz

14

 z nástrojového dr-

žáku

9

 směrem k nástroji, až s ním bude možné volně otáčet.

Otočte hloubkový doraz

14

 tak, aby požadovaná hloubka řezu

byla nad výřezem pilového listu, se kterým se má řezat. Na-
saďte hloubkový doraz

14

 opět až nadoraz na převodovou

hlavu elektronářadí.

Hloubkový doraz

14

 pro všechny ostatní hloubky řezu a pro

práci s jinými nasazovacími nástroji odejměte. K tomu
odejměte nasazovací nástroj a hloubkový doraz stáhněte z
hlavy převodovky.

Montáž přídavné rukojeti (volitelné příslušenství)

Přídavná rukojeť s tlumením vibrací umožňuje příjemnější
a bezpečnější práci.

Přídavnou rukojeť našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.



Elektronářadí dále nepoužívejte, pokud je poškozená
přídavná rukojeť. Na přídavné rukojeti neprovádějte
žádné změny.

Nasazení/výměna brusného listu na brusné desce

Brusná deska

12

 je vybavena tkaninou suchého zipu, pomocí

níž mohou být brusné listy se suchým zipem rychle a jednodu-
še upevněny.

Tkaninu suchého zipu brusné desky

12

 před nasazením

brusného listu

13

 vyklepejte, aby bylo umožněno optimální

přilnutí.

Brusný list

13

 přiložte v jedné přímce na jedné straně brusné

desky

12

, poté brusný list položte na brusnou desku a pevně

jej přitlačte.

Pro zaručení optimálního odsávání dbejte na to, aby děrování
brusného listu souhlasilo s otvory v brusné desce.

Pro odejmutí brusného listu

13

 jej uchopte na jednom rohu a

stáhněte z brusné desky

12

.

Můžete použít všechny brusné listy, leštící a čistící rouna série
Delta 93 mm programu příslušenství Bosch.

Brusná příslušenství jako rouno či leštící plsť se upevňují na
brusnou desku stejným způsobem.

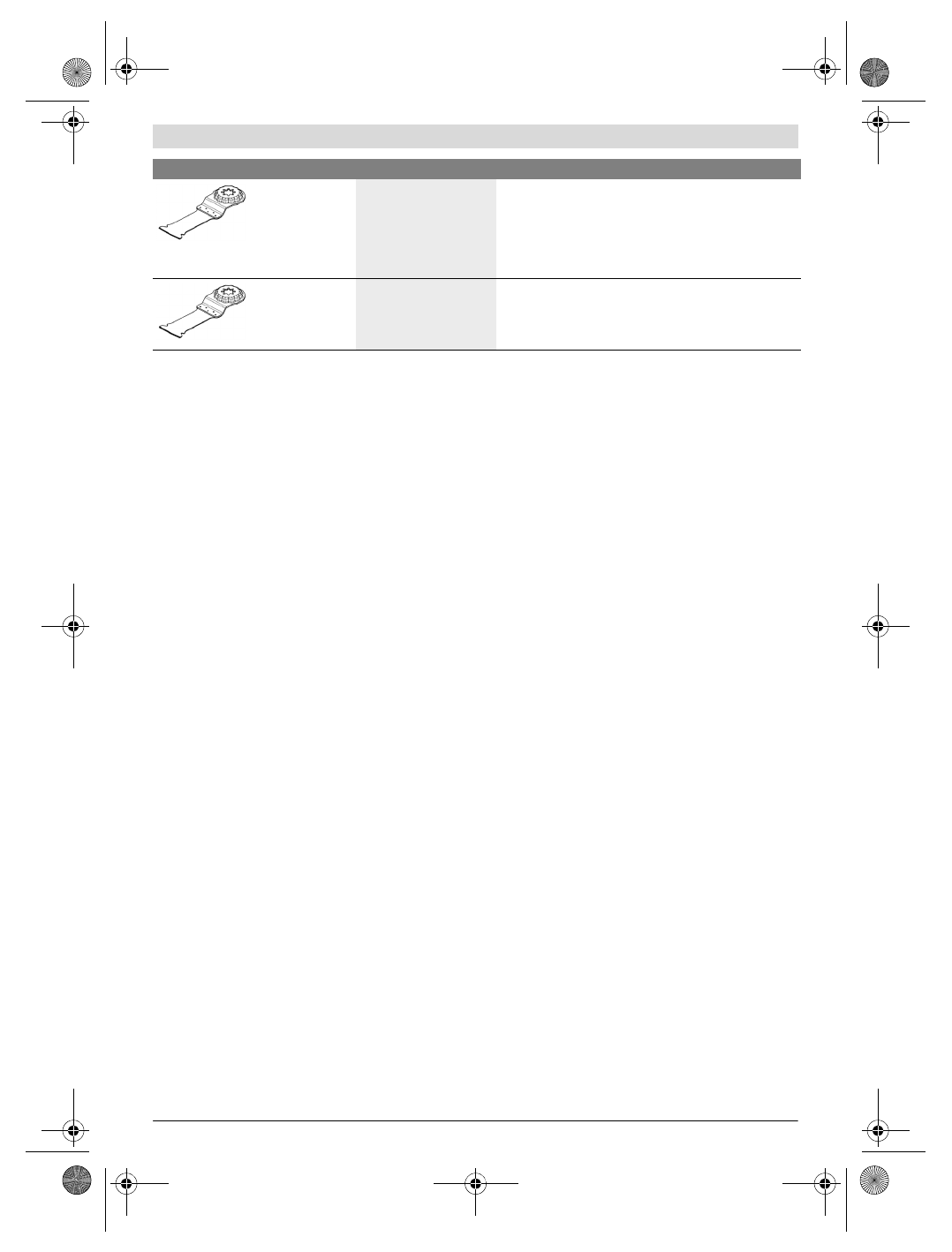

Bimetalový zano-
řovací pilový list
na dřevo a kov

Dřevo,
Abrazivní dřevěné materi-
ály,
Plasty,
Kalené hřebíky a šrouby,
Neželezné trubky

Rychlé a hluboké ponorné řezy do dřeva, abrazivních dře-
věných materiálů a plastů;
příklad: rychlé řezání neželezných trubek a profilů menších
rozměrů, jednoduché řezání nekalených hřebíků, šroubů
a ocelových  profilů  menších  rozměrů

Zanořovací pilový
list HCS na dřevo

Měkké dřevo,
Hmoždinky,
Čepy,
Nábytkové prvky

Rychlé a hluboké dělicí a ponorné řezy; také pro řezání
v rozích blízko kraje a na špatně přístupných místech;
příklad: hluboké ponorný řez do měkkého dřeva při montáži
větrací mřížky

Nástroj

Materiál

Použití
