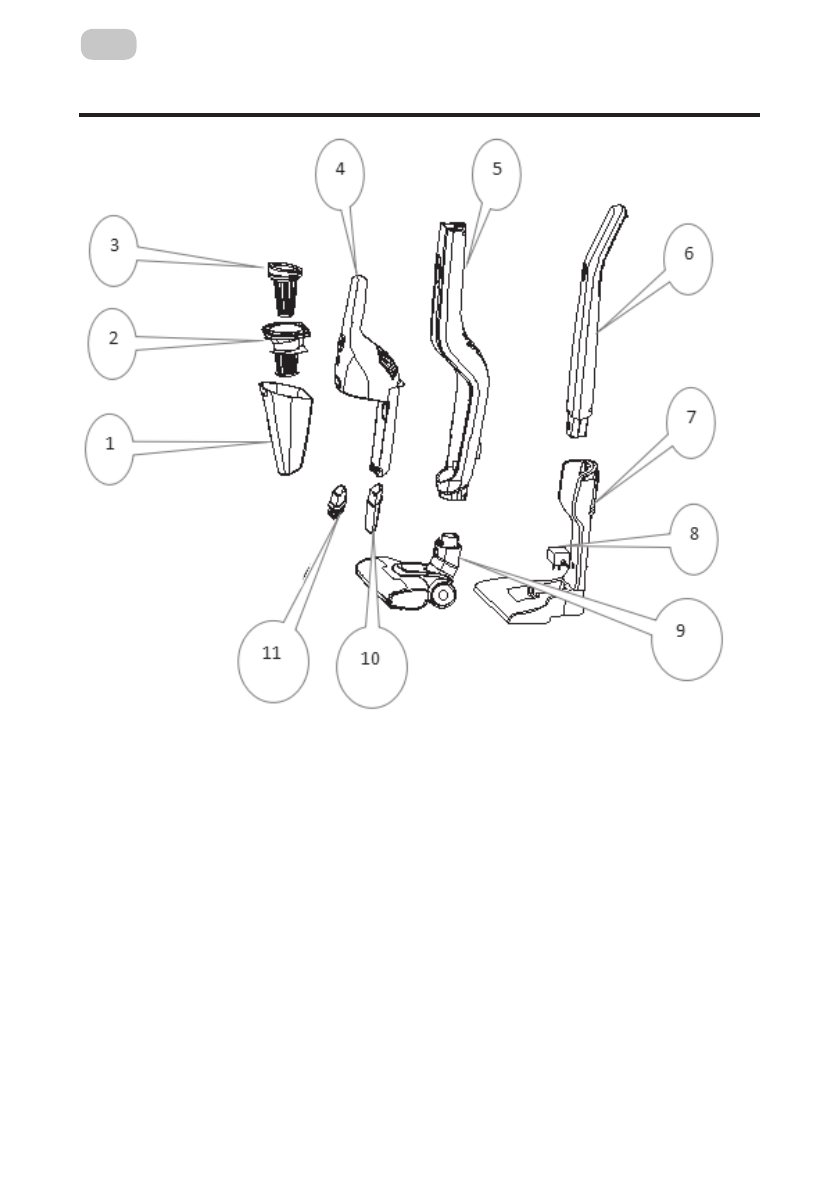

DEVICE DESCRIPTION

1 Dust cup
2 Filter holder
3 HEPA filter
4 Sub-unit
5 Body
6 Handle
7 Charging base
8 Adaptor
9 Floor turbo brush
10 Crevice nozzle
11 Brush for upholstered furniture

s

2. DEVICE DESCRIPTION

3.

INSTALLATION INSTRUCTION

  The body, floor brush, charging base, adaptor, nozzles,  etc.  are  packed  separately

1

Dust cup

8

Adaptor

2

Filter holder

9

Floor turbo brush

3

HEPA filter

10

Crevice nozzle

4

Sub-unit

11

Brush for upholstered furniture

5

Body

6

Handle

7

Charging base

Fig. 2-1

Fig. 1

s

for convenient transportation  and storage. The users shall install the appliance by
following the operation as below when use at the first time.

3.1 Assembling of Body and Handle

   To insert the Handle (1) to Body (3) along the direction shown on illustration 3-1.
And then fasten the Bolt (2) to the Body’s (3) bolt socket along the direction shown on
illustration 3-1 so that the Handle can be locked into the Body safely.

3.2 Assembling of Body and Floor Brush

  To insert the Floor Brush (1) to the Body along the direction shown on the illustration
3-2 until the Lock Button (2) locks.











Fig. 3-1

Fig. 3-2

1

2

3

2

1
