5 – Выход компонентного видео (У, РЬ / СЬ, Рг / Cr) (YUV)

Разъемы

Y

,

Рb /Cb

,

 Pr/Cr

 обеспечивают оптимальное качество изображения

благодаря разделению видеосигнала на 3 составляющих (подобно
разделению RGB в периферическом кабеле Euro (Scart)).

Примечание: видеосигнал, доступный в этих 3 разъемах, зависит от
того, какой параметр выбран на задней панели Вашего проигрывателя
(1Н или 2Н) (см. стр. 16). Доступным сигналом может быть Y, Сb, Cr
(1 H) для прогрессивного черезстрочного сигнала или Y, Pr, Pb (2 H) для
исходной прогрессивной развертки (без черезстрочного изображения).

Чтобы добиться оптимального качества изображения, используйте при
подключении кабели хорошего качества. Вы можете приобрести кабели YUV
у дистрибьютора; они продаются вместе и различаются по цвету (красный,
зеленый и синий), как и все подобные кабели и разъемы.

Примечание: Не забудьте подключить также аудио-кабели, так как
компонентные кабели передают только изображение, но не звук.

6 – Вход и Выход S-Видео

Вход S-Видео (Y/C) (S-VIDEO IN)

Сигнал S-Видео более плохого качества, чем сигнал RGB, который поступает
через разъем Euro (Sсаrt). Тем не менее, сигнал S-Видео обеспечивает
лучшее качество изображения, чем разъем для композитного видео
(CVBS),т.к. цвет (C) отделен в видеосигнале от черно-белого (Y) изображения.

Примечание: Не забудьте подключить также аудио-кабели, так как
кабель S-Видео передает только изображение, но не звук.

Выход S-Видео (Y/C) (S-VIDEO OUT)

Разъем S-Видео передает видеосигнал менее хорошего качества, чем
разъем Scart.Тем не менее, сигнал S-Видео обеспечивает лучшее качество
изображения, чем разъем для композитного видео (CVBS), так как цвет (C)
отделен в видеосигнале от черно-белого (Y) изображения.

Примечание: Не забудьте подключить также аудио-кабели, так как
кабель S-видео передает только изображение, но не звук.

7 – Оптический аудио выход (цифровой звук)

Цифровой звук проигрываемого диска постоянно доступен благодаря
оптическому выходу DVD-проигрывателя. Используйте этот выход для
подсоединения декодера или усилителя Dоlbу Digital или DTS.

8 – Цифровой выход Аудио Видео (DTH 8550)

Разъем HDMI постоянно передает цифровый звук и изображение самого
лучшего качества. Особенно рекомендуется использовать этот разъем для
подключения цифрового телевизора, снабженного разъемом такого типа.

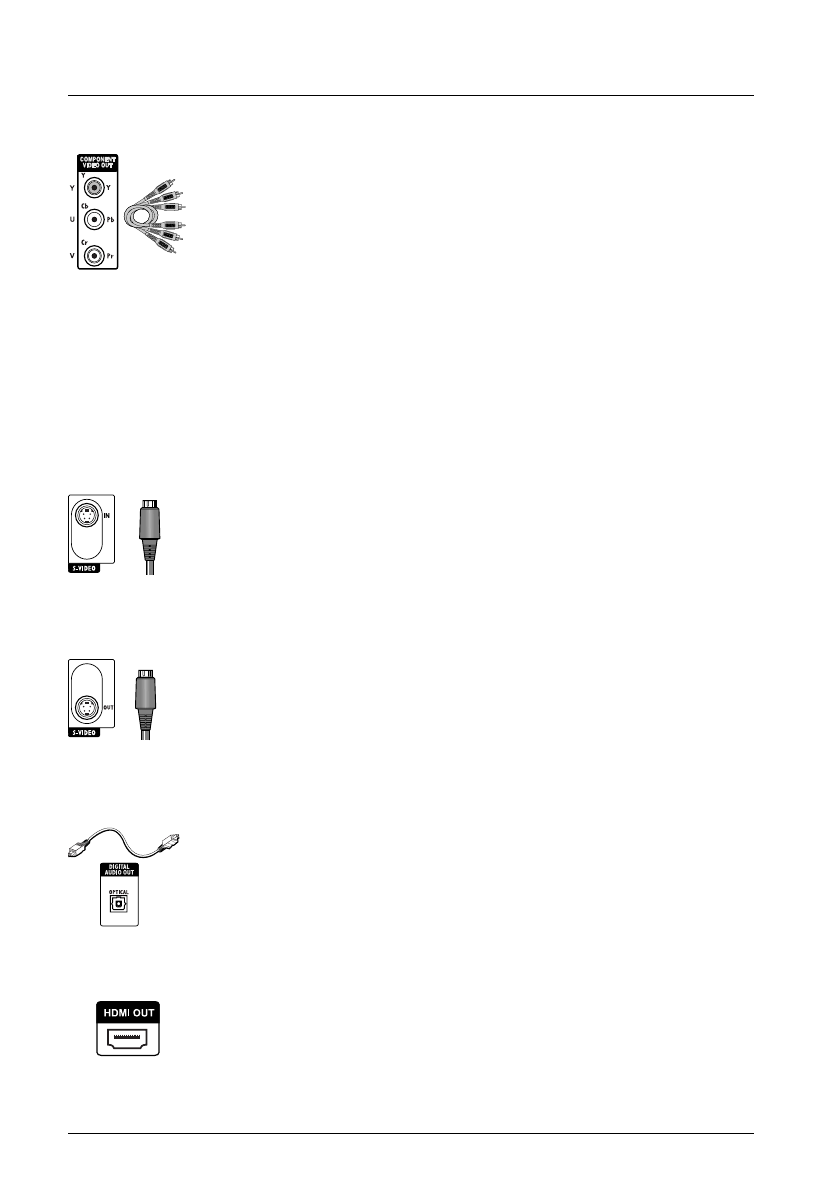

Подключение и настройка

RСА для

видеосигнала

У, РЬ / СЬ, Рг /

Сг, называемые

также Component

(компонентным).

Ushiden для

видеосигнала

Y/C, который также

называют S-Видео

Ushiden для

видеосигнала

Y/C, который также

называют S-Видео

Разъем и оптический

кабель для цифрового

аудио сигнала
