22

Русский

Шаг 2. Дополнительные подключения

(продол жение)

Вариант 2. Использование
разъема S-VIDEO In или VIDEO In

Используйте подключение, если камера
работает в стандарте Hi8 или S-VHS(C), или
если видеокамера имеет только один
видеовыход (композитного видеосигнала
(CVBS)).

A

  С помощью видеокабеля (в комплект не

входит) подключите разъем

CAM 1

передней панели устройства записи к
разъему выхода подключенного
видеоустройства.

Или с помощью кабеля S-Video подключите
разъем

CAM 2

, если подключенное

видеоустройство оборудовано разъемом
выхода S-Video. Это обеспечит лучшее
качество изображения.

B

  С помощью аудиокабеля (в комплект не

входит) подключите гнезда

AUDIO L/R

передней панели устройства записи к
разъемам выхода звука видеокамеры.

Перед началом работы, многократным
нажатием кнопки

SOURCE

 на пульте ДУ,

выберите в качестве входного сигнала CAM1
или CAM2, в зависимости от типа
подключения.

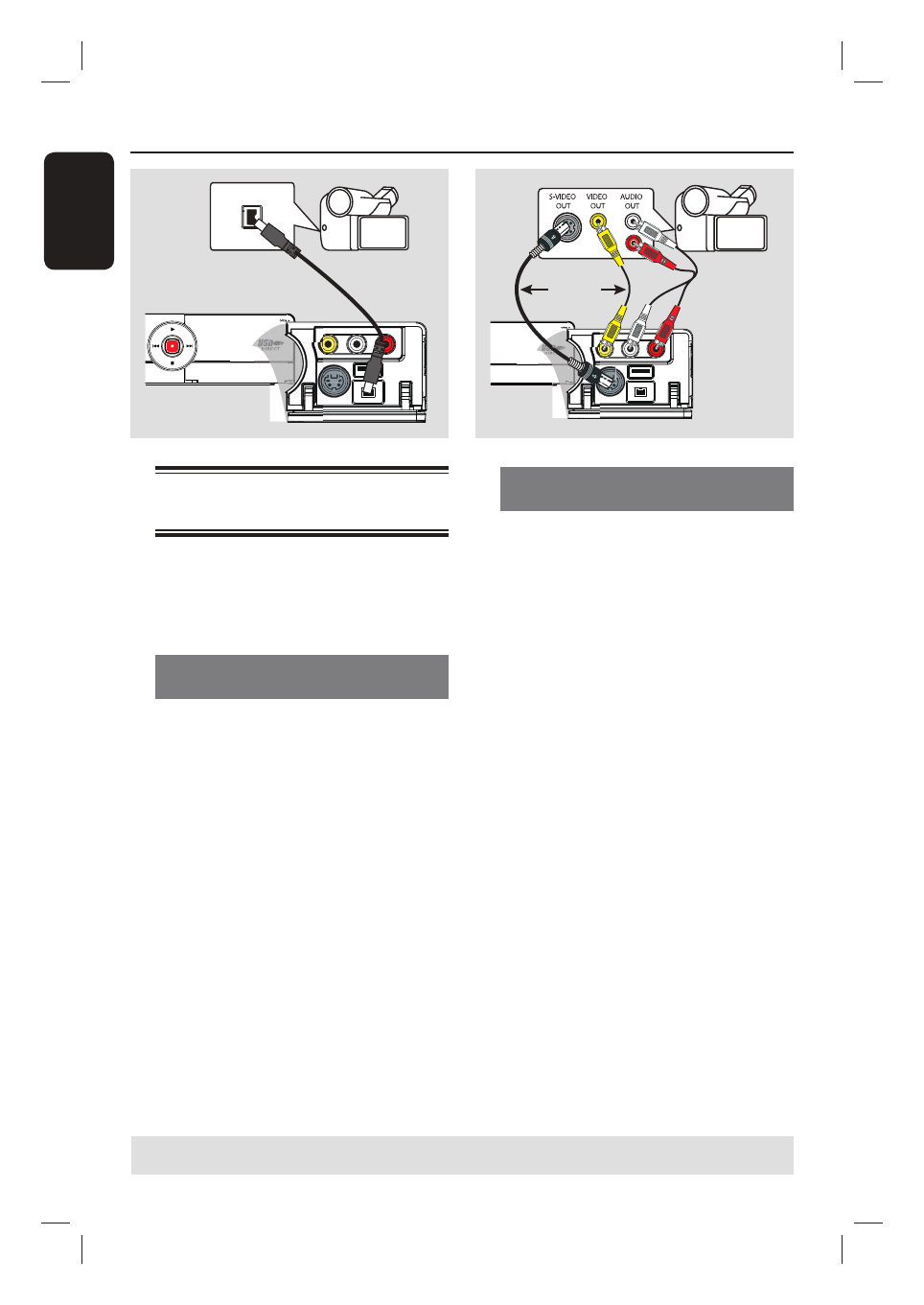

Подключение видеокамеры к
разъемам передней панели

Гнезда передней панели можно использовать
для перезаписи с видеокамеры. Они
расположены за щитком справа и упрощают
подключение.

Вариант 1. Использование
разъема DV IN

Используйте этот способ, если видеокамера
относится к типу Digital Video или Digital 8.
Разъем DV соответствует стандарту i.LINK.

  С помощью 4-контактного кабеля i.LINK

(в комплект не входит) подключите разъем

DV IN

 устройства записи DVD к

соответствующему разъему DV OUT
видеокамеры.

Перед началом работы, многократным
нажатием кнопки

SOURCE

 на пульте ДУ,

выберите DV для входа
сигнала. Дополнительные сведения см. в
главе “Запись”.

Полезные советы:
–  Разъем DV IN не поддерживает
подключение к персональному компьютеру.
–  Запись с устройства записи DVD на
видеокамеру через разъем DV IN невозможна.

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.

DV OUT

L

R

или
