16

Русский

COAXIAL

(DIGITAL AUDIO)

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

HDMI

R

L

OUTPUT

OUT 2

OUT 3

OUT 1

ANTENNA-IN

TV-OUT

TO TV - I/O

E X T

1

AUX - I/O

E X T

2

AU D IO

O U T

S- V ID E O

IN

V ID E O   IN

TV

Шаг 1. Основные подключения

(продол жение)

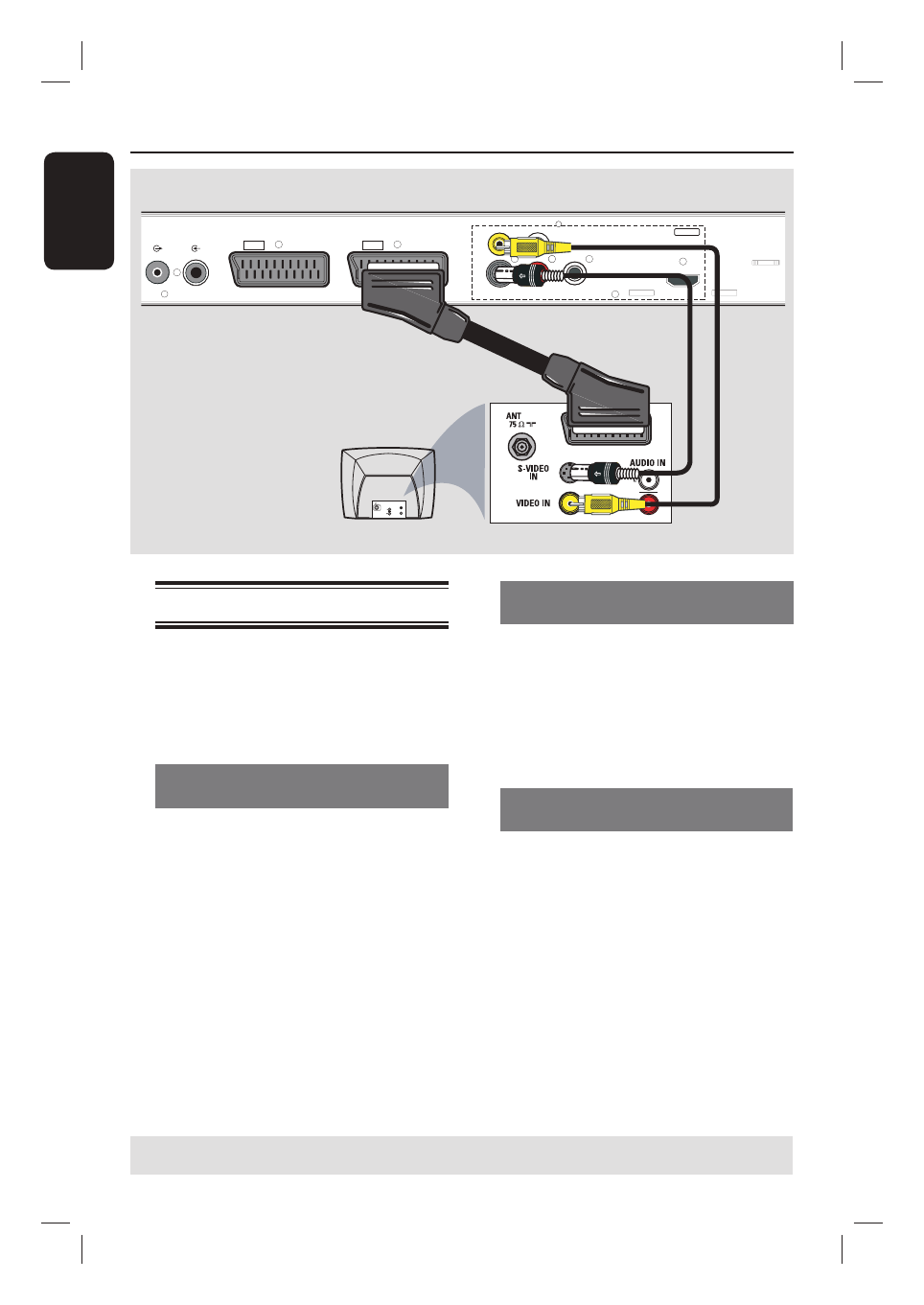

Подключение видеокабеля

Это подключение обеспечивает просмотр
при воспроизведении диска на устройстве
записи DVD. Для подключения видео
необходимо выбрать один из описанных
ниже вариантов.

Вариант 1: Использование кабеля
Scart

  С помощью кабеля Scart подключите разъем

EXT1 TO TV-I/O

 устройства записи DVD к

соответствующему входному разъему SCART
телевизора.

Полезные советы:
–  Если на телевизоре есть несколько
разъемов SCART, выберите тот разъем,
который подходит для входа и выхода
видеосигнала.
–  Если на экране телевизора появляется
предложение выбрать тип разъема SCART,
выберите VCR.
–  Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.

Вариант 2: Использование кабеля
S-Video

  С помощью кабеля Scart подключите разъем

S-VIDEO OUTPUT

 устройства записи

DVD к входу S-Video (или обозначенному
как Y/C или S-VHS) телевизора.

Для прослушивания необходимо

выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.

Вариант 3: Использование
видеокабеля (CVBS)

  С помощью композитного видеокабеля

(желтый - не поддерживается) подключите
разъем

VIDEO

 (

CVBS) OUTPUT

устройства записи DVD к разъему видео (или
обозначенному как A/V In, Video In,
Composite или Baseband) телевизора.

Для прослушивания необходимо

выполнить аудиосоединения. См. следующий
раздел “Подключение аудиокабелей”.

СОВЕТ:

Перед выполнением подключений или при их изменении убедитесь в том, что все устройства

отключены от сетевой розетки.

Вариант 1

Вариант 2

Вариант 3
