4. Мультиэкранное проецирование
67

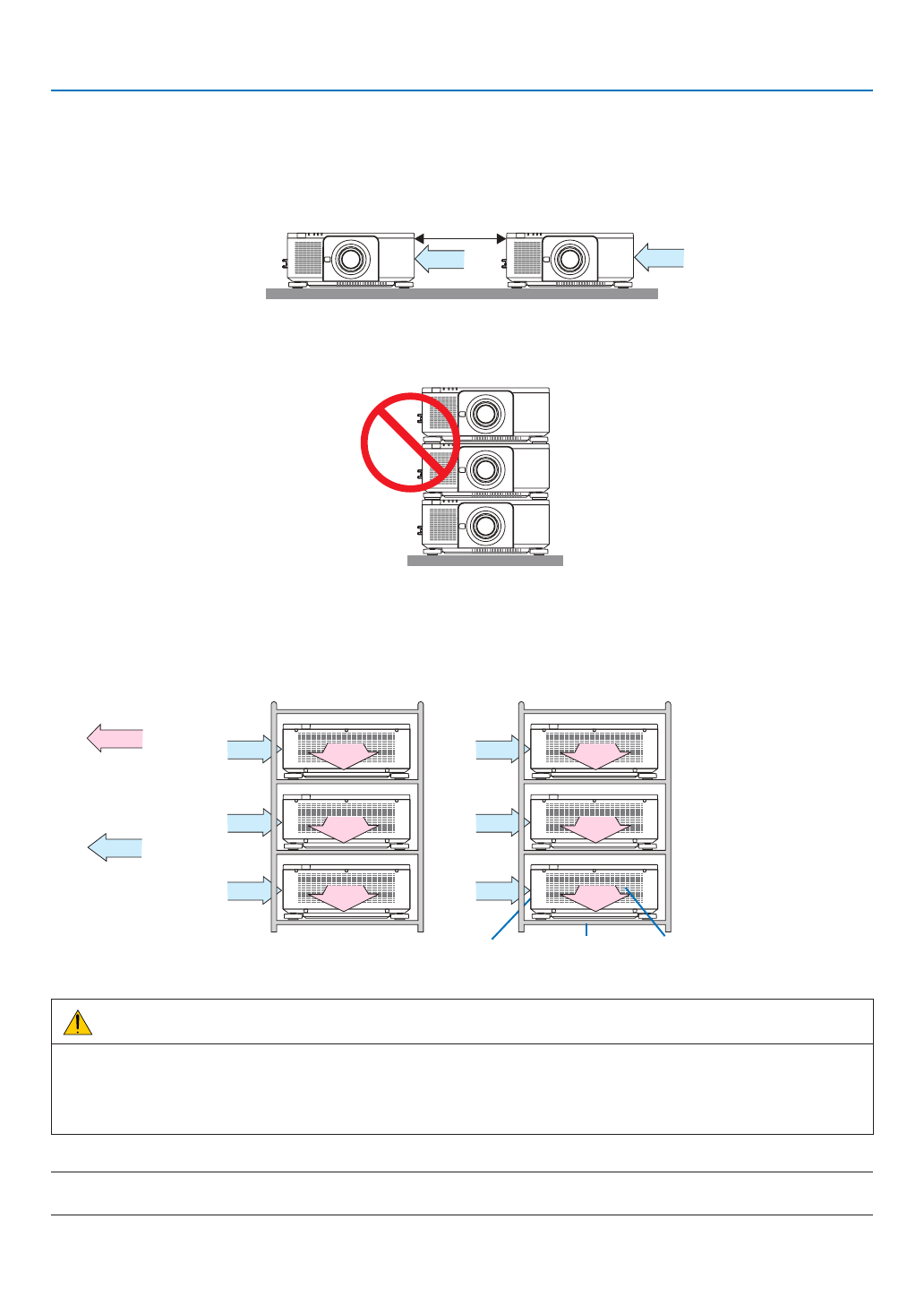

На что обратить внимание при установке проекторов
• Чтобы обеспечить достаточный доступ воздуха в проекторы при параллельной установке, расстояние между про-
екторами, а также между отверстием забора воздуха и стеной должно быть не менее 30 см. Если отверстия для
забора и выпуска воздуха заблокированы, температура внутри проектора поднимется, что может стать причиной
неисправности.
30 см или больше
• Два проектора можно поставить друг на друга (настройка УКЛАДКИ). (
→
стр.
) Не пытайтесь установить непо-
средственно друг на друга три или более проекторов. Когда проекторы ставятся друг на друга, они могут упасть,
что может привести к повреждению и неисправности.
• Пример установки при использовании 3 или более проекторов
Следующая установка рекомендуется при установке комбинации из 3 или более проекторов для мультиэкранного
проецирования.
[Пример установки]
Выпускное отверстие
Отверстие забора воздуха
Шкафчик
Выпускное от-
верстие
Забор воздуха
Сзади
Сзади
ПРЕДУПРЕЖДЕНИЕ
Обратитесь к торговому представителю для получения услуг по специальной установке, такой как монтаж про-
ектора на потолке. Никогда не проводите установку самостоятельно. Проектор может упасть и причинить травмы.
Используйте прочный шкафчик, который способен выдержать вес проектора для установки. Не ставьте проекторы
непосредственно друг на друга.
ПРИМЕЧАНИЕ:
• Информацию о диапазоне проекционного расстояния см. в приложении «Расстояние проецирования и размер экрана». (
→
стр.
