1. Введение

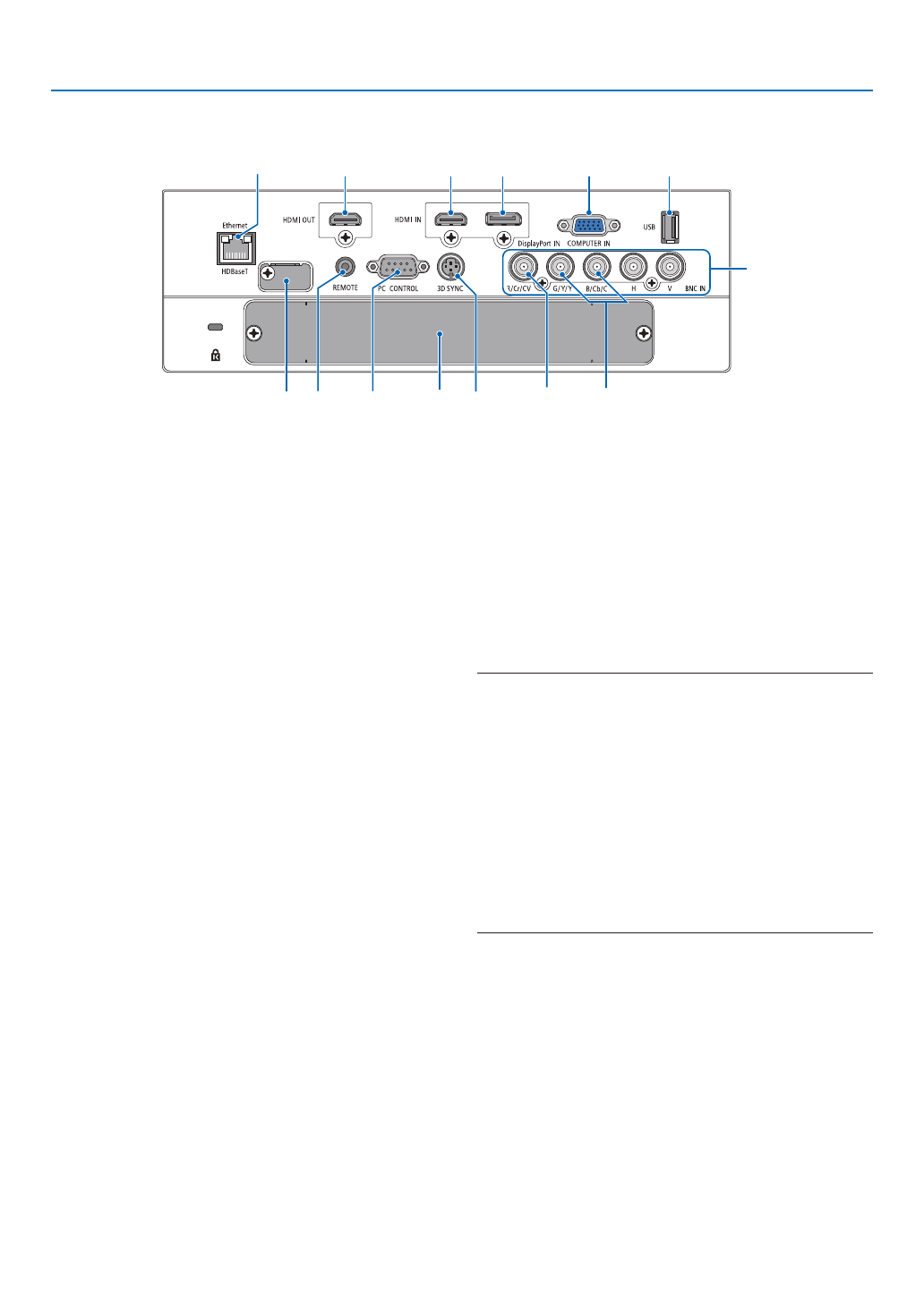

Функции разъемов
9
10
11
12
1
7
4
5
6
2
3
8
13
14
1. COMPUTER IN (15-штыревой миниатюрный разъ-
ем типа D)
(
→
,
)
2. Разъем DisplayPort IN (DisplayPort 20-штырье-
вой)
(
→
)
3. Разъем HDMI IN (Тип А)
(
→
,
,
4. Ввод BNC [R/Cr/CV, G/Y/Y, B/Cb/C, H, V] Разъемы
(BNC × 5)
(
→
)
5. Входной разъем BNC (Y/C) (BNC × 2)
(
→
6. Входной разъем BNC (КВ) (BNC × 1)
(
→
7. Порт USB (Тип А)
(
→
(Для дальнейшего расширения. Данный порт позво-
ляет осуществлять подачу питания).
8. Разъем HDMI OUT (Тип А)
(
→
9. Порт Ethernet/HDBaseT (RJ-45)
(
→
,
)
10. Разъем 3D SYNC (3-штыревой мини-разъем DIN)
(
→
11. Порт PC CONTROL (9-штыревой разъем типа D)
(
→
)
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью протокола
последовательной передачи данных. Для разработ-
чиков авторских программ на стр.
типичные коды управления с ПК.
12. Разъем REMOTE (Стерео мини)
Используйте этот разъем для проводного дистанци-
онного управления проектором с использованием
доступного в продаже дистанционного кабеля с
⌀
3,5
стерео мини-штекером (без сопротивления).
Подключите прилагаемый пульт дистанционного
управления к проектору при помощи имеющегося в
продаже кабеля дистанционного управления.
(
→
ПРИМЕЧАНИЕ:
• Если к разъему REMOTE подключен кабель дистанционного управления, ко-
манды с беспроводного пульта дистанционного управления выполняться
не будут.
• Питание нельзя подать с разъема REMOTE на пульт дистанционного
управления.
• Если в меню [ДИСТАНЦИОННЫЙ ДАТЧИК] выбрано [HDBaseT] и проектор
подключен к имеющемуся в продаже передающему устройству, поддержи-
вающему HDBaseT, функции пульта дистанционного управления через ин-
фракрасный порт не будут выполняться, если передача сигналов пульта
дистанционного управления была настроена на передающем устройстве.
Однако, дистанционное управление с использованием инфракрасных лучей
можно выполнить, когда питание передающего устройства выключено.
13. SLOT
(
→
)
14. Разъем обслуживания
Только для сервисного обслуживания
