155
6. Подключение к другому оборудованию
Конструкция и производственные условия для подставки
Наймите поставщика услуг по установке (за плату) для разработки и производства индивидуальной подставки, кото-
рая будет использоваться для проецирования в портретной ориентации. Убедитесь, что конструкция соответствует
следующим условиям:
• Имеются 3 вентиляционных отверстия внизу проектора. Данные отверстия должны оставаться незагороженными.
• Используйте 6 отверстий для винтов в задней части проектора, чтобы закрепить его на подставке.
Размер отверстия для винтов (измерение по центру): 300 × 300 (шаг = 150) мм
Размер отверстия для винтов на проекторе: M4 с максимальной глубиной 16 мм
4 ножки можно открутить для удаления.
• Механизм регулировки по горизонтали (например, болты и гайки в 4 местах)
• Разработайте подставку так, чтобы она не могла легко опрокинуться.

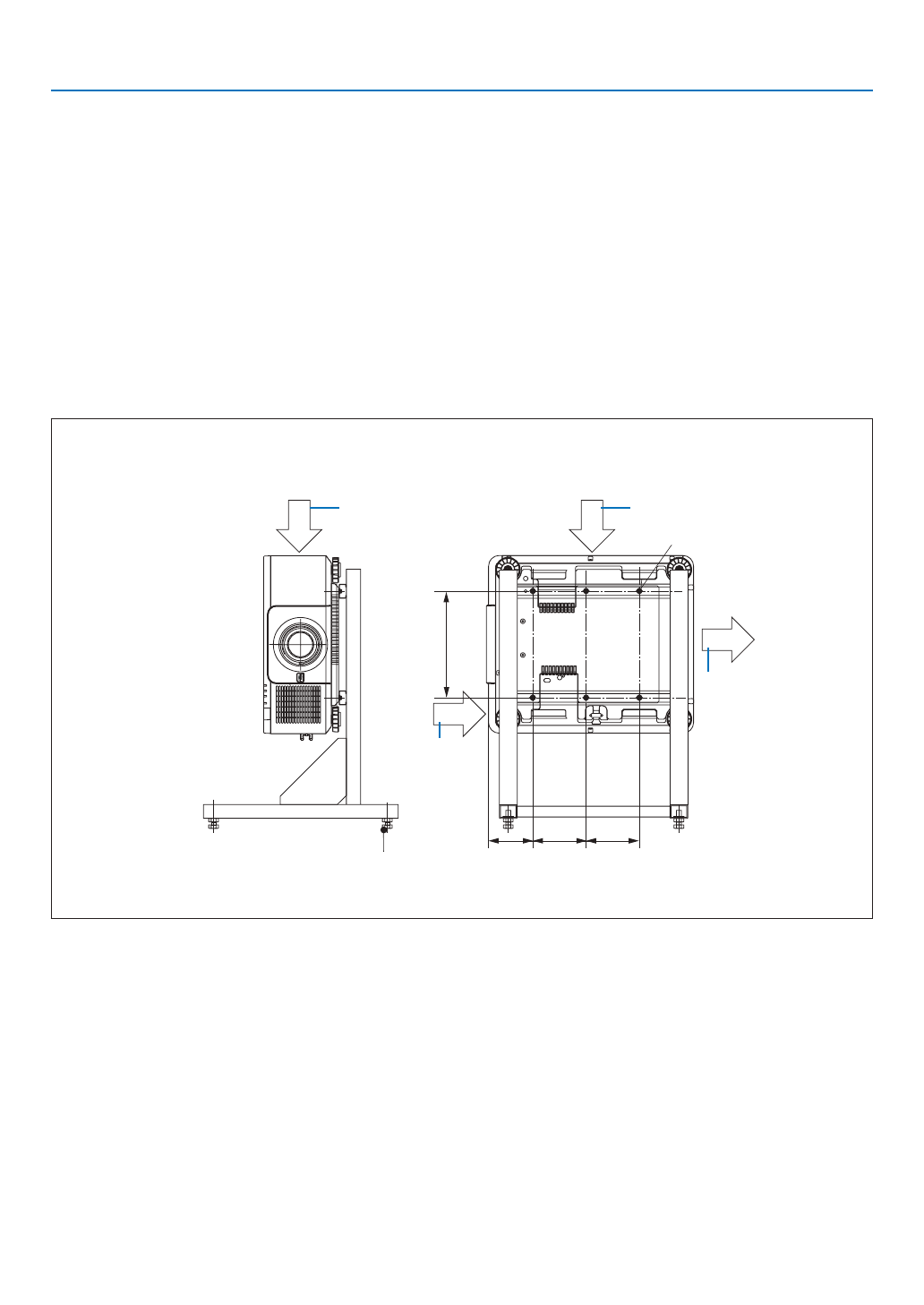

Справочные чертежи
* Чертеж с указанием требуемых размеров не является фактическим чертежом конструкции подставки.
300
150
150
124,5
[Вид сбоку]
[Вид спереди]
(Единица измерения: мм)
Регулятор по горизонтали
Выпускное отверстие
6 болтов M4
Забор воздуха
Забор воздуха
Забор воздуха
