185
9. Приложение
❻

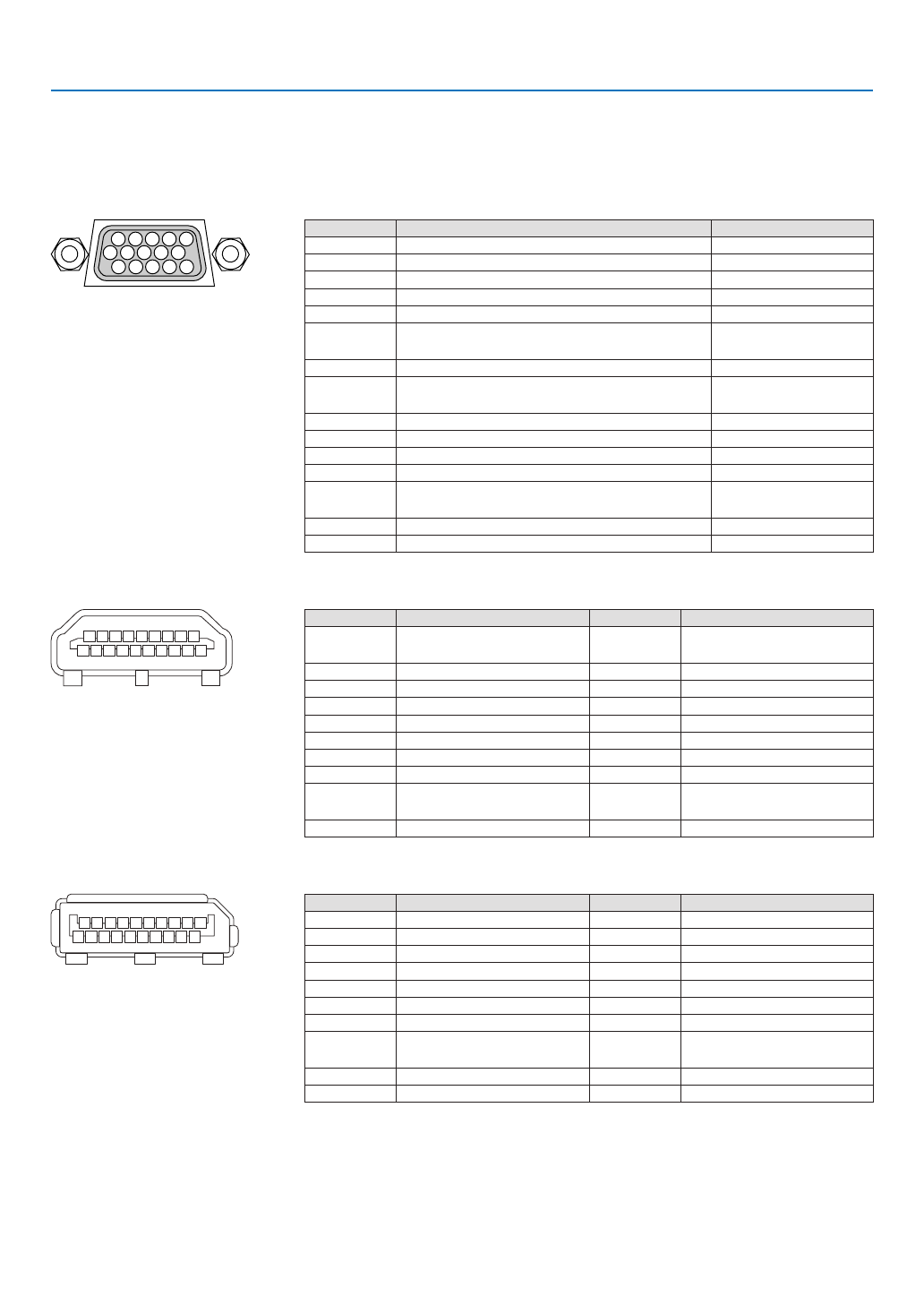

Схема расположения выводов и названия сигналов основных
разъемов
COMPUTER IN/Компонентный входной разъем (15-штыревой миниатюрный разъем типа D)
Подключение и уровень сигнала каждого вывода
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
Уровень сигнала
Видео сигнал: 0,7 Vp-p (аналоговый)
Сигнал синхронизации: Уровень TTL
№ вывода
Сигнал RGB (аналоговый)
Сигнал YCbCr
1
Красный
Cr
2
Зеленый или Синхрон. по зелен.
Y
3
Синий
Cb
4
Заземление
5
Заземление
6
Заземление красного сигнала
Заземление сигнала
Cr
7
Заземление зеленого сигнала
Заземление сигнала Y
8
Заземление синего сигнала
Заземление сигнала
Cb
9
Нет соединения
10
Заземление синхросигнала
11
Нет соединения
12
Двунаправленная шина DATA (SDA)
13
Строчный синхроимпульс или композит-
ный синхроимпульс
14
Вертикальный синхроимпульс
15
Тактовый сигнал данных
Разъем HDMI IN (Тип А)
1 3 5 7 9 11 13 15 17 19
2 4 6 8 10 12 14 16 18
№ вывода
Сигнал
№ вывода
Сигнал
1
Данные TMDS 2+
11
Экран синхроимпульса
TMDS
2
Экран TMDS Data 2
12
Тактовый сигнал TMDS−
3
Данные TMDS 2−
13
СЕС
4
Данные TMDS 1+
14
Отсоединение
5
Экран TMDS Data 1
15
SCL
6
Данные TMDS 1−
16
SDA
7
Данные TMDS 0+
17
Заземление DDC/CEC
8
Экран TMDS Data 0
18
Электропитание +5 В
9
Данные TMDS 0−
19
Обнаружение горячей
вилки
10
Тактовый сигнал TMDS +
Разъем DisplayPort IN
1 3 5 7 9 11 13 15 17 19
2 4 6 8 10 12 14 16 18 20
№ вывода
Сигнал
№ вывода
Сигнал
1
Главный link lane 3−
11
Заземление 0
2
Заземление 3
12
Главный link lane 0+
3
Главный link lane 3+
13
Конфигурация 1
4
Главный link lane 2−
14
Конфигурация 2
5
Заземление 2
15
Дополнительный канал +
6
Главный link lane 2+
16
Заземление 4
7
Главный link lane 1−
17
Дополнительный канал −
8
Заземление 1
18
Обнаружение горячей
вилки
9
Главный link lane 1+
19
Возврат
10
Главный link lane 0−
20
Электропитание +3,3 В
