6. Подключение к другому оборудованию
❷
Осуществление подключений
Компьютерный кабель, кабель BNC (5-жильного типа), кабель HDMI или кабель DisplayPort могут использоваться для
подключения к компьютеру.
Соединительный кабель не включен в комплект проектора. Пожалуйста, подготовьте подходящий кабель для соединения.
Подключение аналогового сигнала RGB
• Подключите компьютерный кабель к клемме вывода отображения (15-штыревой миниатюрный разъем типа D) на ком-
пьютере к входной клемме КОМПЬЮТЕР IN на проекторе. Используйте компьютерный кабель с ферритовым сердечником.
• При подключении клеммы вывода отображения (15-штыревой миниатюрный разъем типа D) на компьютере к
входной клемме BNC на проекторе используйте переходной кабель, чтобы преобразовать кабель BNC (5-жильный)
в кабель с 15-штыревым миниатюрным разъемом типа D.
• После включения проектора выберите название источника для соответствующего входного разъема.
Входная клемма
Кнопка SOURCE на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
COMPUTER IN
КОМПЬЮТЕР
КОМПЬЮТЕР 1
BNC
BNC
КОМПЬЮТЕР 2
COMPUTER IN
BNC IN

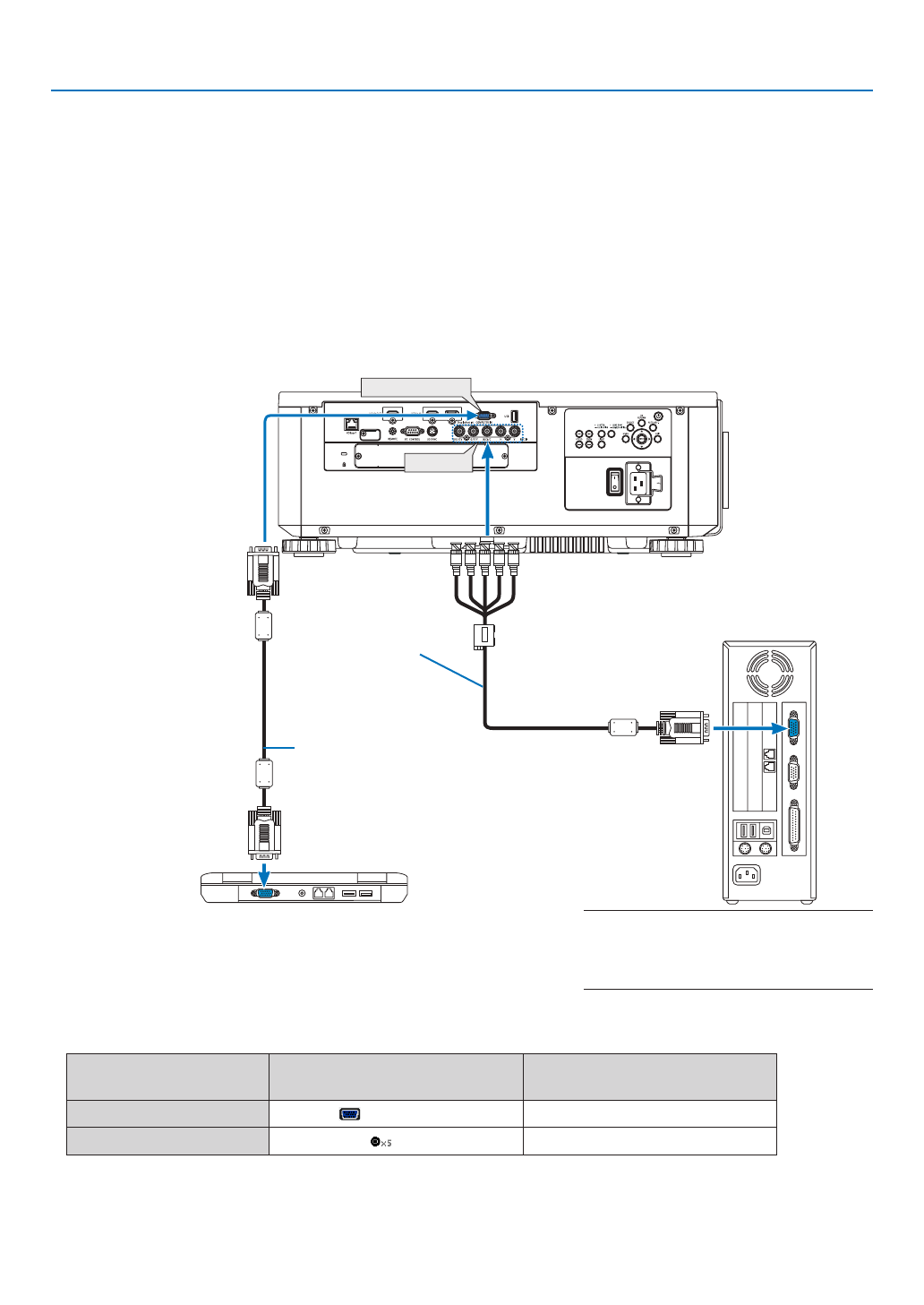

Компьютерный кабель (продается отдельно)
Кабель RGB-в-BNC (в
комплект поставки
не входит)
ПРИМЕЧАНИЕ: Ознакомьтесь с руководством пользо-
вателя компьютера, так как название, положение и
направление разъема могут отличаться в зависимости
от компьютера.
