25
2. Проецирование изображения (основные операции)

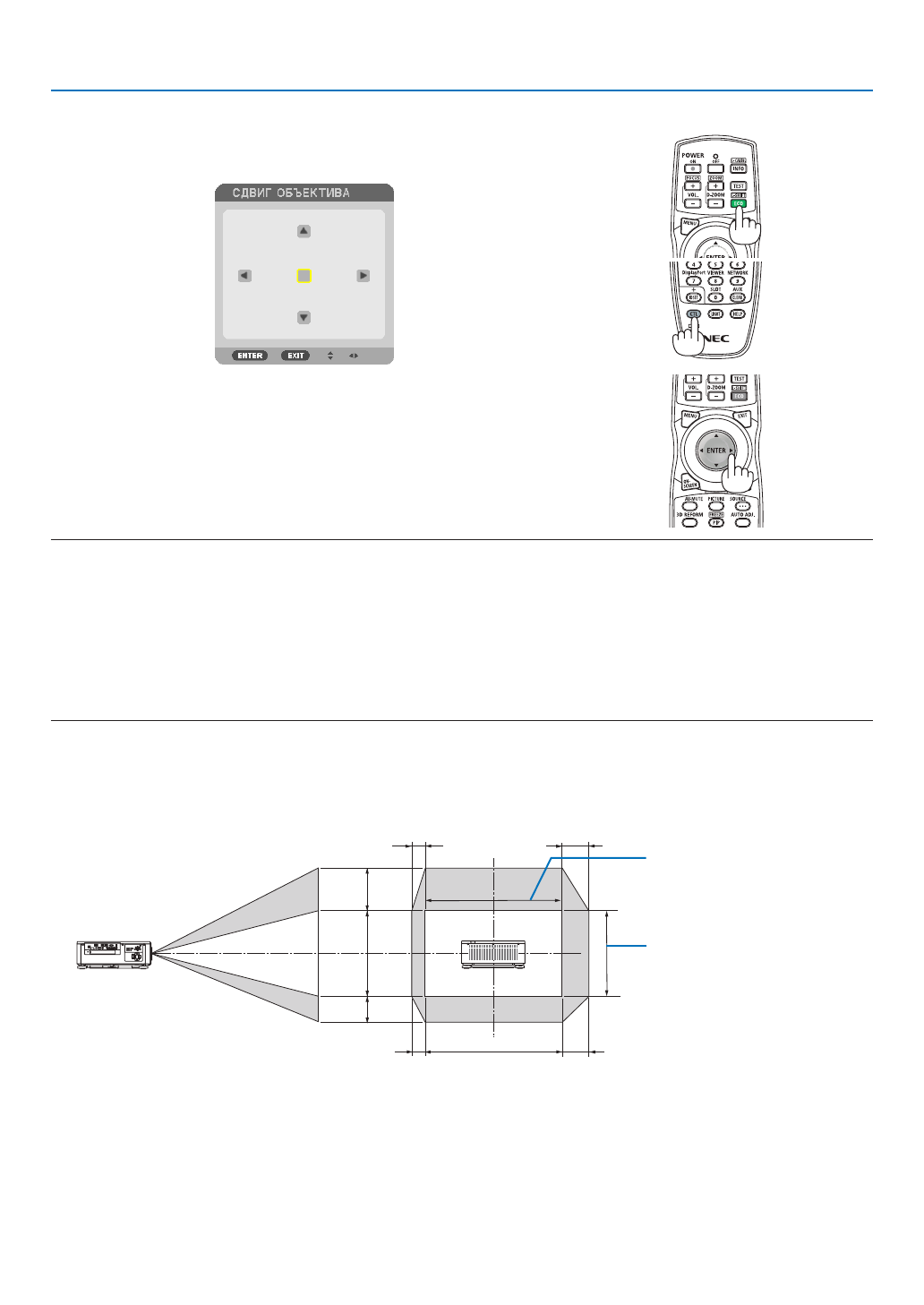

Регулировка с помощью пульта дистанционного управления
1. Удерживайте кнопку CTL и нажмите кнопку ECO/L-SHIFT.
Отобразится экран [СДВИГ ОБЪЕКТИВА].
2. Нажмите кнопку
▼▲◀
или
▶
.
Используйте кнопки
▼▲◀▶
для перемещения проецируемого изобра-
жения.
ПРИМЕЧАНИЕ:
Калибровка объектива
Если питание проектора ошибочно отключается во время выполнения сдвига объектива, это может сдвинуть начальное положение объектива и стать
причиной неисправности. В таком случае выполните калибровку объектива.
Порядок выполнения калибровки объектива
1. Включите проектор.
2. Нажмите кнопку (SHUTTER/CALIBRATION) на панели управления и удерживайте более 2 секунд или, удерживая кнопку CTL, нажмите кнопку INFO/L-CALIB на
пульте дистанционного управления.
Калибровка выполнена.
ПОДСКАЗКА:
• Следующая схема показывает диапазон сдвига объектива (режим проецирования: фронтальная со стола). Чтобы расположить проекцию выше, чем по-
казано на схеме, используйте ножку для регулирования наклона. (
→
)
100%V
50%V
30%V
100%H
20%H
10%H
10%H
20%H
Высота проецируемого изо-
бражения
Ширина проецируемого изо-
бражения
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину по горизонтали (ширину проецируемого
изображения).
