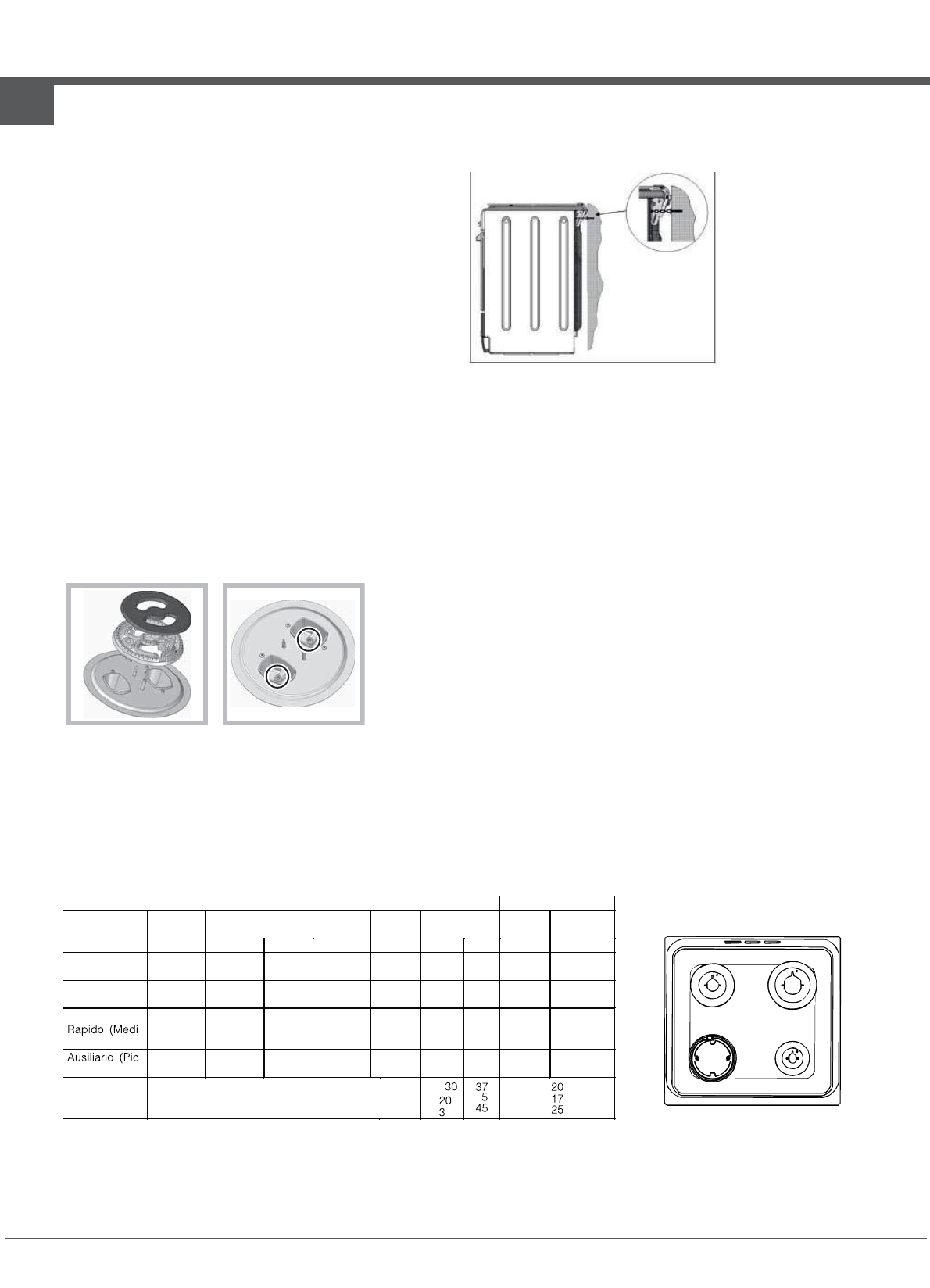

La catenella di sicurezza

! Per evitare il
ribaltamento
accidentale del-
l’apparecchio,
ad esempio
causato da un
bambino che si
arrampica sulla
porta forno,
la catenella di
sicurezza DEVE
essere tassati-

vamente installata!

La cucina e’ dotata di una catenella di sicurezza
che deve essere fissata con una vite (non fornita in
accessorio) sul muro posteriore all'apparecchio, alla
stessa altezza del fissaggio sull’apparecchio.
Si deve usare la vite e il tassello adeguato al tipo
di materiale del muro posteriore all'apparecchio Se
la vite ha il diametro della testa minore di 9mm, si
deve usare una rondella. Per muro di calcestruzzo
e’ necessario usare la vite lunghezza di 60mm  e
diametro di 8mm.
Assicurarsi che la catenella sia fissata nella parte
posteriore della cucina, come indicato nel dise-
gno, in modo che sia stretta e parallela al livello del suolo.

! Ad installazione ultimata la catenella deve essere
mantenuta in trazione

TC

A

S

R

AXMT 6332/IX/1

Sostituzione degli ugelli su bruciatore Tripla corona

1.togliere le griglie e sfilare i bruciatori dalle loro sedi.

Il bruciatore è composto da due parti separate (vedi
figure);

2.svitare gli ugelli, servendosi di una chiave a tubo da

7 mm. Sostituire gli ugelli con quelli adattati al nuovo
tipo di gas (vedi tabella 1). I due ugelli hanno la stessa
foratura.

3.rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

•Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione
dell’aria primaria.
• Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2.  Togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola

dalla posizione di massimo a quella di minimo non si
abbiano spegnimenti dei bruciatori.

4.  Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento
del dispositivo  con bruciatori al minimo aumentare
la portata dei minimi stessi agendo sulla vite  di
regolazione.

Tabella caratteristiche bruciatori e ugelli

Tabella 1

G as

Liquido

Gas

Naturale

Bruciatore Diametro

(mm)

Potenza termica

kW (p.c.s.*)

By Pass

1/100

ugello

1/100

portata*

g/h

ugello

1/100

portata*

l/h

 Nominale

Ridotto

(mm) (mm)

*** **

(mm)

Tripla Corona
(TC)

130 3.25 1.50 63 2x65

236

232

2x99 309

Rapido
(Grande) (R)

100 3.00 0.70 41  87 218

214

128  286

Semi

o) (S)

75 1.90

0.40 30 69

138

136

104 181

colo) (A)

51 1.00

0.40 30 50 73

71

78  95

Pressioni di

alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-

5

2

*

A 15°C 1013 mbar-gas secco

**

Propano P.C.S. = 50,37 MJ/Kg

***

Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m³
