Effettuato l’allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che

raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di

torsione e non presenti pieghe o strozzature;

• non venga a contatto con corpi taglienti, spigoli

vivi, parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso

per poter controllare il suo stato di conservazione;

• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va

fissato con fascette di serraggio conformi alle
norme  UNI-CIG 7141 in vigore.

 Se una o più di queste condizioni non può essere

rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1
(apparecchio incassato tra due mobili), bisogna
ricorrere al tubo flessibile in acciaio (

vedi sotto

).

Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi
filettati

Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549.
Per mettere in opera il tubo eliminare il portagomma
presente sull’apparecchio (il raccordo di entrata del
gas all’apparecchio è filettato 1/2 gas maschio
cilindrico).

 Effettuare l’allacciamento in modo che la lunghezza

della tubatura non superi i 2 metri di estensione
massima, e assicurarsi che il tubo non venga a
contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta
di tutti i raccordi utilizzando una soluzione saponosa
e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l’apparecchio a un tipo di gas
diverso da quello per il quale è predisposto (indicato
sull’etichetta di taratura sul coperchio).

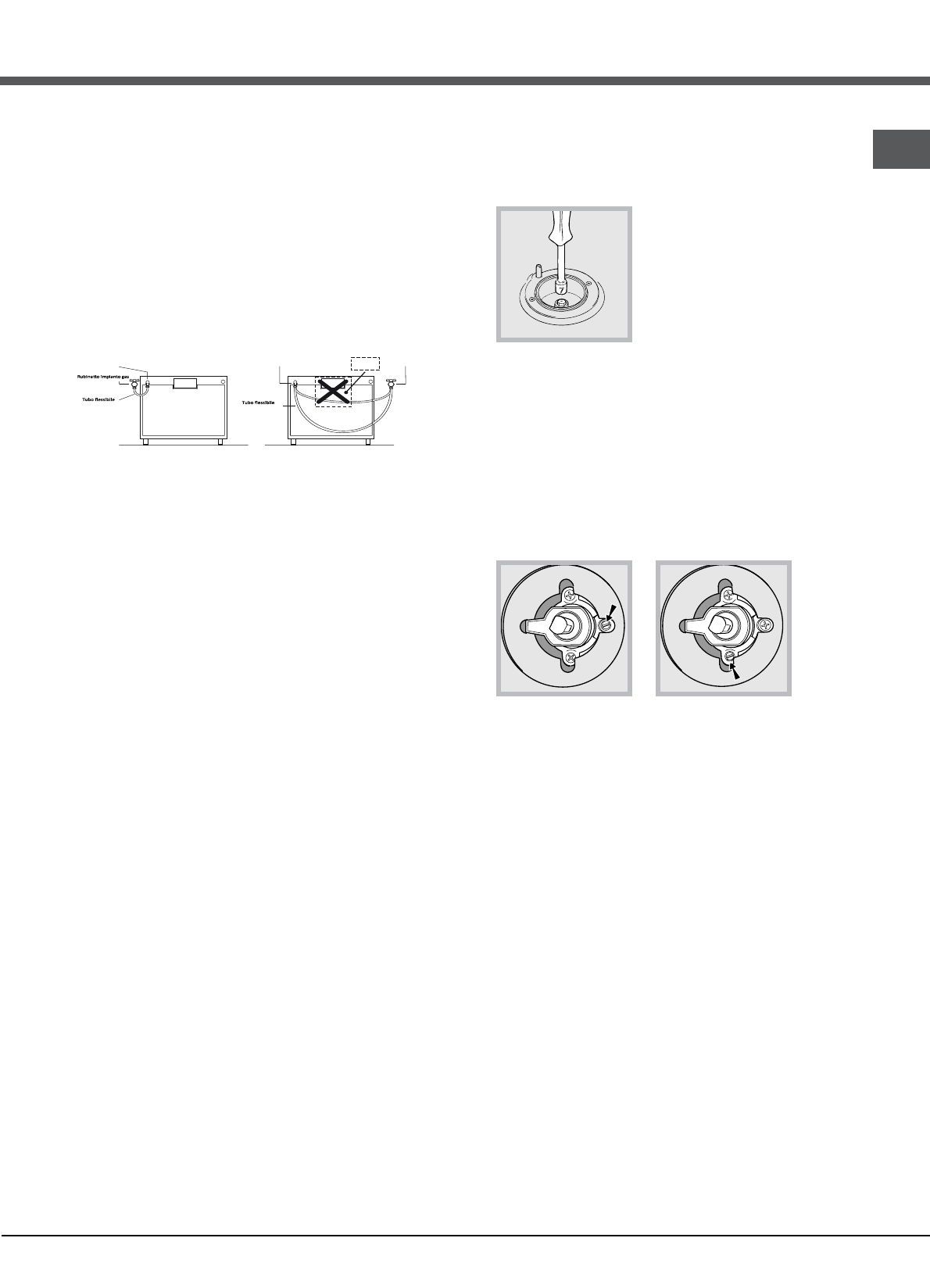

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:
1. togliere le griglie e sfilare i bruciatori dalle loro
sedi;

2. svitare gli ugelli, servendosi
di una chiave a tubo da 7 mm
(

vedi figura

), e sostituirli con

quelli adatti al nuovo tipo di
gas (

vedi tabella

Caratteristiche bruciatori e
ugelli

);

3. rimettere in posizione tutti i

componenti seguendo le operazioni inverse rispetto
alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta all’interno o di fianco all’astina del
rubinetto fino a ottenere una piccola fiamma
regolare.

 Nel caso dei gas liquidi, la vite di regolazione

dovrà essere avvitata a fondo;

3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non
si abbiano spegnimenti del bruciatore.

 I bruciatori del piano non necessitano di

regolazione dell’aria primaria.

 Dopo la regolazione con un gas diverso da quello

di collaudo, sostituire la vecchia etichetta di taratura
con quella corrispondente al nuovo gas, reperibile
presso i Centri Assistenza Tecnica Autorizzata.

 Qualora la pressione del gas sia diversa (o

variabile) da quella prevista, è necessario installare
sulla tubazione d’ingresso un regolatore di
pressione, secondo le norme EN 88-1 e EN88-2 in
vigore per i “regolatori per gas canalizzati”.

Punto connessione gas all’apparecchio

SUPERFICIE

CALDA

Punto connessione gas all’apparecchio

connessione gas

connessione gas

Rubinetto impianto gas
