       Подключение плиты к электропроводке

Внимание !

Подключение к проводке может выполнять квалифицированный специалист по монтажу с соот

-

ветствующим допуском. Запрещается самовольно производить перенастройку или изменения в

электропроводке.

Указания для специалиста по монтажу.

Плита рассчитана на питание переменным трехфазным током (400В 3N ~50Гц). Номинальное на

-

пряжение нагревательных элементов составляет 230 В. Переключение плиты для питания одно

-

фазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии

с прилагающейся схемой соединений.

Схема соединений находится рядом с распределительным щитком плиты. Доступ к щитку возмо

-

жен после снятия кожуха, отвинтив крепления отверткой. Нужно помнить о правильном выборе

соединительного кабеля, учитывать тип подсоединения и номинальную мощность плиты. Соеди

-

нительный кабель следует закрепить в оттяжке.

Внимание!

Следует помнить о подключении нулевой цепи к зажиму на распределительном щитке, обозна

-

ченного символом   («заземление»). Электропроводка, питающая плиту, должна иметь выклю

-

чатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Рас

-

стояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.

Способ  подключения,    отличающийся  от  показанного  на  схеме,  может  привести  к  поломке  пли

-

ты.

МОНТАЖ

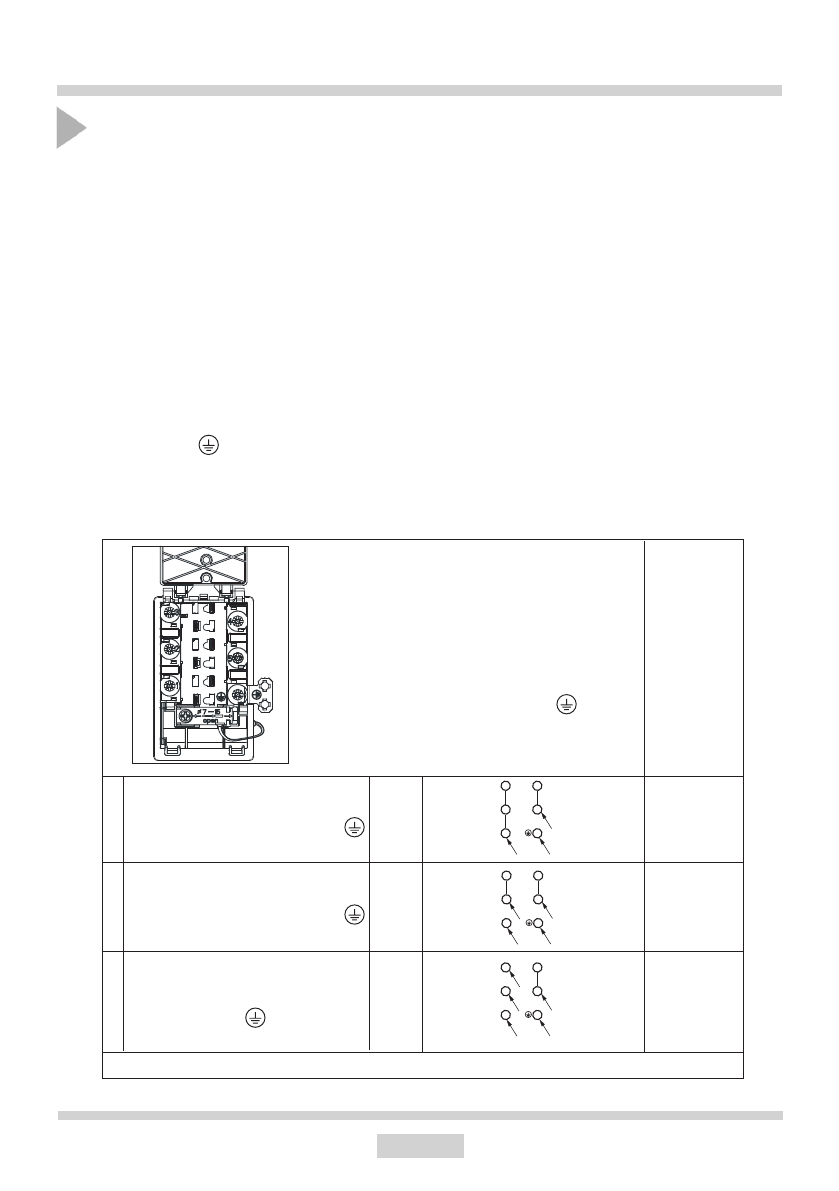

СХЕМА ВОЗМОЖНЫХ

ПОДКЛЮЧЕНИЙ

Внимание! Напряжение

нагревательных элементов 230 В)

1

2

3

С е т ь   4 0 0 / 2 3 0   V   д в у х ф а з н о е

подключение  с  нейтралью,  мост  -

конаткты  2-3  и  4-5,  защита  на

(«заземление»)

С ет ь   4 0 0 / 2 3 0   V   т р ехф аз н о е     с

нейтралью,  мост  -  контакты  4-5,

провода фазы 1, 2 и 3, нейтраль 4-5,

провод защиты на   («заземление»)

1N~

Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль

Внимание! В любом соединении

защитный провод должен
быть соединен с контактом

(«заземление»)   PE

Рек

оменду

емый тип

сое

динит

ельног

о

каб

еля

2N~

3N~

В сети  230 V однофазное подключение

с нулевым проводом, мост связывает

контакты 1 -2-3 и 4-5,защита на

(«заземление»).

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

1

2

3

5

4

PE

L1

N

1

2

3

5

4

L1

L2

PE

N

1

2

3

5

4

L1

L2

PE

N

L3
