u

Älä paina karan lukituspainiketta

(5)

ennen kuin sa-

han kara on pysähtynyt.

 Muussa tapauksessa sähkötyö-

kalu saattaa vaurioitua.

– Kierrä kuusiokoloavaimella

(17)

 kiristysruuvi

(18)

 ulos

pyörimissuuntaan

➊

.

– Käännä heilurisuojus

(12)

 taakse ja pidä siitä kiinni.

– Irrota kiristyslaippa

(19)

 ja sahanterä

(20)

 sahan karasta

(22)

.

Sahanterän asennus (katso kuva A)

Työkalun vaihdon ajaksi kone on paras asettaa alustalle
moottorin päätypuoli alustaa vasten.
– Puhdista sahanterä

(20)

 ja kaikki asennettavat kiristy-

sosat.

– Käännä heilurisuojus

(12)

 taakse ja pidä siitä kiinni.

– Aseta sahanterä

(20)

 kiinnityslaippaan

(21)

. Hampaiden

leikkaussuunnan (sahanterällä olevan nuolen suunta) ja
suojuksen

(1)

 pyörimissuunnan osoittavan nuolen on vas-

tattava toisiaan.

– Aseta kiristyslaippa

(19)

 paikalleen ja kierrä kiristysruuvi

(18)

 paikalleen pyörimissuuntaan

➋

. Huomioi kiinnitys-

laipan

(21)

 ja kiristyslaipan

(19)

 oikea asennusasento.

– Paina karan lukituspainiketta

(5)

 ja pidä painettuna.

– Kiristä kuusiokoloavaimella

(17)

 kiristysruuvi

(18)

 pyöri-

missuuntaan

➋

 pitävästi kiinni. Kiristystiukkuuden tulee

olla 10–12 Nm, tämä vastaa käsitiukkuutta plus ¼ kier-
rosta.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-
pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-
veydelle vaarallista. Pölyn koskettaminen tai hengittäminen
saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al-
lergisia reaktioita ja/tai hengitystiesairauksia.
Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly)
katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen
käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-
aine). Asbestipitoisia materiaaleja saavat käsitellä vain
asiantuntevat ammattilaiset.
– Käytä mahdollisuuksien mukaan materiaalille soveltuvaa

pölynpoistoa.

– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengitys-

suojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia
määräyksiä.

u

Estä pölyn kertyminen työpisteeseen.

Pöly saattaa olla

herkästi syttyvää.

Imuadapterin asennus (katso kuva B)

Kytke imuadapteri

(24)

 pölynpoistoputkeen

(16)

, niin että

se lukittuu paikalleen. Varmista imuadapteri

(24)

 vielä ruu-

villa

(23)

.

Imuadapteriin

(24)

 voi kytkeä Ø 35 mm:n imuletkun.

u

Imuadapteri ei saa olla asennettuna ilman liitettynä
olevaa ulkopuolista pölynpoistoa.

 Imukanava voi muu-

toin mennä tukkoon.

u

Imuadapteriin ei saa kytkeä pölypussia

. Muuten pölyn-

poistojärjestelmä voi tukkeutua.

Optimaalisen imutehon takaamiseksi imuadapteri

(24)

 on

muistettava puhdistaa säännöllisesti.

Ulkopuolinen pölynpoisto

Sähkötyökalu voidaan liittää suoraan etäkäynnistyksellä va-
rustettuun Bosch-yleisimuriin. Yleisimuri käynnistyy auto-
maattisesti sähkötyökalua käynnistettäessä.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää
aiheuttavien tai kuivien pölylaatujen imurointiin.
Saksassa puupölyn poistoon vaaditaan TRGS 553:n perus-
teella testattu imuri. Ammattikäytössä pölynpoistoon ei saa
käyttää koneen omaa pölysäiliötä. Muiden pölylaatujen yh-
teydessä ammattikäyttäjän tulee kysyä niitä koskevat eri-
koisvaatimukset asianomaiselta ammattiliitolta.

Käyttö

Käyttötavat

u

Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.

Leikkaussyvyyden säätö (katso kuva C)

u

Mukauta sahaussyvyys työkappaleen paksuuteen

.

Työkappaleen alla tulisi terää näkyä korkeintaan täysi
hammaskorkeus.

Avaa kiristysvipu

(25)

. Säädä sahaussyvyys pienemmäksi

vetämällä sahaa poispäin pohjalevystä

(14)

, säädä sahaus-

syvyys suuremmaksi painamalla sahaa pohjalevyä

(14)

 koh-

den. Aseta haluttu mitta sahaussyvyysasteikkoon. Kiristä ki-
ristysvipu

(25)

 jälleen.

Kiristysvivun

(25)

 kiristysvoimaa voidaan säätää. Tee tämä

irrottamalla kiristysvipu

(25)

 ja ruuvaamalla se takaisin pai-

kalleen vähintään 30° vastapäivään käännettynä.

Jiirikulman asetus

Sähkötyökalu on paras asettaa suojuksen

(1)

 päätypuolta

vasten.
Avaa siipiruuvit

(7)

 ja

(15)

. Kallista sahaa sivusuunnassa.

Aseta haluttu mitta asteikosta

(6)

. Kiristä siipiruuvit

(7)

 ja

(15)

 jälleen.

Huomautus:

 jiirisahauksissa sahaussyvyys on pienempi kuin

sahaussyvyysasteikolla

(26)

 näytetty arvo.

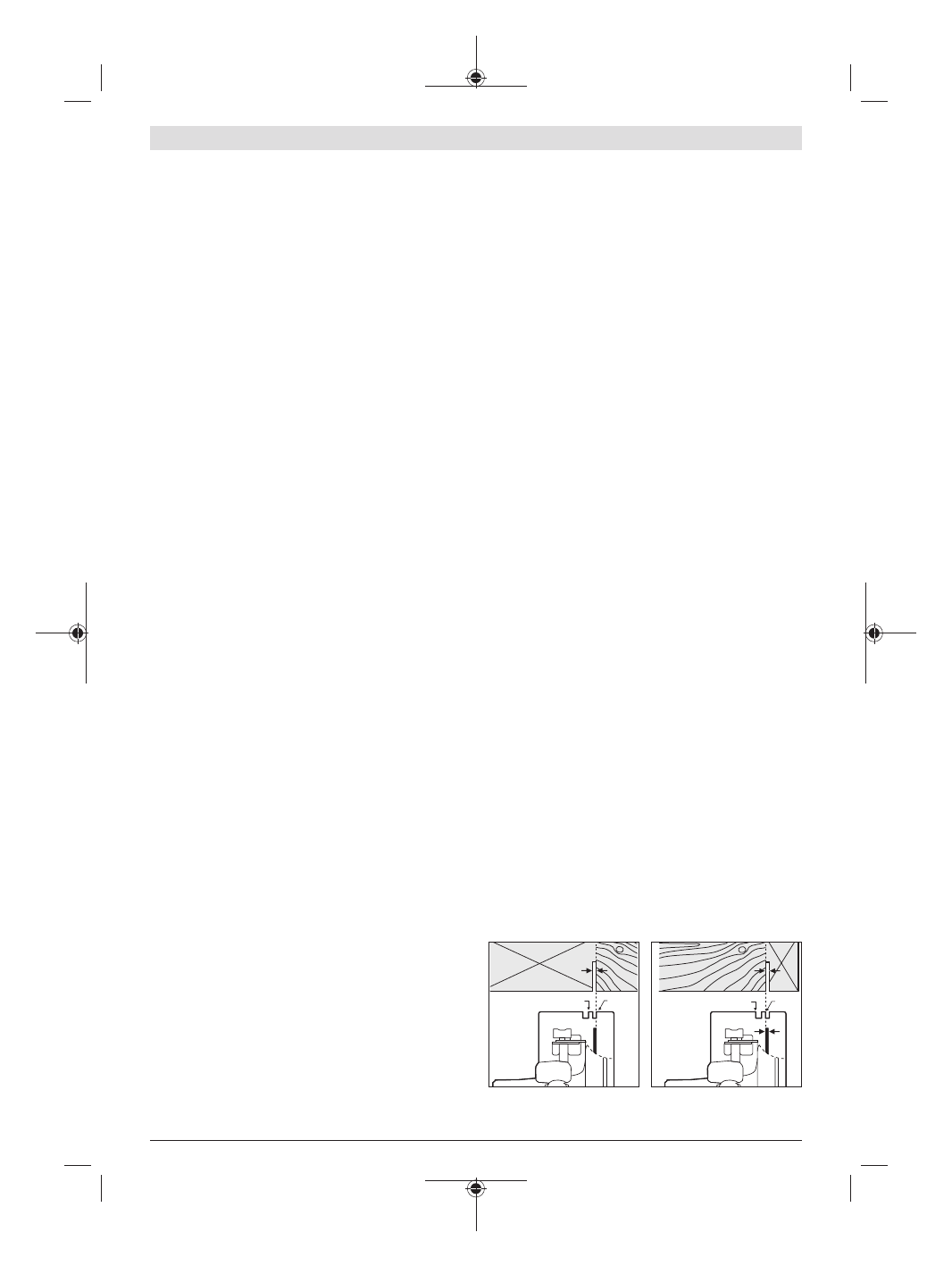

Sahausmerkit

0

45

0

45
