– Setzen Sie das Sägeblatt

(20)

 auf den Aufnahmeflansch

(21)

 auf. Die Schneidrichtung der Zähne (Pfeilrichtung

auf dem Sägeblatt) und der Drehrichtungspfeil auf der
Schutzhaube

(1)

 müssen übereinstimmen.

– Setzen Sie den Spannflansch

(19)

 auf und schrauben Sie

die Spannschraube

(18)

 in Drehrichtung

➋

 ein. Achten

Sie auf die richtige Einbaulage von Aufnahmeflansch

(21)

und Spannflansch

(19)

.

– Drücken Sie die Spindel-Arretiertaste

(5)

 und halten Sie

diese gedrückt.

– Ziehen Sie mit dem Innensechskantschlüssel

(17)

 die

Spannschraube

(18)

 in Drehrichtung

➋

 fest. Das Anzugs-

moment soll 10–12 Nm betragen, das entspricht hand-
fest zzgl. ¼ Umdrehung.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen
zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-
tiges Material darf nur von Fachleuten bearbeitet werden.
– Benutzen Sie mo

̈

glichst eine fu

̈

r das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.

u

Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Absaugadapter montieren (siehe Bild B)

Stecken Sie den Absaugadapter

(24)

 auf den Spanauswurf

(16)

 bis er einrastet. Sichern Sie den Absaugadapter

(24)

zusätzlich mit der Schraube

(23)

.

An den Absaugadapter

(24)

 kann ein Absaugschlauch mit ei-

nem Durchmesser von 35 mm angeschlossen werden.

u

Der Absaugadapter darf nicht ohne angeschlossene
Fremdabsaugung montiert sein.

 Der Absaugkanal kann

sonst verstopfen.

u

An den Absaugadapter darf kein Staubsack ange-
schlossen werden

. Das Absaugsystem kann sonst ver-

stopfen.

Zur Gewährleistung einer optimalen Absaugung muss der
Absaugadapter

(24)

 regelmäßig gereinigt werden.

Fremdabsaugung

Das Elektrowerkzeug kann direkt an die Steckdose eines
Bosch-Allzwecksaugers mit Fernstarteinrichtung ange-
schlossen werden. Dieser wird beim Einschalten des Elek-
trowerkzeuges automatisch gestartet.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
In Deutschland werden für Holzstäube auf Grund TRGS 553
geprüfte Absaugeinrichtungen gefordert, die Eigenabsau-
gung darf im gewerblichen Bereich nicht verwendet werden.
Für andere Materialien muss der gewerbliche Betreiber die
speziellen Anforderungen mit der zuständigen Berufsgenos-
senschaft klären.

Betrieb

Betriebsarten

u

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Schnitttiefe einstellen (siehe Bild C)

u

Passen Sie die Schnitttiefe an die Dicke des Werk-
stücks an

. Es sollte weniger als eine volle Zahnhöhe unter

dem Werkstück sichtbar sein.

Lösen Sie den Spannhebel

(25)

. Für eine kleinere Schnitttie-

fe ziehen Sie die Säge von der Grundplatte

(14)

 weg, für ei-

ne größere Schnitttiefe drücken Sie die Säge zur Grundplat-
te

(14)

 hin. Stellen Sie das gewünschte Maß an der Schnitt-

tiefenskala ein. Ziehen Sie den Spannhebel

(25)

 wieder fest.

Die Spannkraft des Spannhebels

(25)

 kann nachgestellt

werden. Schrauben Sie dazu den Spannhebel

(25)

 ab und

schrauben Sie ihn um mindestens 30° gegen den Uhrzeiger-
sinn versetzt wieder fest.

Gehrungswinkel einstellen

Legen Sie das Elektrowerkzeug am besten auf die Stirnseite
der Schutzhaube

(1)

.

Lösen Sie die Flügelschrauben

(7)

 und

(15)

. Schwenken Sie

die Säge seitlich. Stellen Sie das gewünschte Maß an der
Skala

(6)

 ein. Schrauben Sie die Flügelschrauben

(7)

 und

(15)

 wieder fest.

Hinweis:

 Bei Gehrungsschnitten ist die Schnitttiefe kleiner

als der angezeigte Wert auf der Schnitttiefenskala

(26)

.

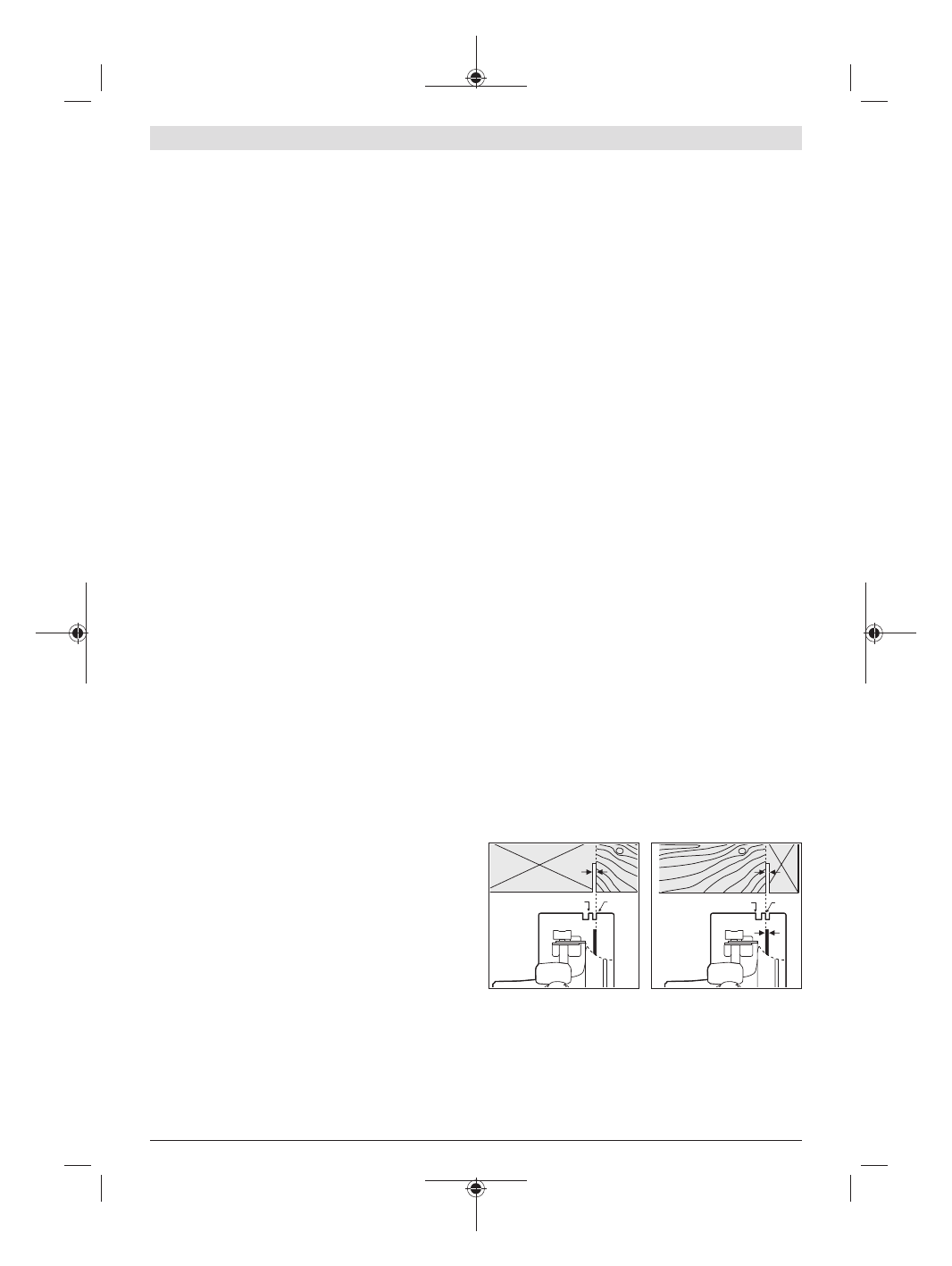

Schnittmarkierungen

0

45

0

45

Die Schnittmarkierung 0°

(10)

 zeigt die Position des Säge-

blattes bei rechtwinkligem Schnitt. Die Schnittmarkierung
45°

(9)

 zeigt die Position des Sägeblattes bei 45°-Schnitt.

Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie
im Bild gezeigt an das Werkstück. Führen Sie am besten
einen Probeschnitt durch.
