– Нажмите кнопку фиксации шпинделя

(5)

 и удержи-

вайте ее нажатой.

– Туго затяните с помощью ключа-шестигранника

(17)

зажимной винт

(18)

 в направлении вращения

➋

. Мо-

мент затяжки должен составлять 10–12 Н·м, что соот-
ветствует затяжке от руки плюс ¼ оборота.

Удаление пыли и стружки

Пыль некоторых материалов, как напр., красок с со-
держанием свинца, некоторых сортов древесины, мине-
ралов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или забо-
левания дыхательных путей оператора или находящегося
вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты дре-
весины). Материал с содержанием асбеста разрешается
обрабатывать только специалистам.
– По возможности используйте пригодую для материала

систему пылеудаления.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с

фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.

u

Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Монтаж адаптера пылеудаления (см. рис. B)

Вставьте адаптер пылеудаления

(24)

 на патрубок для вы-

броса опилок

(16)

, чтобы он вошел в зацепление. Допол-

нительно закрепите адаптер пылеудаления

(24)

 винтом

(23)

.

К адаптеру пылеудаления

(24)

 может быть присоединен

шланг пылеудаления диаметром 35 мм.

u

Адаптер пылеудаления нельзя монтировать без
подключенной внешней системы пылеудаления.

Иначе может быть забит отсасывающий канал.

u

К адаптеру отсасывания нельзя подключать пыле-
сборник

. Иначе система всасывания может засорить-

ся.

Для обеспечения оптимального пылеудаления необходи-
мо регулярно очищать адаптер пылеудаления

(24)

.

Внешняя система пылеудаления

Электроинструмент может быть подключен прямо к
штепсельной розетке универсального пылесоса фирмы
Bosch с устройством дистанционного пуска. Пылесос ав-
томатически запускается при включении электроинстру-
мента.
Пылесос должен быть пригоден для обрабатываемого
материала.
Применяйте специальный пылесос для удаления особо
вредных для здоровья видов пыли возбудителей рака
или сухой пыли.

В Германии для древесной пыли требуются пылеудаляю-
щие устройства, одобренные в соответствии с TRGS 553;
использовать внутреннюю систему пылеудаления в про-
мышленности не разрешается. В отношении прочих ма-
териалов промышленный оператор должен выяснить
особые требования, обратившись в компетентное
Объединение отраслевых страховых союзов.

Работа с инструментом

Режимы работы

u

Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Установка глубины пиления (см. рис. C)

u

Устанавливайте глубину пиления в соответствии с
толщиной заготовки

. Пильный диск не должен высту-

пать за обрабатываемую заготовку более чем на высо-
ту зуба.

Отпустите зажимной рычаг

(25)

. Чтобы уменьшить глуби-

ну пропила, отведите пилу от опорной плиты

(14)

, чтобы

увеличить – опустите пилу к опорной плите

(14)

. Устано-

вите желаемый размер по шкале глубины пропила. Сно-
ва туго затяните зажимной рычаг

(25)

.

Силу зажима зажимного рычага

(25)

 можно регулиро-

вать. Для этого выкрутите зажимной рычаг

(25)

 и снова

вкрутите его со смещением не менее 30° против часовой
стрелки.

Настройка угла распила

Положите электроинструмент на торцовую сторону за-
щитного кожуха

(1)

.

Ослабьте барашковые винты

(7)

 и

(15)

. Поверните пилу

в сторону. Установите нужное значение на шкале

(6)

.

Снова крепко затяните барашковые винты

(7)

 и

(15)

.

Указание:

 При косой распиловке глубина пиления мень-

ше, чем значение, указанное на шкале глубины пиления

(26)

.

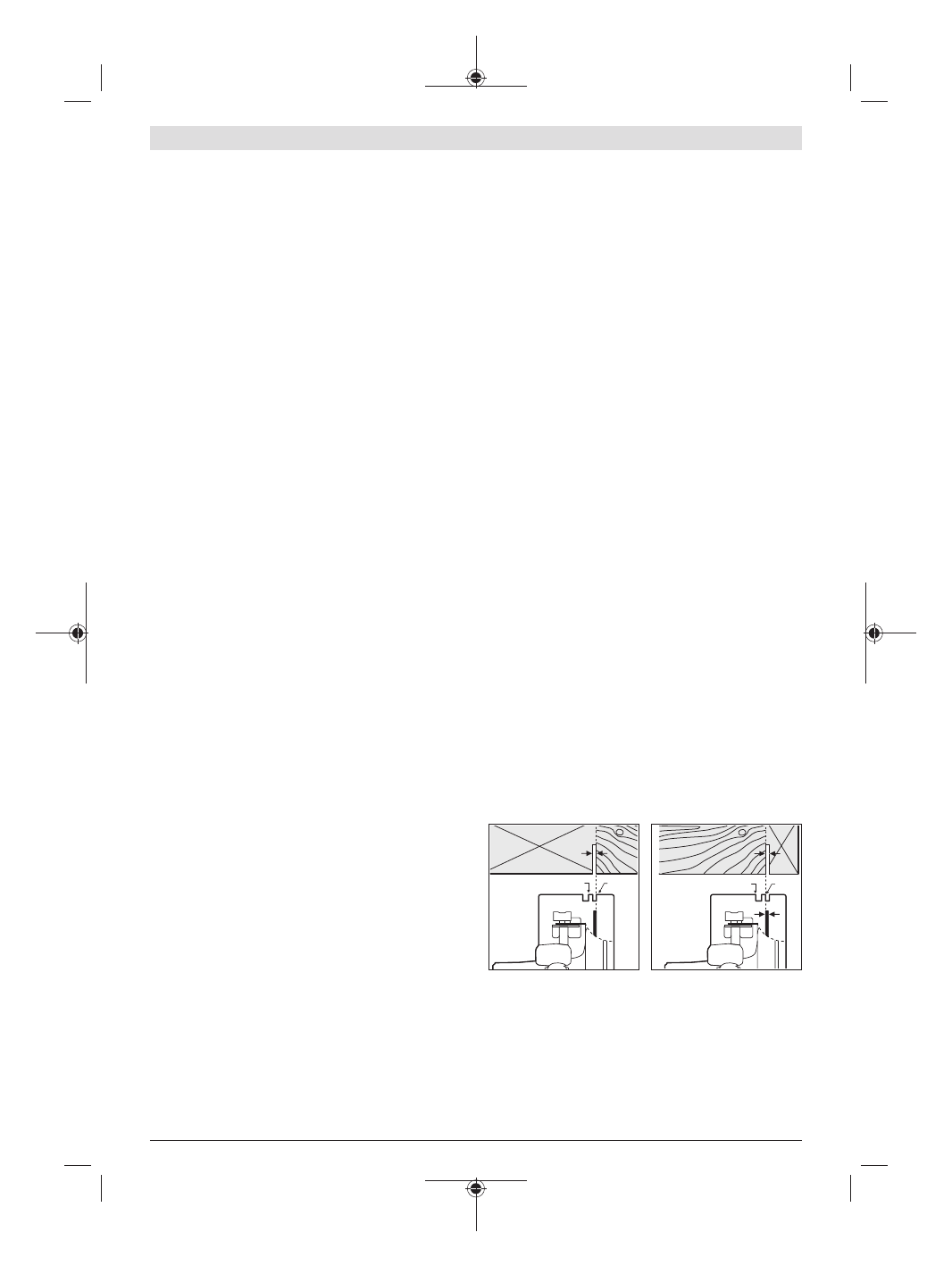

Метки угла пропила

0

45

0

45

Метка линии распила 0°

(10)

 показывает положение

пильного диска при распиливании под прямым углом.
Метка линии распила 45°

(9)

 показывает положение

пильного диска при распиливании под углом 45°.
Для получения точного пропила установите дисковую пи-
лу на заготовке согласно рисунку. Рекомендуется сде-
лать пробный пропил.
