188

 | Hrvatski

1 609 92A 4BS | (12.09.2018)

Bosch Power Tools

strelica smjera vrtnje na štitniku

(1)

 moraju se

podudarati.

– Stavite steznu prirubnicu

(19)

 i uvrnite stezni vijak

(18)

 u

smjeru vrtnje

➋

. Pazite na ispravan položaj prihvatne

prirubnice

(21)

 i stezne prirubnice

(19)

.

– Pritisnite tipku za blokadu vretena

(5)

 i držite je

pritisnutu.

– Šesterokutnim ključem

(17)

 zategnite stezni vijak

(18)

 u

smjeru vrtnje

➋

. Pritezni moment treba iznositi 10–12

Nm, to odgovara zatezanju rukom uključujući ¼ okretaja.

Usisavanje prašine/strugotina

Prašina od materijala kao što su premazi sa sadržajem olova,
neke vrste drva, mineralnih materijala i metala, može biti
štetna za zdravlje. Dodirivanje ili udisanje prašine može
uzrokovati alergijske reakcije i/ili bolesti dišnih puteva
korisnika električnog alata ili osoba koje se nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od
hrastovine ili bukve, smatra se kancerogenom, posebno u
kombinaciji s dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal, koji sadrži azbest, smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite uređaj za usisavanje prašine

prikladan za materijal.

– Pobrinite se za dobro prozračivanje radnoga mjesta.
– Preporučuje se nošenje zaštitne maske s klasom filtra P2.
Poštujte važeće propise u vašoj zemlji za materijale koje ćete
obrađivati.

u

Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Montaža usisnog adaptera (vidjeti sliku B)

Nataknite usisni adapter

(24)

 na izbacivač strugotine

(16)

sve dok se ne uglavi. Usisni adapter

(24)

 dodatno osigurajte

vijkom

(23)

.

Na usisni adapter

(24)

 može se priključiti usisno crijevo

promjera 35 mm.

u

Usisni adapter ne smije biti montiran bez priključenog
vanjskog usisavanja.

 Inače bi se mogao začepiti usisni

kanal.

u

Na usisni adapter ne smije se staviti vrećica za
prašinu

. U suprotnom se sustav za usisavanje može

začepiti.

Za osiguranje optimalnog usisavanja treba redovito čistiti
usisni adapter

(24)

.

Vanjsko usisavanje

Električni alat može se izravno priključiti u utičnicu Bosch
univerzalnog usisavača s uređajem za daljinsko pokretanje.
On se automatski pokreće pri uključivanju električnog alata.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno
opasna za zdravlje i kancerogena, treba koristiti specijalni
usisavač.
U Njemačkoj se za drvenu prašinu moraju rabiti usisavači
ispitani na temelju TRGS 553, vlastito usisavanje ne smije se
rabiti u proizvodnom sektoru. Za ostale materijale

profesionalni korisnik mora razjasniti posebne zahtjeve
nadležnoj strukovnoj udruzi.

Rad

Načini rada

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku C)

u

Dubinu rezanja prilagodite debljini izratka

. Ispod

izratka treba biti vidljiva visina zupca manja od jedne
pune visine.

Otpustite zateznu polugu

(25)

. Za manju dubinu rezanja

odmaknite pilu od osnovne ploče

(14)

, a za veću dubinu

rezanja pritisnite pilu prema osnovnoj ploči

(14)

. Namjestite

željenu mjeru na skali za namještanje dubine rezanja.
Ponovno pritegnite zateznu polugu

(25)

.

Zatezna sila zatezne poluge

(25)

 može se namjestiti. U tu

svrhu odvrnite zateznu polugu

(25)

 i ponovno je pritegnite

pomaknutu za najmanje 30° u smjeru suprotnom od kazaljke
na satu.

Namještanje kuta kosog rezanja

Najbolje je da električni alat odložite na prednju stranu
štitnika

(1)

.

Otpustite krilne vijke

(7)

 i

(15)

. Zakrenite pilu bočno.

Namjestite željenu mjeru na skali

(6)

. Ponovno pritegnite

krilne vijke

(7)

 i

(15)

.

Napomena:

 Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali za namještanje dubine rezanja

(26)

.

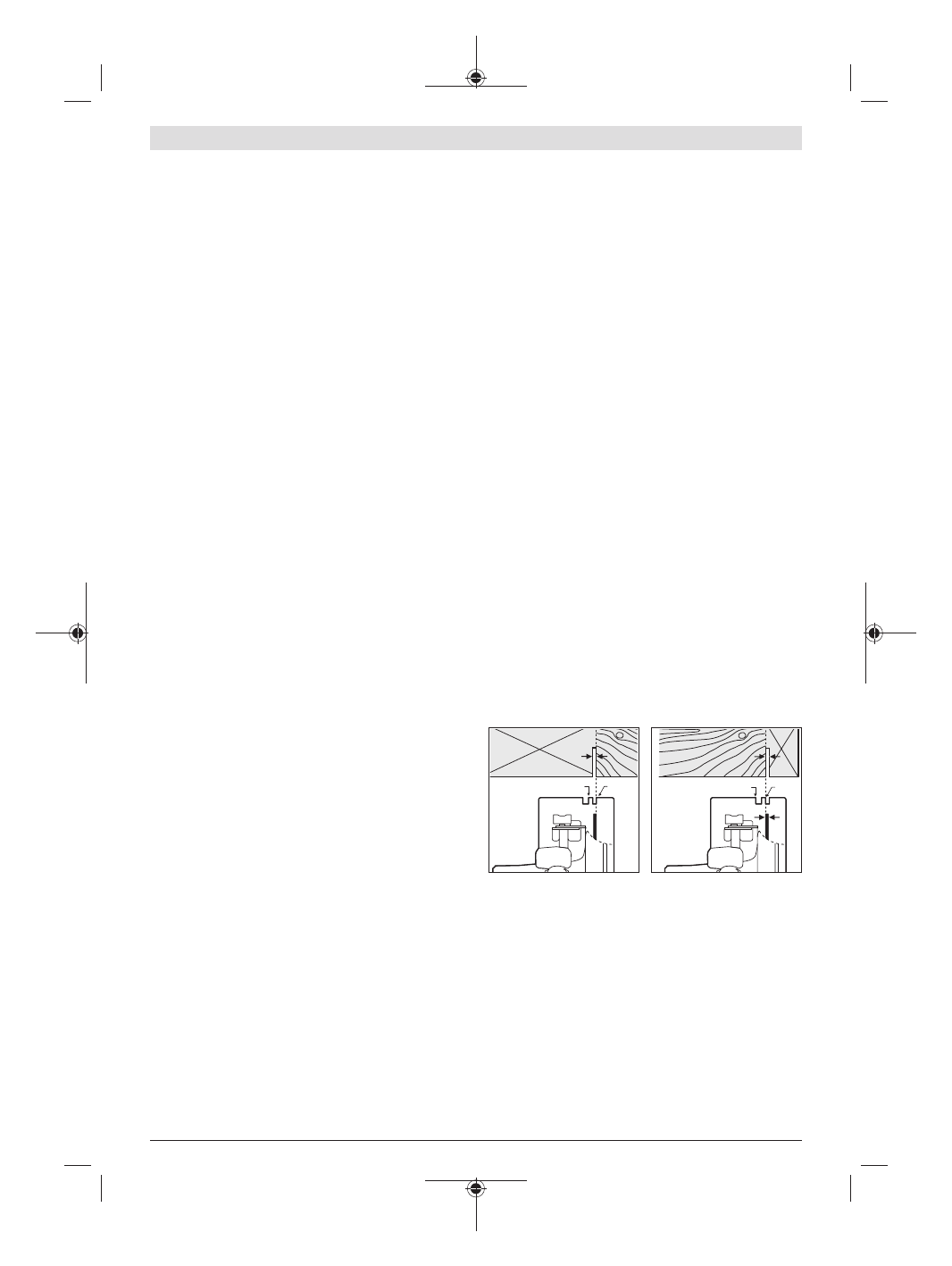

Oznake rezanja

0

45

0

45

Oznaka rezanja 0°

(10)

 prikazuje položaj lista pile kod

pravokutnog reza. Oznaka rezanja 45°

(9)

 prikazuje položaj

lista pile kod reza pod 45°.
Za rezanje točno na mjeru postavite kružnu pilu na izradak
kao što je prikazano na slici. Najbolje provedite probno
rezanje.

Puštanje u rad

u

Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici
električnog alata. Električni alati označeni sa 230 V
mogu raditi i na 220 V.
