– Otočte zpět kyvný ochranný kryt

(12)

 a pevně ho

přidržte.

– Sejměte z vřetena pily

(22)

 upínací přírubu

(19)

 a pilový

kotouč

(20)

.

Montáž pilového kotouče (viz obrázek A)

Pro výměnu nástroje položte elektrické nářadí nejlépe na
čelní stranu krytu motoru.
– Vyčistěte pilový kotouč

(20)

 a všechny montované

upínací díly.

– Otočte zpět kyvný ochranný kryt

(12)

 a pevně ho

přidržte.

– Nasaďte pilový kotouč

(20)

 na unášecí přírubu

(21)

.

Směr záběru zubů (směr šipky na pilovém kotouči)
a šipka směru otáčení na ochranném krytu

(1)

 musí

souhlasit.

– Nasaďte upínací přírubu

(19)

 a našroubujte upínací šroub

(18)

 ve směru

➋

. Dbejte na správnou polohu unášecí

příruby

(21)

 a upínací příruby

(19)

.

– Stiskněte aretační tlačítko vřetena

(5)

 a držte ho

stisknuté.

– Klíčem na vnitřní šestihran

(17)

 utáhněte upínací šroub

(18)

 ve směru

➋

. Utahovací moment má být 10–12 Nm,

což odpovídá ručnímu utažení plus ¼ otáčky.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé
druhy dřeva, minerály a kov, může být zdraví škodlivý.
Kontakt s prachem nebo vdechnutí mohou u pracovníka
nebo osob nacházejících se v blízkosti vyvolat alergické
reakce a/nebo onemocnění dýchacích cest.
Určitý prach, jako dubový nebo bukový prach, je pokládán za
karcinogenní, zvláště ve spojení s přídavnými látkami pro
ošetření dřeva (chromát, ochranné prostředky na dřevo).
Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné

odsávání prachu.

– Zajistěte dobré větrání pracoviště.
– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dodržujte předpisy pro obráběné materiály platné
v příslušné zemi.

u

Zabraňte hromadění prachu na pracovišti.

Prach se

může lehce vznítit.

Montáž odsávacího adaptéru (viz obrázek B)

Nasaďte odsávací adaptér

(24)

 na výfuk třísek

(16)

 tak, aby

zaskočil. Odsávací adaptér

(24)

 navíc zajistěte šroubem

(23)

.

Na odsávací adaptér

(24)

 lze připojit odsávací hadici

o průměru 35 mm.

u

Odsávací adaptér nesmí být namontovaný bez
připojeného externího odsávání.

 Jinak se může

odsávací kanál ucpat.

u

K odsávacímu adaptéru nesmí být připojený vak na
prach

. Odsávací systém by se mohl ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

(24)

 pravidelně čistit.

Externí odsávání

Elektrické nářadí lze zapojit přímo do zásuvky univerzálního
vysavače Bosch se zařízením pro dálkové spuštění. Ten se
automaticky spustí při zapnutí elektrického nářadí.
Vysavač musí být vhodný pro řezaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního
nebo suchého prachu použijte speciální vysavač.
V Německu jsou na dřevěný prach na základě TRGS 553
vyžadována vyzkoušená odsávací zařízení, interní odsávání
se v podnikatelské oblasti nesmí používat. V případě jiných
materiálů si musí komerční uživatel vyjasnit speciální
požadavky s příslušným profesním sdružením.

Provoz

Druhy provozu

u

Před každou prací na elektronářadí vytáhněte
zástrčku ze zásuvky.

Nastavení hloubky řezu (viz obrázek C)

u

Hloubku řezu přizpůsobte podle tloušťky obrobku

. Pod

obrobkem by měla být viditelná necelá výška zubu.

Povolte upínací páčku

(25)

. Pro menší hloubku řezu

odtáhněte pilu od základní desky

(14)

, pro větší hloubku

řezu přitlačte pilu k základní desce

(14)

. Nastavte

požadovaný rozměr na stupnici hloubky řezu. Upínací páčku

(25)

 opět pevně utáhněte.

Upínací sílu upínací páčky

(25)

 lze seřídit. Za tímto účelem

odšroubujte upínací páčku

(25)

 a znovu ji našroubujte

přesazenou minimálně o 30° proti směru hodinových
ručiček.

Nastavení pokosového úhlu

Elektrické nářadí položte nejlépe na přední stranu
ochranného krytu

(1)

.

Povolte křídlové šrouby

(7)

 a

(15)

. Otočte pilu na stranu.

Nastavte požadovaný rozměr na stupnici

(6)

. Znovu

utáhněte křídlové šrouby

(7)

 a

(15)

.

Upozornění:

 U pokosových řezů je hloubka řezu menší než

hodnota zobrazená na stupnici hloubky řezu

(26)

.

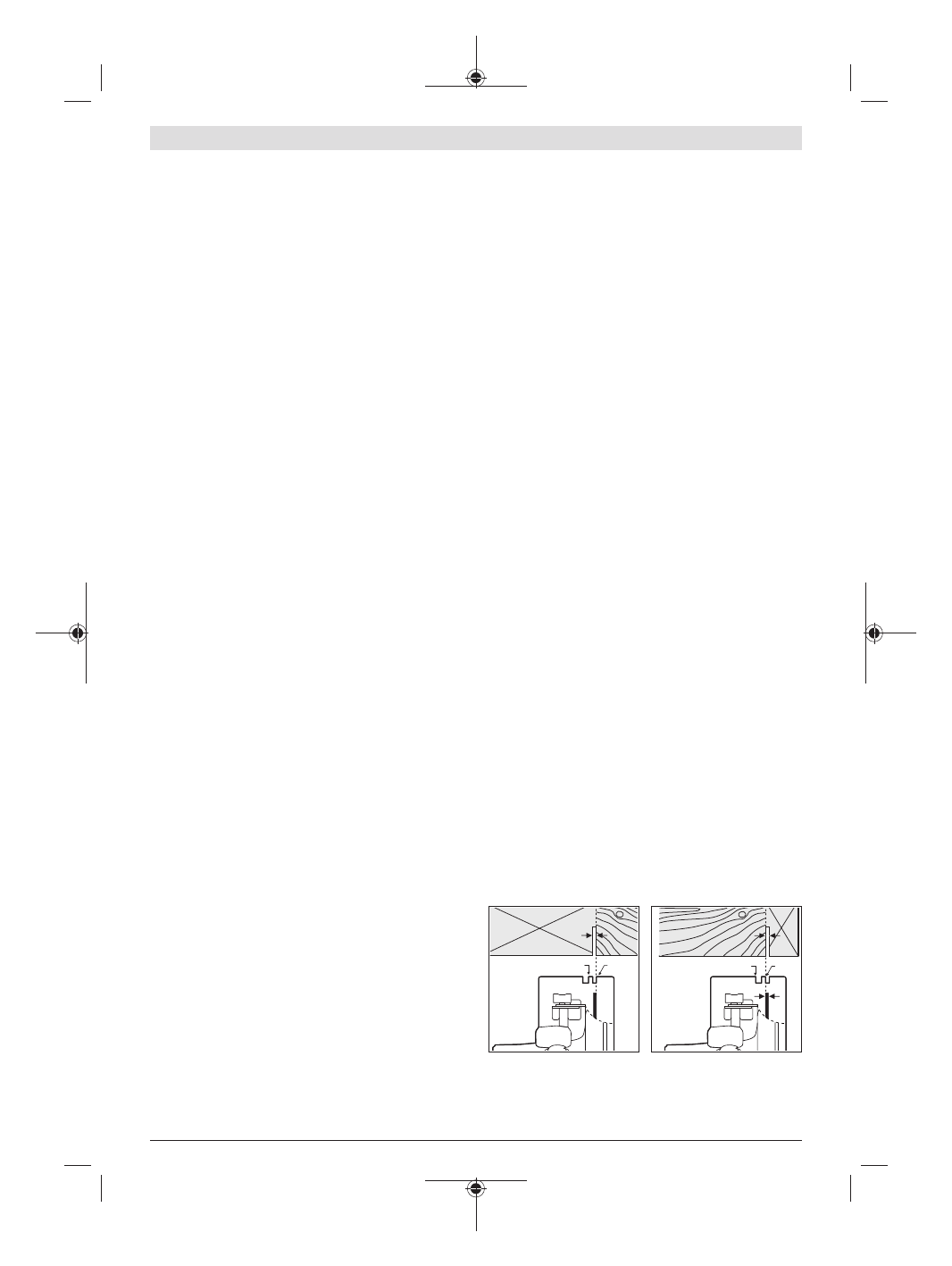

Vyznačení řezu

0

45

0

45

Vyznačení řezu 0°

(10)

 vyznačuje polohu pilového kotouče

při pravoúhlém řezu. Vyznačení řezu 45°

(9)

 vyznačuje

polohu pilového kotouče při řezu pod úhlem 45°.
