 Dansk |

59

Bosch Power Tools

1 619 92A 06A | (2.10.13)

til andre formål, med forskellige tilbehørsdele, med afvigende
indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-
ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er
beskrevet under „Tekniske data“, er i overensstemmelse med
følgende standarder eller normative dokumenter: EN 60745
iht. bestemmelserne i direktiverne 2011/65/EU,
2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013

Montering



Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.

Ekstrahåndtag



Brug altid el-værktøjet med ekstrahåndtaget 12.

Ekstra håndgreb svinges (se Fig. A)

Du kan svinge ekstrahåndtaget

12

 efter ønske for at opnå en

sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

– Drej det nederste grebstykke på ekstrahåndtaget

12

 mod

venstre (imod uret) og sving ekstrahåndtaget

12

 i den øn-

skede position. Drej herefter det nederste grebstykke på
ekstrahåndtaget

12

 mod højre (med uret) igen.

Sørg for, at spændebåndet til ekstrahåndtaget ligger i den
dertil indrettede not på huset.

Indstil boredybde (se Fig. B)

Med dybdeanslaget

11

 kan den ønskede boredybde

X

 fast-

lægges.

– Tryk på tasten til indstilling af dybdeanslag

10

 og sæt dyb-

deanslaget ind i ekstrahåndtaget

12

.

Den riflede side på dybdeanslaget

11

 skal pege nedad.

– Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholde-

ren SDS-plus

3

. Ellers kan SDS-plus-værktøjets bevæge-

lighed føre til en forkert indstilling af boredybden.

– Træk dybdeanslaget så meget ud, at afstanden mellem bo-

rets spids og dybdeanslagets spids svarer til den ønskede
boredybde

X

.

Borepatron og værktøj vælges

Til hammerboring og mejsling har man brug for SDS-plus-
værktøj, der kan sættes i SDS-plus-borepatronen.

Til boring uden slag i træ, metal, keramik og plast samt til skru-
ning anvendes værktøj uden SDS-plus (f. eks. bor med cylin-
drisk skaft). Til sådant værktøj skal der bruges en selvspæn-
dende borepatron hhv. en tandkransborepatron.

GBH 3-28 DFR: SDS-plus-udskiftningsborepatronen

2

 kan let

erstattes af den medleverede udskiftningsborepatron

1

 med

lynspændefunktion.

Tandkransborepatron skiftes (GBH 3-28 DRE)

Arbejde med værktøj uden SDS-plus (f.eks. bor med cylin-
drisk skaft) kræver, at der monteres en egnet borepatron
(tandkrans- eller hurtigspændeborepatron, tilbehør).

Tandkransborepatron monteres (se Fig. C)

– Skru SDS-plus-holdeskaftet

17

 ind i tandkransborepatro-

nen

16

. Sikre tandkransborepatronen

16

 med sikrings-

skruen

15

.

Vær opmærksom på, at sikringsskruen har

et venstregevind.

Tandkransborepatron sættes i (se Fig. C)

– Rengør istikningsenden på holdeskaftet og smør et tyndt

lag fedt på den.

– Sæt tandkransborepatronen med holdeskaftet drejende

ind i værktøjsholderen, til den fastlåses af sig selv.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

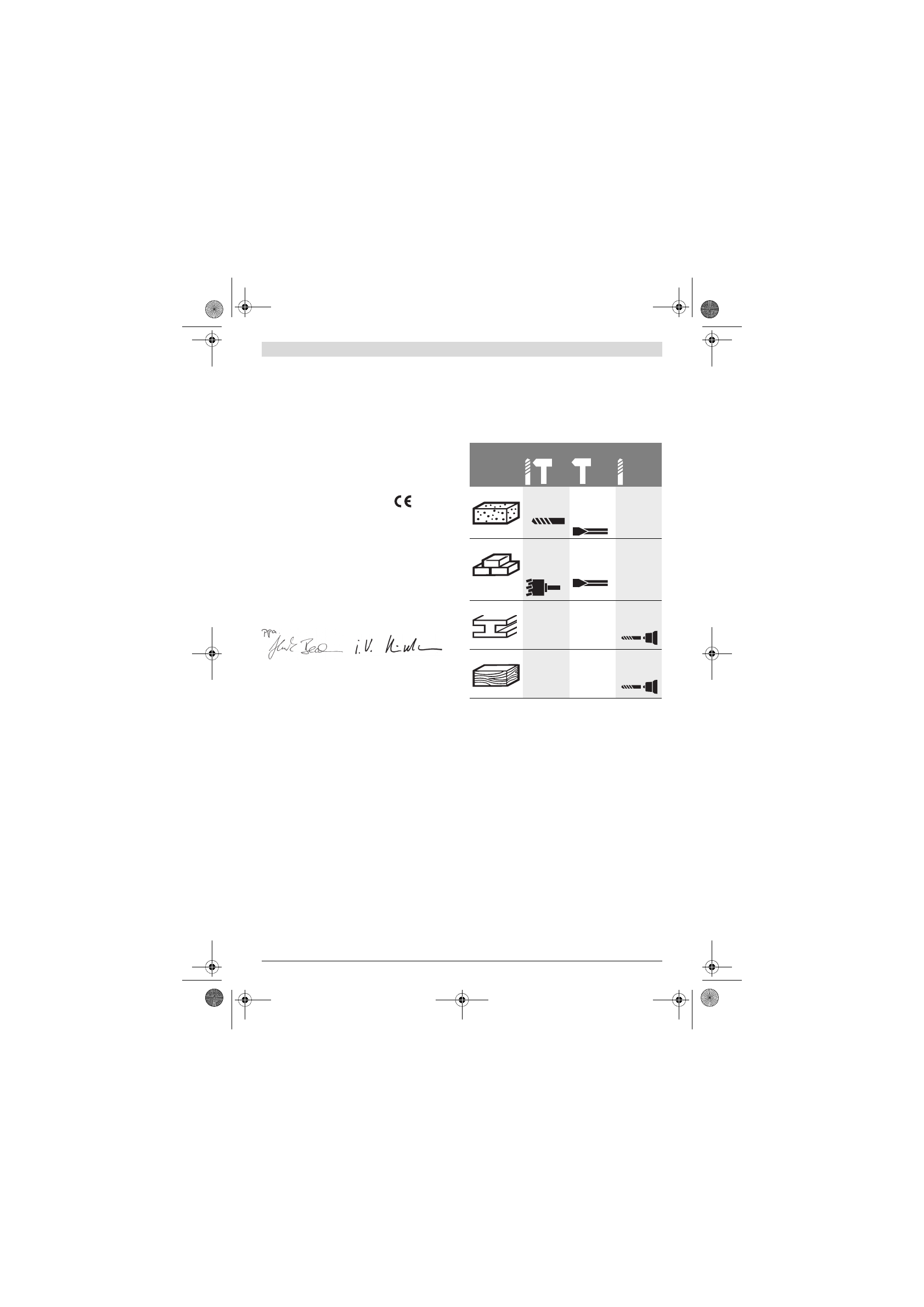

Funktion

Materiale

Beton

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Murværk

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Stål

–

–

Ø  – 13 mm

SDS-plus

Træ

–

–

Ø  – 30 mm

SDS-plus
