Izbor vpenjalne glave in orodij

Za udarno vrtanje in klesanje potrebujete orodja SDS-plus, v
katera vstavite vpenjalne glave SDS-plus.

Za vrtanje brez udarjanja v les, kovino, keramiko in umetno
maso ter za vijačenje uporabite orodja brez SDS-plus (npr.
sveder s cilindričnim prijemalom). Za ta orodja potrebujete
hitrovpenjalno glavo oz. vpenjalno glavo z zobatim vencem.

GBH 3-28 DFR: Zamenljiva vpenjalna glava SDS-plus

2

 se lah-

ko hitro zamenja s priloženo hitro zamenljivo vpenjalno glavo

1

.

Zamenjava vpenjalne glave z zobatim vencem
(GBH 3-28 DRE)

Da bi lahko delali z orodji brez SDS-plus (npr. sveder s cilin-
dričnim prijemalom), morate montirati ustrezno vpenjalno
glavo (vpenjalno glavo z zobatim vencem ali hitrovpenjalno
glavo, pribor).

Montaža vpenjalne glave z zobatim vencem
(glejte sliko C)

– Steblo prijemala SDS-plus

17

 privijte v vpenjalno glavo z

zobatim vencem

16

. Z varnostnim vijakom zavarujte vpe-

njalno glavo

15

 z zobatim vencem

16

.

Upoštevajte, da

ima varnostni vijak levi navoj.

Namestitev vpenjalne glave z zobatim vencem
(glejte sliko C)

– Očistite vtični konec stebla prijemala in ga rahlo namastite.
– Z obračanjem namestite prijemalno steblo vpenjalne glave

z zobatim vencem v prijemalo za orodje in počakajte, da sa-
modejno zaskoči.

– Povlecite za vpenjalno glavo z zobatim vencem in preverite

blokiranje.

Odstranitev vpenjalne glave z zobatim vencem

– Potisnite blokirni tulec

5

 nazaj in odstranite vpenjalno gla-

vo z zobatim vencem

16

.

Odstranitev/namestitev zamenljive vpenjalne
glave (GBH 3-28 DFR)

Odstranitev zamenljive vpenjalne glave (glejte sliko D)

– Potegnite blokirni obroč zamenljive vpenjalne glave

6

 v

smeri nazaj ter ga zadržite v tej poziciji in potegnite zamen-
ljivo vpenjalno glavo SDS-plus

2

 oz. hitro zamenljivo vpe-

njalno glavo

1

 v smeri naprej in ga snemite.

Po snetju zaščitite zamenljivo vpenjalno glavo pred nečistočami.

Namestitev zamenljive vpenjalne glave (glejte sliko E)



Uporabljajte originalni pribor, ki je specifičen za vsak
posamezen model in pri tem vedno pazite na število
razpoznavnih žlebov 19.Dovoljene so samo zamenljive
vpenjalne glave z dvema ali tremi razpoznavnimi žlebo-
vi.

Če za to električno orodje uporabljate neprimerno za-

menljivo vpenjalno glavo, lahko vstavno orodje med obra-
tovanjem pade ven.

– Pred namestitvijo očistite vpenjalno glavo ter rahlo nama-

stite vstavni kos.

– S celotno roko zaobjemite zamenljivo vpenjalno glavo

SDS-plus

2

 oz. hitro zamenljivo vpenjalno glavo

1

. Potisni-

te zamenljivo vpenjalno glavo na prijemalo vpenjalne glave

18

 dokler ne zaslišite, da zaskoči.

– Zamenljiva vpenjalna glava se avtomatsko zablokira. Po-

vlecite zamenljivo vpenjalno glavo in s tem preverite, ali je
pravilno zablokirana.

Zamenjava orodja

Zaščitni pokrov proti prahu

4

 v veliki meri preprečuje vdor

prahu, nastaja pri vrtanju, v prijemalo za orodje. Pri vstavlja-
nju orodja pazite, da se zaščitni pokrov proti prahu

4

 ne po-

škoduje.



Poškodovan zaščitni pokrov takoj zamenjajte z novim.
Priporočamo, da zamenjavo opravi servisna delavnica.

Namestitev vstavnega orodja SDS-plus (glejte sliko F)

Vstavno orodje lahko zamenjate s vpenjalno glavo SDS-plus
enostavno in udobno brez uporabe dodatnih orodij.

– GBH 3-28 DFR: Vstavite zamenljivo vpenjalno glavo SDS-

plus

2

.

– Vstavitveni konec orodja najprej očistite in ga nato rahlo

namastite.

– Vstavno orodje z obračanjem namestite v prijemalo za

orodje, dokler samodejno ne blokira.

– Povlecite za orodje in preverite, če je dobro blokirano.

Vstavno orodje SDS-plus se sistemsko pogojeno prosto pre-
mika. V prostem teku zato nastane odklon krožnega teka. Ven-
dar to ne vpliva na točnost izvrtine, ker se sveder pri vrtanju
sam centrira.

Odstranitev vstavnega orodja SDS-plus (glejte sliko G)

– Blokirni tulec

5

 pomaknite nazaj in odstranite vstavno

orodje.

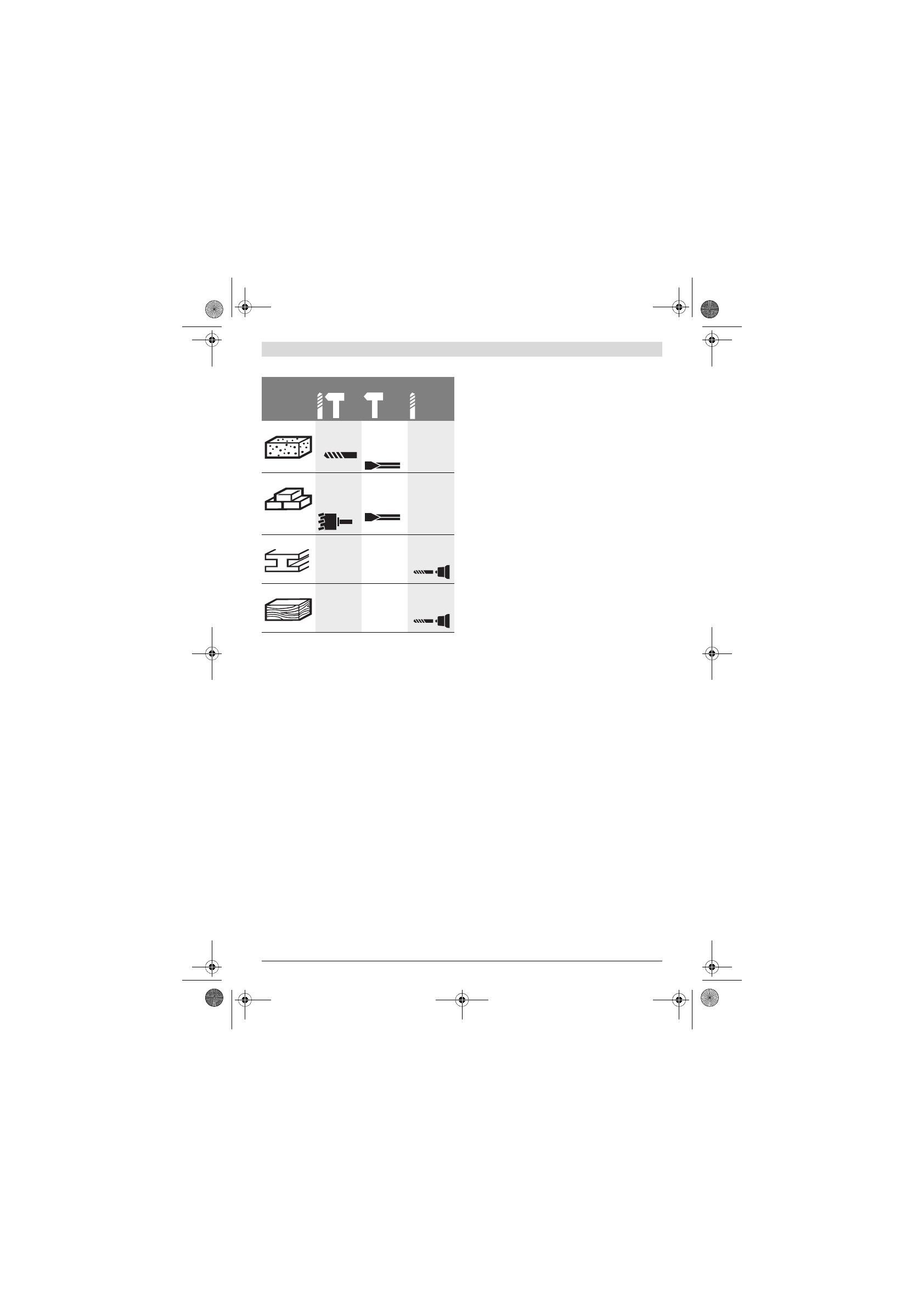

Vrsta delovanja

Material

beton

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

zid

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

jeklo

–

–

Ø  – 13 mm

SDS-plus

les

–

–

Ø  – 30 mm

SDS-plus
