 Lietuviškai |

205

Bosch Power Tools

1 619 92A 06A | (2.10.13)

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver-
tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa-
pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran-
kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi-
mą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“
aprašytas gaminys atitinka žemiau pateiktus standartus ir
norminius dokumentus: EN 60745 pagal Direktyvų
2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla (2006/42/EB) laikoma:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013

Montavimas



Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.

Papildoma rankena



Elektrinį įrankį leidžiama naudoti tik su papildoma ran-
kena 12.

Papildomos rankenos pasukimas (žr. pav. A)

Papildomą rankeną

12

 galite pasukti į norimą padėtį, kad būtų

patogu dirbti.

– Pasukite apatinę papildomos rankenos

12

 dalį prieš laikro-

džio rodyklę ir perstatykite papildomą rankeną

12

 į norimą

padėtį. Paskui vėl tvirtai priveržkite papildomą rankeną

12

, sukdami jos apatinę dalį pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržiamoji
juosta būtų specialiame, korpuse esančiame griovelyje.

Gręžimo gylio nustatymas (žr. pav. B)

Gręžimo gylio ribotuvu

11

 galima nustatyti gręžimo gylį

X

.

– Paspauskite gylio ribotuvo fiksatoriaus klavišą

10

 ir įstaty-

kite gylio ribotuvą į papildomą rankeną

12

.

Ant gylio ribotuvo esantys grioveliai

11

 turi būti nukreipti

žemyn.

– Stumkite SDS-plus darbo įrankį iki atramos į įrankių įtvarą

SDS-plus

3

. Priešingu atveju dėl judančio SDS-plus įrankio

gali būti nustatomas netinkamas gręžimo gylis.

– Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto vir-

šūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gy-
liui

X

.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, ku-
riuos būtų galima įstatyti į SDS-plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir
plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus
sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems
įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio
griebtuvo.

GBH 3-28 DFR: SDS-plus keičiamąjį griebtuvą

2

 galima len-

gvai pakeisti kartu tiekiamu greitojo užveržimo keičiamuoju
griebtuvu

1

.

Vainikinio griebtuvo keitimas (GBH 3-28 DRE)

Norėdami dirbti su įrankiais be SDS-plus (pvz., grąžtu su cilin-
driniu kotu), turite uždėti specialų griebtuvą (vainikinį arba
greitojo užveržimo griebtuvą – papildoma įranga).

Vainikinio griebtuvo montavimas (žr. pav. C)

– Įsukite SDS-plus kotelį

17

 į vainikinį griebtuvą

16

. Pritvir-

tinkite vainikinį griebtuvą

16

 apsauginiu varžtu

15

.

At-

kreipkite dėmesį, kad apsauginis varžtas yra su kairi-
niu sriegiu.

Vainikinio griebtuvo uždėjimas (žr. pav. C)

– Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite.
– Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis

savaime užsifiksuos.

– Patikrinkite, ar užsifiksavo, t. y. vainikinį griebtuvą patrau-

kite.

Vainikinio griebtuvo nuėmimas

– Stumkite užraktinę movą

5

 atgal ir nuimkite vainikinį grieb-

tuvą

16

.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

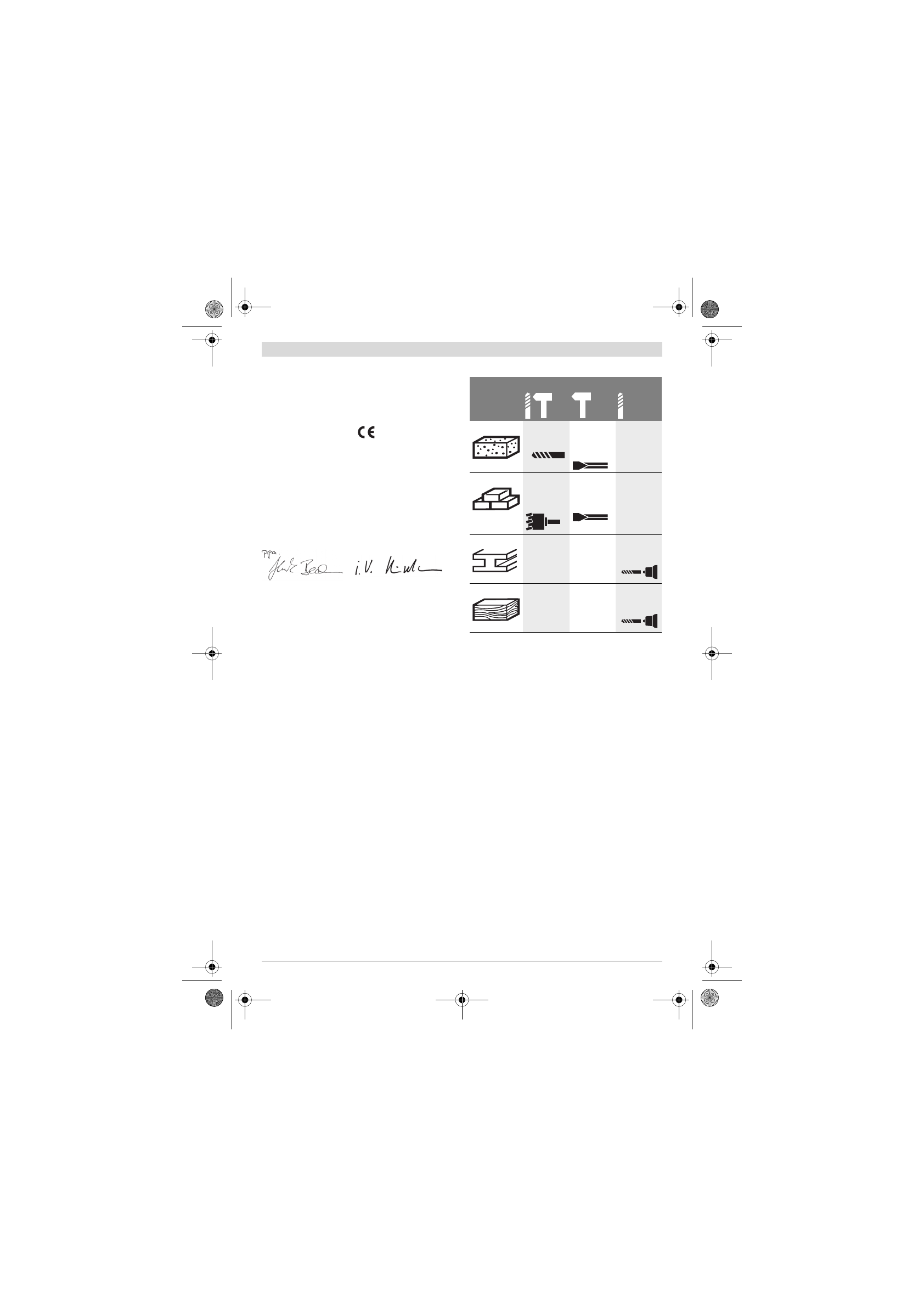

Veikimo režimas

Medžiaga

Betonas

Ø   4 – 28  mm

SDS-plus

SDS-plus

–

Mūro siena

Ø  40 – 82

mm

SDS-plus

SDS-plus

–

Plienas

–

–

Ø  – 13 mm

SDS-plus

Mediena

–

–

Ø  – 30 mm

SDS-plus
