IM2020

9

-

отвернуть винт на пульте управления;

-

снять верхнюю крышку и панель пульта;

-

закрепить пульт на стене,

-

подключить  к  клеммной  колодке  пульта  кабель  управления,  выведенный  из  завесы,  в

соответствии со схемой, указанной на рисунок 5 и на корпусе завесы;
-

установить  панель  и  верхнюю  крышку  (инструкция  по  установке  пульта  и  комплект

крепежа прилагаются).

3.  Подключение  к  стационарной  электросети  производится  в  соответствии  со  схемой,

указанной на рисунке 5 и на корпусе завесы.

4. Жилы кабеля, идущего от источника питания необходимо соединить с жилами силового

кабеля,  выведенного  из  корпуса  завесы  с  помощью  клеммной  колодки  или  специальных

соединительных зажимов, обеспечивающих надежную изоляцию и фиксацию проводов (в

комплект поставки не входят).


ВНИМАНИЕ!

1.  Электрический  провод,  подводимый  к  розетке  от  щита  питания  должен  иметь  сечение

жилы не менее 1,5 мм

2

(для медного провода).

2.  В  щите  питания  должен  быть  установлен  трехфазный  автоматический  выключатель,

рассчитанный на номинальный ток 16А, для защиты электропроводки от перегрузок.

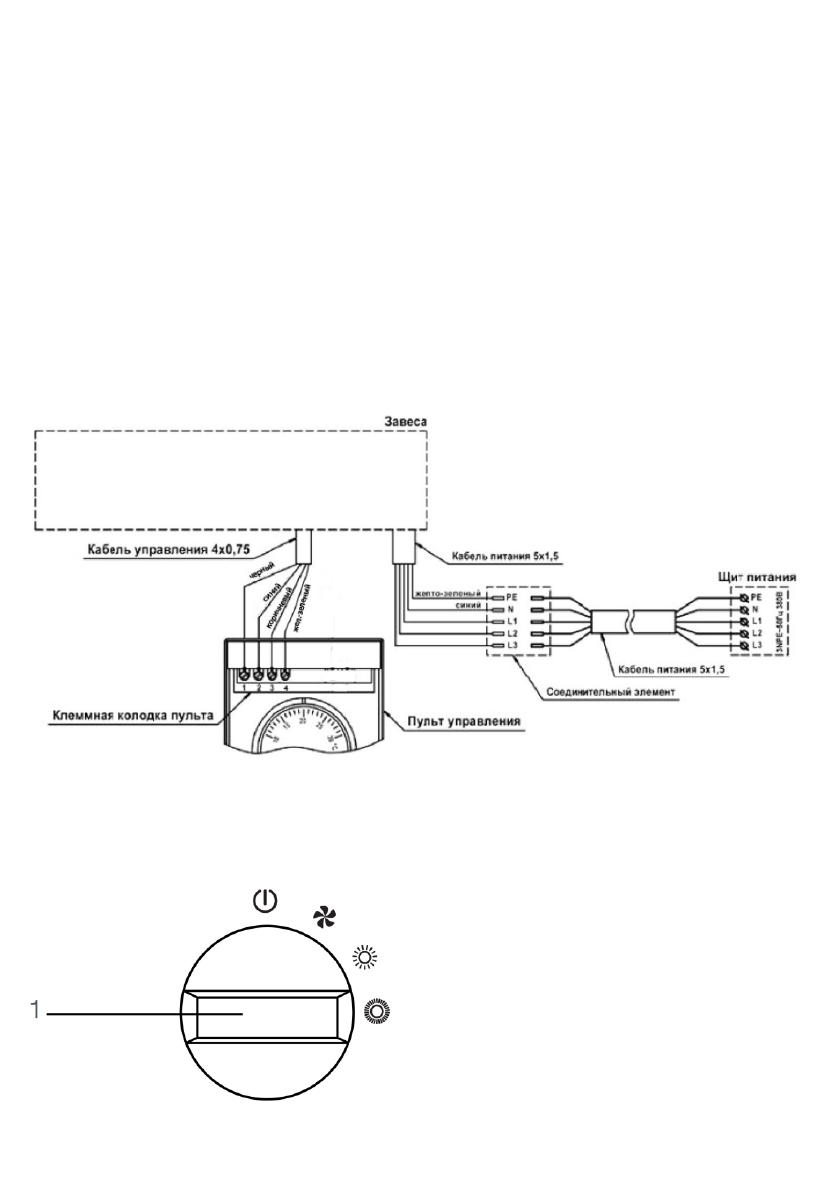

Рисунок 5


8.

ЭКСПЛУАТАЦИЯ ПРИБОРА

Панель управления для модели THC WS2 2.5M AERO


Рисунок 6*
