IM2020

8

Модель: THC WS2 5M AERO, THC WS2 6M AERO

1.

Тепловая  завеса  рассчитана  на  подключение  стационарно  к  электрической  сети

переменного тока с однофазным напряжением 220В~ (допустимые колебания напряжения

от 198В~ до 242В~) и контуром заземления.

2.  Перед  подключением  завесы  к  электрической  сети  необходимо  произвести  установку

выносного  пульта  управления,  подключенного  на  заводе  -  изготовителе.  Для  этого

необходимо:
-

отвернуть винт на пульте управления;

-

снять верхнюю крышку и панель пульта;

-

закрепить пульт на стене;

-

подключить  к  клеммной  колодке  пульта  кабель  управления,  выведенный  из  завесы,  в

соответствии со схемой, указанной на рисунке 4 и на корпусе завесы;
-

установить  панель  и  верхнюю  крышку  (инструкция  по  установке  пульта  и  комплект

крепежа прилагаются).

3.  Подключение  к  стационарной  электросети  производится  в  соответствии  со  схемой,

указанной на рисунке 4 и на корпусе завесы.

4. Жилы кабеля, идущего от источника питания необходимо соединить с жилами силового

кабеля,  выведенного  из  корпуса  завесы  с  помощью  клеммной  колодки  или  специальных

соединительных  зажимов,  обеспечивающих  надежную  изоляцию  и  фиксацию  проводов  (в

комплект поставки не входят).

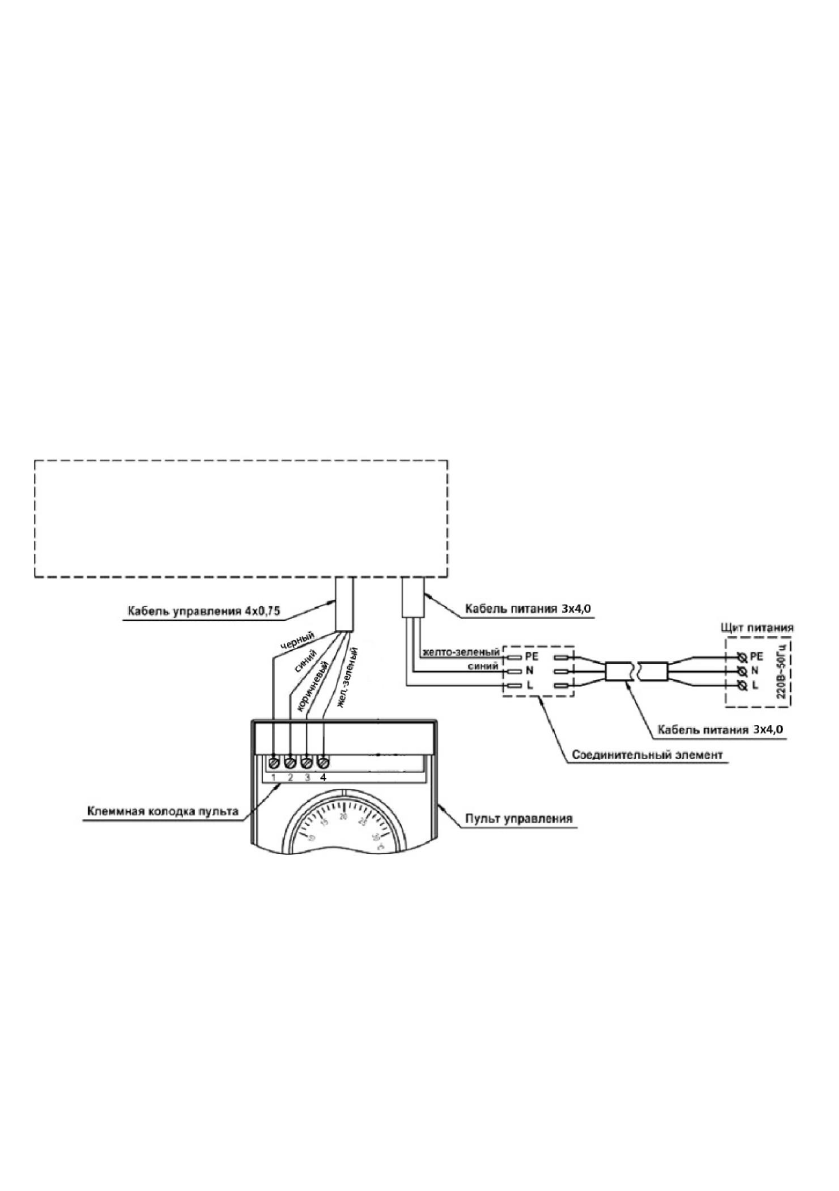

Рисунок 4

ВНИМАНИЕ!

1.

Электрический  провод,  подводимый  к  розетке  от  щита  питания  должен  иметь  сечение

жилы не менее 4 мм

2

(для медного провода).

2.  В  щите  питания  должен  быть  установлен    автоматический  выключатель,  рассчитанный

на номинальный ток 32А, для защиты электропроводки от перегрузок.


Модель: THC WS2 9M AERO

1.  Завеса  рассчитана  на  подключение  стационарно  к  электрической  сети  переменного

тока  с  трёхфазным  напряжением  380В~  (допустимые  колебания  напряжения  от  342В~  до

418В~) и контуром заземления.

2.  Перед  подключением  завесы  к  электрической  сети  необходимо  произвести  установку

выносного  пульта  управления,  подключенного  на  заводе-изготовителе,  для  этого

необходимо:
