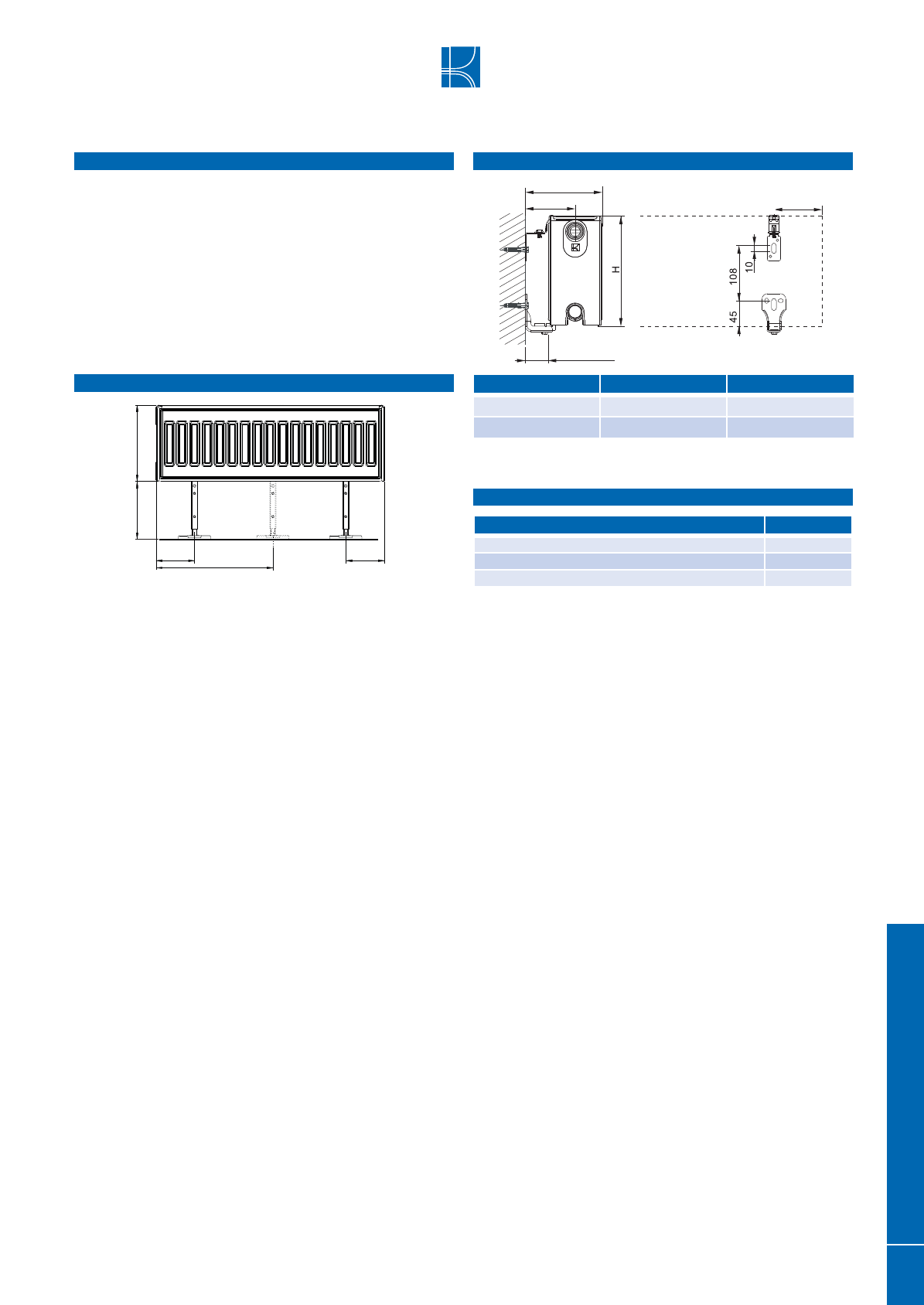

КРЕПЛЕНИЕ РАДИАТОРОВ ВЫСОТОЙ 200 ММ
47
КРЕПЛЕНИЕ
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
Данные по креплению
Крепление к стене
Kрепления к полу
Заказ крепежного
Панельные отопительные приборы RADIK высотой 200мм
можно крепить к стене и к полу. Стандартно приборы по-
ставляются вместе с необходимым количеством «Разъемных
кронштейнов плюс» предназначенных для крепления к стене.
Крепление к полу проводится с помощью специальных крон-
штейн-подставок Z-U400.
Отопительные приборы длиной до 1800 мм закрепляются
всегда при помощи двух кронштейн, а приборы длиной 1800
мм и длиннее крепятся всегда с помощью трех кронштейн.
Значения
X2
у отопительных приборов в исполнении PLAN больше на 2 мм.
Тип
22
33
X1
87÷97
87÷97
X2
137÷147
192÷202
Тип
Код для заказа
Разъемный кронштейн плюс – комплект 2 шт
Z-U556
Разъемный кронштейн плюс – комплект 3 шт
Z-U557
Кронштейн-подставка для типов 22,33
Z-U400
37÷ 47
X1
X2
135
H
150
L/2
150
T
m
in
.
T
m
ax
.
165 ÷ 320
ВЕРХНЯЯ ГРАНЬ
ПРИБОРА
НИЖНЯЯ ГРАНЬ
ПРИБОРА
165 ÷ 320
H
150
150
L/2
RADIK katalog_RU_07_2013.indd 45
02.08.13 11:15
